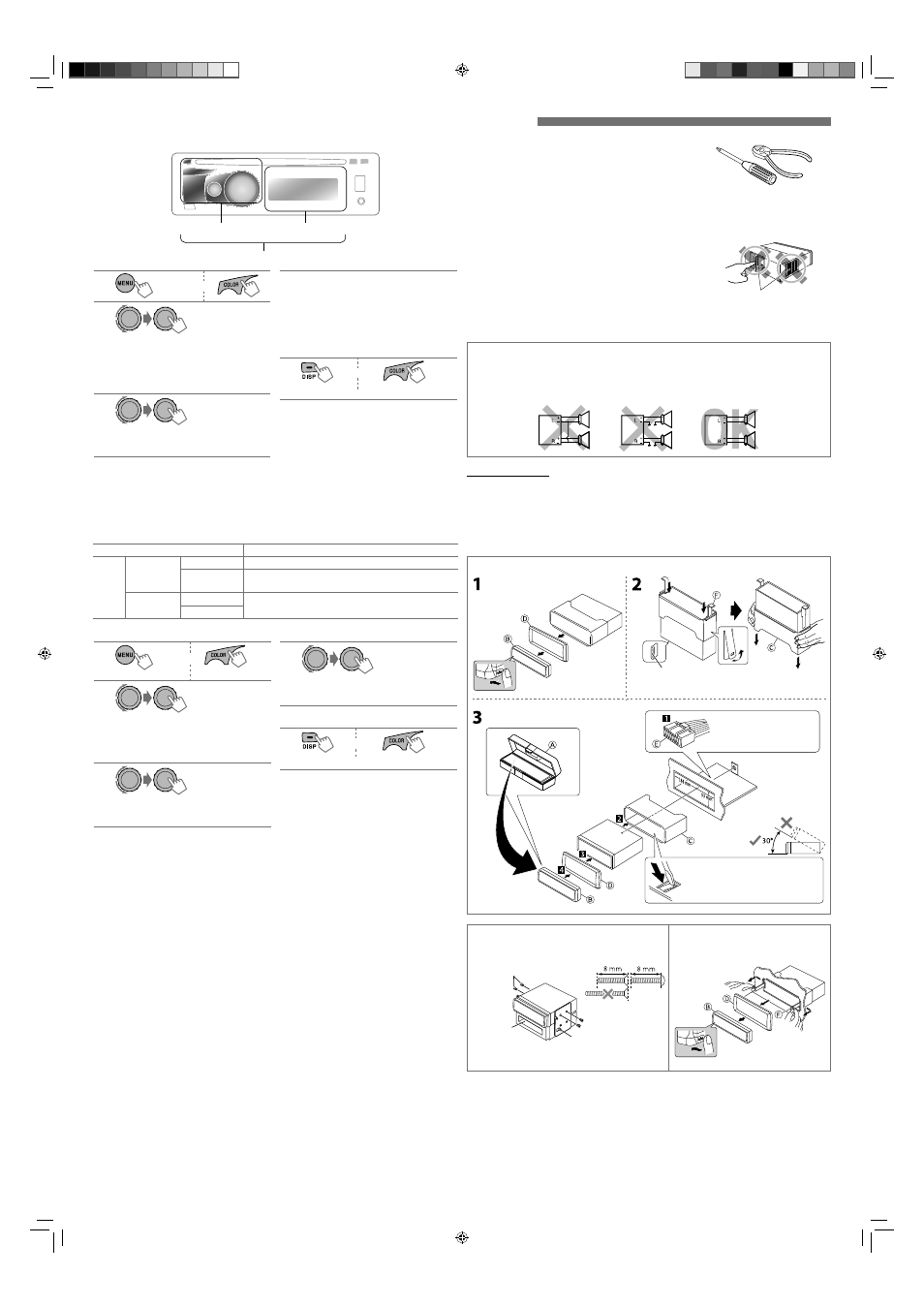

4

Установка

Это устройство разработано для эксплуатации на 12 В
постоянного напряжения с минусом на массе
. Если Ваш
автомобиль не имеет этой системы, требуется инвертор
напряжения, который может быть приобретен у дилера
автомобилнего специалиста JVC.

Подготовка перед установкой....

Предупреждения

• Предотвращение короткого замыкания:
– Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения перед

установкой устройства.

– Обмотайте выводы НЕИСПОЛЬЗУЕМЫХ проводов изоляционной лентой.
• После установки обязательно заземлите данное устройство на

шасси автомобиля.

• Замените плавкий предохранитель на предохранитель

установленного номинала.

• Подключите динамики с максимальной мощностью более 50 Вт

(сопротивление от 4 Ω до 8 Ω). В противном случае измените
настройку <AMP GAIN>. (См. раздел “Операции с меню: <AMP
GAIN>” на стр. 3).

• Радиатор во время использования сильно нагревается.

Старайтесь его не трогать во время удаления устройства.

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет

повреждено.

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте

схему соединений громкоговорителей в Вашем автомобиле.

Список компонентов

A Жесткий

футляр

.................................................................1

B панель

управления

.........................................................1

C Муфта

.........................................................................................1

D Декоративную

панель

...................................................1

E Кабель

питания

..................................................................1

F Рычаги

.......................................................................................2

На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы,
касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста JVC или в компанию,
поставляющую соответствующие принадлежности.

Монтаж

При установке устройства без
использования муфты

Удаление устройства

Сначала отсоедините заднюю часть...

Радиатор

Кронштейн*

Карман

Болты с плоской
головкой (M5 × 8 mm)*

Установите устройство
под углом менее 30°.

Выполните требуемые
электрические
подключения (см. стр. 5).

Отогните соответствующие
фиксаторы, предназначенные для
прочной установки корпуса.

Устанавливайте устройство таким образом,
чтобы не повредить предохранитель,
расположенный сзади.

* Hе входит в комплект поставки.

4

Повторите действия 2 и 3 для выбора
другой зоны и предпочитаемого цвета.
• Если в действии 2 выбрано <ALL ZONE>,

кнопки и подсветка дисплея меняют цвет
на текущий или выбранный цвет <BUTTON
ZONE>.

Можно также изменить цвет <ALL ZONE>

на один из предпочитаемых цветов,
выполнив действие 3.

5

или

] Выйдите из режима настройки.

1

или

2

] <COLOR> ] <BUTTON ZONE> /

<DISP ZONE> / <ALL ZONE>
• Нажатие COLOR в действии 1 приводит

к непосредственному переходу к меню
выбора зоны (BUTTON ZONE / DISP ZONE /
ALL ZONE).

3

] Выберите предпочитаемый цвет из 29

запрограммированных цветов или цвет
<USER>.

[Удерживать]

1

или

2

] <COLOR SETUP> ] <DAY COLOR> ]

<BUTTON ZONE>
• Удерживание COLOR в действии 1 приводит

к непосредственному переходу к меню
выбора зоны (BUTTON ZONE / DISP ZONE).

3

] Выберите основной цвет.

RED

j GREEN j BLUE j (возврат в

начало)

4

] Настройте уровень выбранного

основного цвета.
00 до 31

5

Повторите действия 3 и 4 для настройки
других основных цветов.

6

или

] Выйдите из режима настройки.

Если для всех основных цветов для <DISP ZONE>
выбрано значение “00” (как в действии 4), на
дисплее ничего не появляется.

[Удерживать]

[Удерживать]

Создание собственных дневных и ночных цветов—USER

Можно создавать собственные цвета для <DAY COLOR> и <NIGHT COLOR>, применяемые к зоне кнопок
и зоне дисплея.
• <DAY COLOR>

Отображается, когда для настройки <DIMMER> установлено значение <DIMMER
OFF>.

• <NIGHT COLOR> Отображается, когда для настройки <DIMMER> установлено значение <DIMMER ON>.

Иерархия меню

Управление

COLOR
SETUP

DAY COLOR

• BUTTON ZONE

Следуйте приведенному ниже примеру.

• DISP ZONE

Нажмите T/P BACK после действия 5, затем выберите DISP
ZONE в действии 2.

NIGHT COLOR

• BUTTON ZONE

Нажмите T/P BACK после действия

5, затем выберите NIGHT

COLOR в действии 2.

• DISP ZONE

Пример: Создание цвета <USER> для <BUTTON ZONE> в <DAY COLOR>.

Выбор различных кнопок и цвета подсветки дисплея

Можно отдельно выбрать предпочитаемый цвет подсветки кнопок (кроме EQ/BASS-TRE / DISP) и цвет
дисплея.

Зона кнопок

Все зоны

Зона дисплея
