Подготовка телевизора к работе
Предостережение
• Перед выполнением соединений выключите все устройства, в т.ч. телевизор.

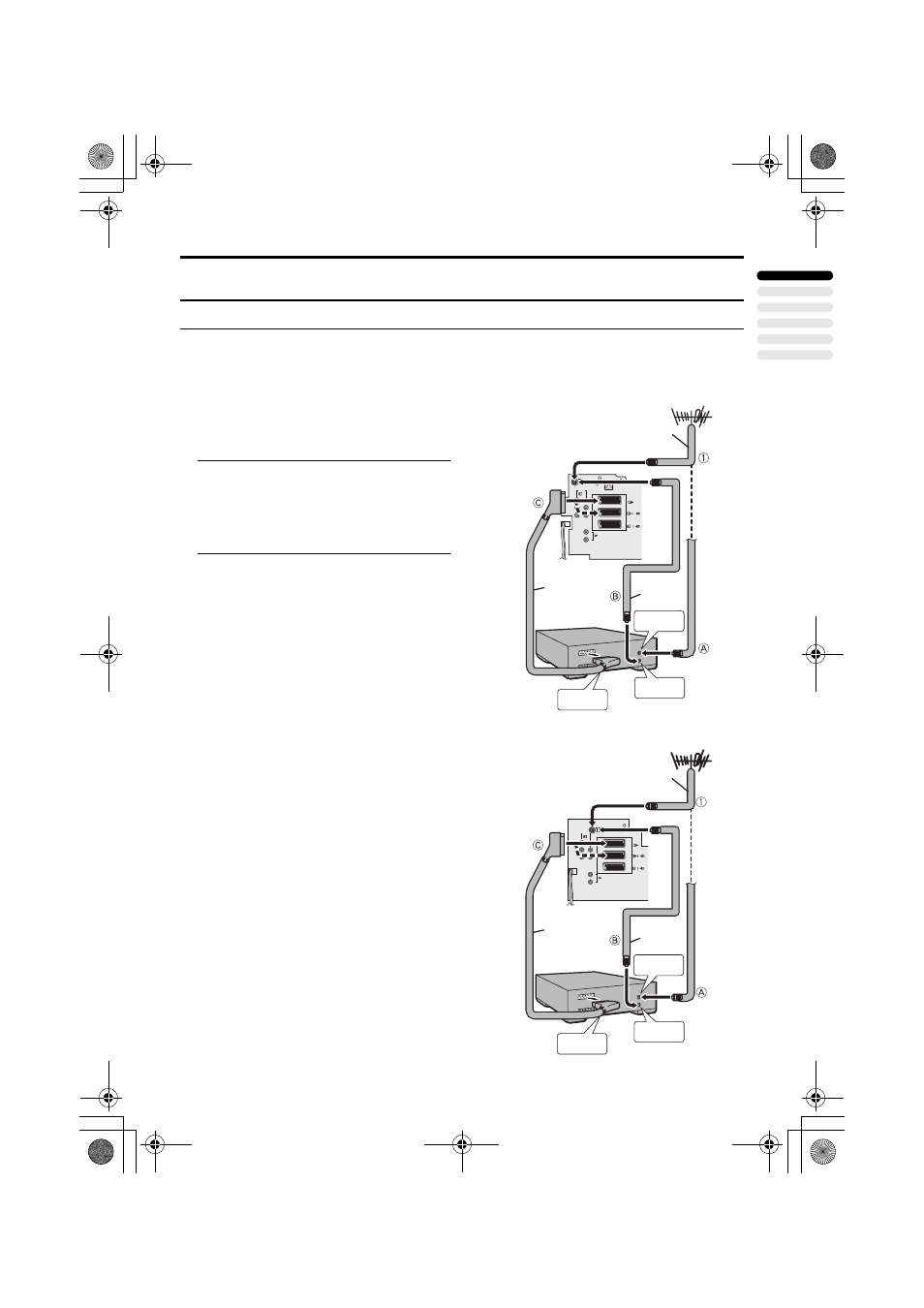

Подключение антенны и видеокассетного магнитофона (ВКМ)
• Соединительные кабели к телевизору не прилагаются.
• Дополнительные сведения приведены в инструкциях по эксплуатации подключаемых
устройств.
При подключении ВКМ
выполните A
A
A
A
→ B
B
B
B
→ C
C
C
C
.
Если Вы не подключаете ВКМ,
выполните 1
1
1
1
.
Для использования функций T-V LINK,
ВКМ, совместимый с T-V LINK, должен
быть подключен к терминалу EXT-2 на
телевизоре. Подробная информация о
функциях T-V LINK приведена в разделе
“ФУНКЦИИ T-V LINK” на странице 9.
• Просмотр записи с видеомагнитофона
возможен без выполнения соединения
C
. Подробные сведения приводятся в
инструкции по эксплуатации
видеомагнитофона.
• Перед подключением дополнительных
внешних устройств, просим
ознакомиться с содержанием раздела
“Подсоединение внешних устройств”
на странице 40.
• Для подключения дополнительной
аудиоаппаратуры см. раздел
“Подключение акустических колонок/
усилителя” на странице 42.
• При подключении декодера к ВКМ,
совместимому с T-V LINK, установите
функцию ДЕКОДЕР (EXT-2) в
положение ВКЛ.. См. раздел
“ДЕКОДЕР (EXT-2)” на странице 36. В
противном случае Вы не сможете
просматривать закодированные
каналы.
EXT-
1
EXT-
4
EXT-
2
S
EXT-
3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
Коаксиальный
кабель
75 Ом
21-штырьковый
кабель SCART
Задняя панель
телевизора
Коаксиальный
кабель 75 Ом
Разъем
AV IN/OUT
К выводу
антенны
К вводу
антенны
ВКМ
Антенна
EXT-
1
EXT-
4
EXT-
2
S
EXT-
3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
Коаксиальный
кабель
75 Ом
21-штырьковый
кабель SCART
Задняя панель
телевизора
Коаксиальный
кабель 75 Ом
Разъем
AV IN/OUT
К выводу
антенны
К вводу
антенны
Антенна
HV-36P38SUE
HV-32P37SUE/HV-28P37SUE
ВКМ
