Подключение дополнительных устройств
Подсоединение внешних устройств

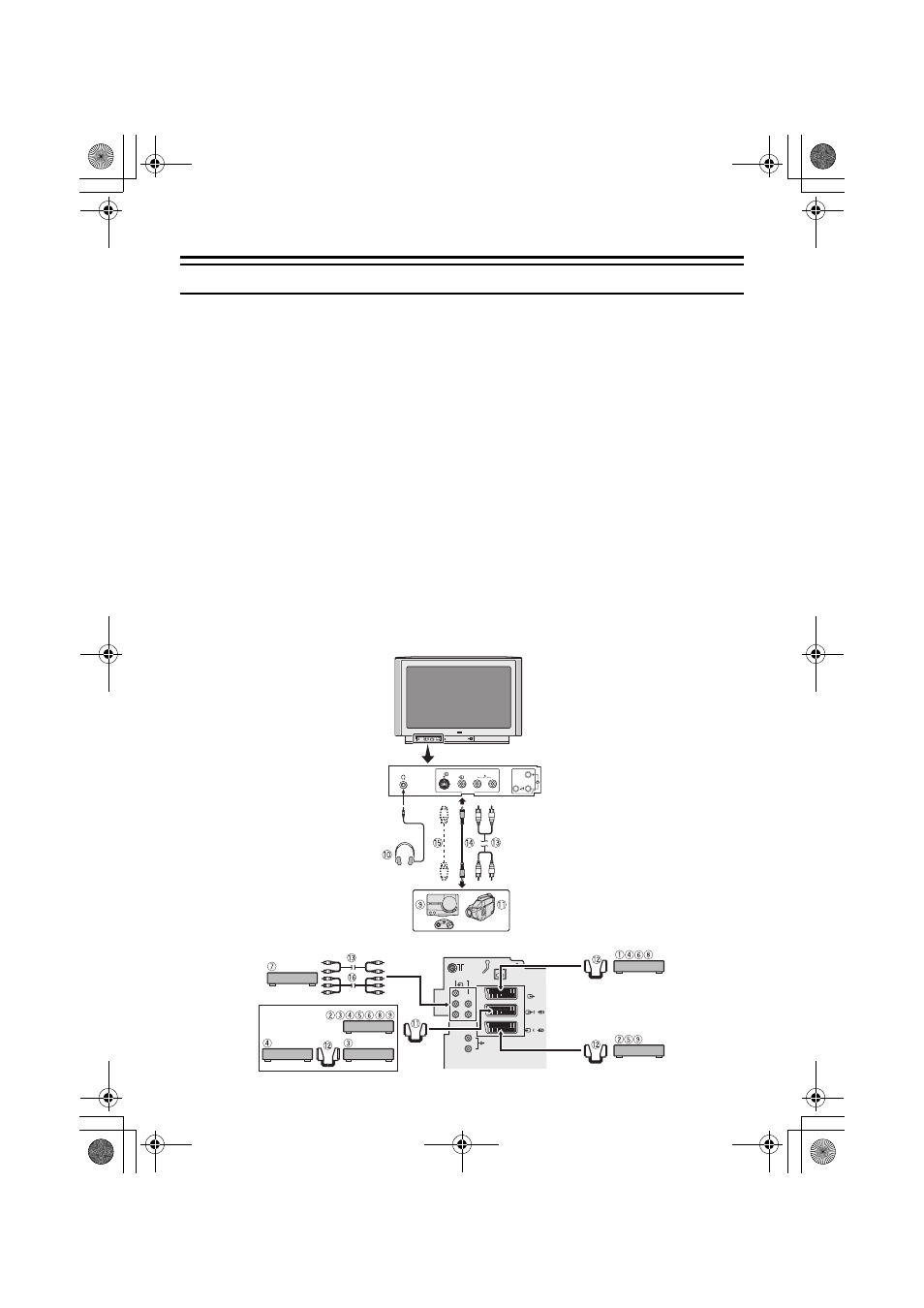

Подсоедините устройства к телевизору в
соответствии с приведенными схемами
соединений.
Перед выполнением соединений:
• Ознакомьтесь с инструкциями по
эксплуатации внешних устройств.
Порядок подсоединения каждого
конкретного устройства может
отличаться от приведенного на схеме.
Помимо этого, для обеспечения
нормальной работы устройства может
потребоваться изменить параметры
установки данного устройства в
зависимости от метода соединения.
• Выключите все устройства, в т.ч.
телевизор.
• В разделе “Технические характеристики”
на странице 48 приведены подробные
сведения о соединительных разъемах
EXT. При подсоединении устройства, не
указанного на схеме соединений,
выберите соответствующий разъем EXT
в приведенной таблице.
• Обращаем Ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
1
ВКМ (полный видеосигнал)
2
ВКМ (полный видеосигнал/сигнал Ѕ-
ВИДЕО)
3
ВКМ, совместимый с T-V LINK (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
4
Decoder (Декодер)
5
Проигрыватель DVD (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
6
DVD проигрыватель (полный
видеосигнал/сигнал RGB)
7
DVD проигрыватель (компонентные
видеосигналы; Pr/Pb/Y)
8
ТВ игры (полный видеосигнал/сигнал
RGB)
9
ТВ игры (полный видеосигнал/сигнал
Ѕ-ВИДЕО)
0
Головные телефоны
-
Видеокамера (полный видеосигнал/
сигнал Ѕ-ВИДЕО)
=
Кабель SCART
~
Кабель аудиосигнала
!
Кабель видеосигнала
@
Кабель сигнала Ѕ-ВИДЕО
#
Кабель полного видеосигнала
EXT-
1
EXT-
4
EXT-
2
S
EXT-
3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
R
P
L
S
EXT-5
R
P
L
S
EXT-5
Задняя панель телевизора
Передняя панель
телевизора
