6. ИНСТРУКЦИИ ПО УСТАНОВКЕ
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение к электрической сети должно производится в соответствии с действующими нормами
и правилами.
Перед тем как приступить к подключению к электросети следует убедиться, что:
- Токопропускная способность и напряжение в сети и розетках соответствуют аналогичным
характеристикам духовки, приведенным на табличке с характеристиками, расположенной на задней
стенке, или в прилагаемой инструкции.
- Розетка или электрооборудование надежно заземлены согласно действующим нормам и положениям. В
случае несоблюдения этих правил производитель снимает с себя всякую ответственность.
Если подсоединение к сети осуществляется через розетку:
- Подсоедините к шнуру питания стандартную вилку (если таковой не предусмотрено в комплекте),
соответствующую нагрузке, указанной на табличке с характеристиками. Подсоедините провода,
соблюдая нижеуказанные соответствия и предусмотрев большую длину заземляющего провода по
сравнению с проводом фазы:
Буква L (фаза) – коричневый провод
Буква N (ноль) – синий провод
Обозначение (земля) – желто-зеленый провод
- Шнур питания должен располагать таким образом, чтобы ни одна его точка не подвергалась перегреву,
достигающему 75К (75
°С + температура окружающей среды).
- Для подсоединения к сети не используйте укороченные провода, переходники или тройники, так как они
могут привести к опасному перегреву.
- Прибор должен быть размещен таким образом, чтобы обеспечить доступ к вилке.
Если подсоединение производится непосредственно к сети:
- Установите между духовкой и сетью двухполюсный выключатель, рассчитанный на нагрузку прибора, с
минимальным просветом между контактами 3 мм. Помните, что шнур заземления не должен
прерываться выключателем.
- В
качестве
альтернативы
электрическое
подсоединение
может
быть
также
защищено
высокочувствительным дифференциальным выключателем.
- Настоятельно рекомендуется подсоединить специальный шнур заземления желто-зеленого цвета к
эффективному заземляющему устройству.
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ
Перед как приступить к каким-либо работам по обслуживанию прибора, следует отключить его от
электрической сети.
ЗАМЕНА ДЕТАЛЕЙ ЭЛЕКТРООБОРУДОВАНИЯ
• Для замены лампочки см. инструкцию на стр. 18.
• Для доступа к другим деталям электрооборудования необходимо вынуть духовку, открутив болты
(V)(рис. 9). Вынув духовку Вы получите доступ к клеммной коробке(T)(fig. 10).
• В случае замены шнура питания провод заземления следует оставлять длиннее провода фазы,
кроме того, следует соблюдать инструкции, приведенные в разделе "ПОДКЛЮЧЕНИЕ К
ЭЛЕКТРИЧЕСКОЙ СЕТИ".
• Снять заднюю панель(Q), чтобы получить доступ к моторедуктору, нагревательным элементам,
ограничителю температуры и патрону (рис. 10).

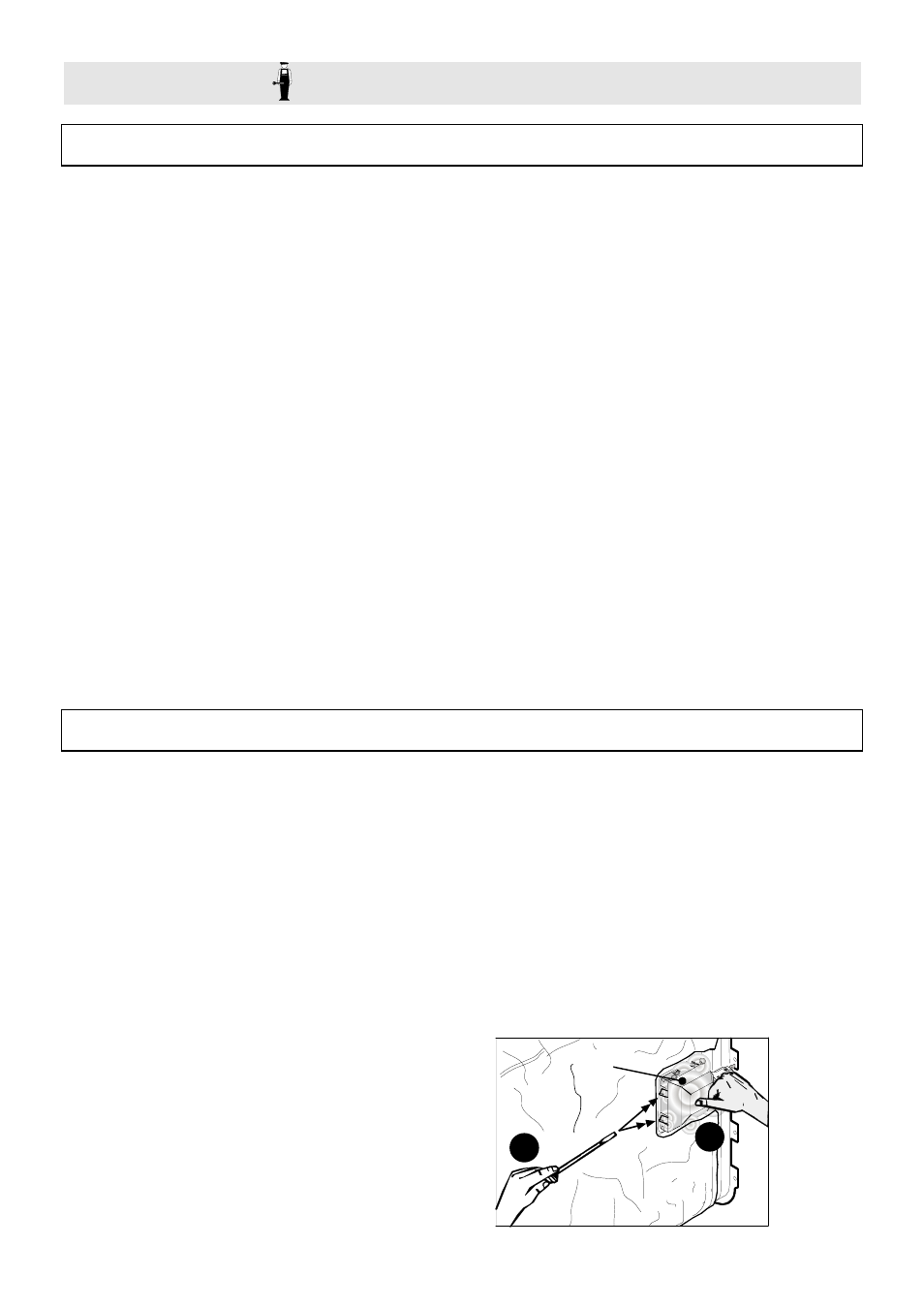

• Для замены патрона (P), следует нажать отверткой на блокировочные пружины (см. рис. 11) и вынуть
патрон, направляя его внутрь духовки.
• Для замены термостата, коммутатора, программатора и контрольных лампочек следует снять защитный
кожух (S) (рис. 10). Снимите ручки и отвинтить винты под ними, чтобы снять подлежащие замене
детали.
1
2
P
