13 RU
На
ч
а
л
о ра
б
о
т
ы
– ОСНО
ВНЫЕ
СВ
ЕДЕНИЯ –
4

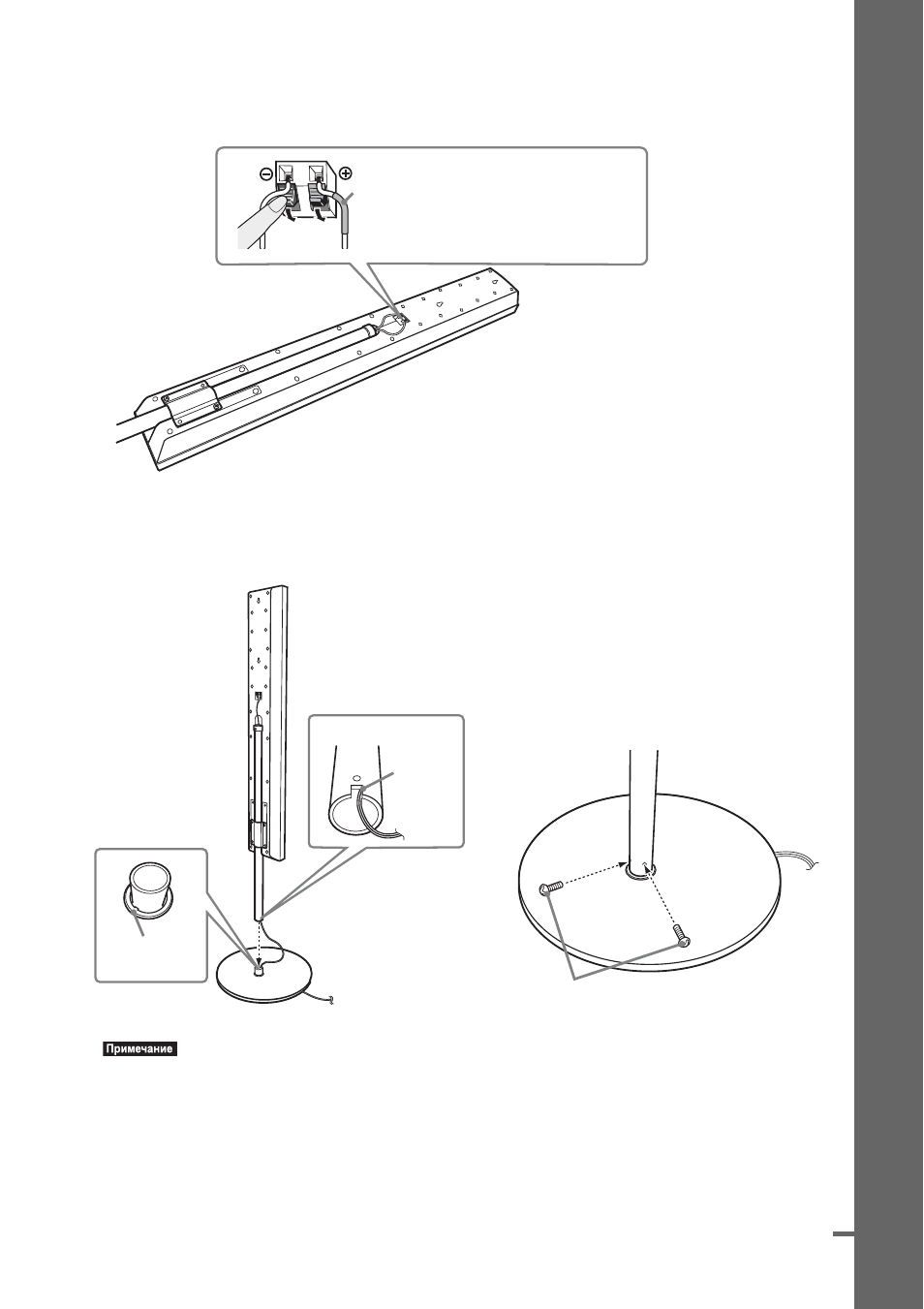

Подключите кабели к динамику.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
компонентах: 3 к 3 и # к #.
5
Закрепите стойку в основании.
Вставьте стойку так, чтобы паз в нижней части стойки был совмещен с выступом в
основании, закрепите стойку 2 винтами.
•Аккуратно вращая стойку, убедитесь, что положение паза стойки и выступа основания
совпадают.
Задняя панель динамика
(например, фронтальный динамик)
Цветная трубка
Передний динамик (L): белый кабель
Передний динамик (R): красный кабель
Динамик объемного звучания (L): синий кабель
Динамик объемного звучания (R): серый кабель
Основание
Стойка
,
Паз
Выступ
Винты
(малые, серебристые)
например,
фронтальный
динамик
продолжение на следующей странице
