Допо
лн
ите
л
ь
н
ая инф
ормац
и
я
115 RU

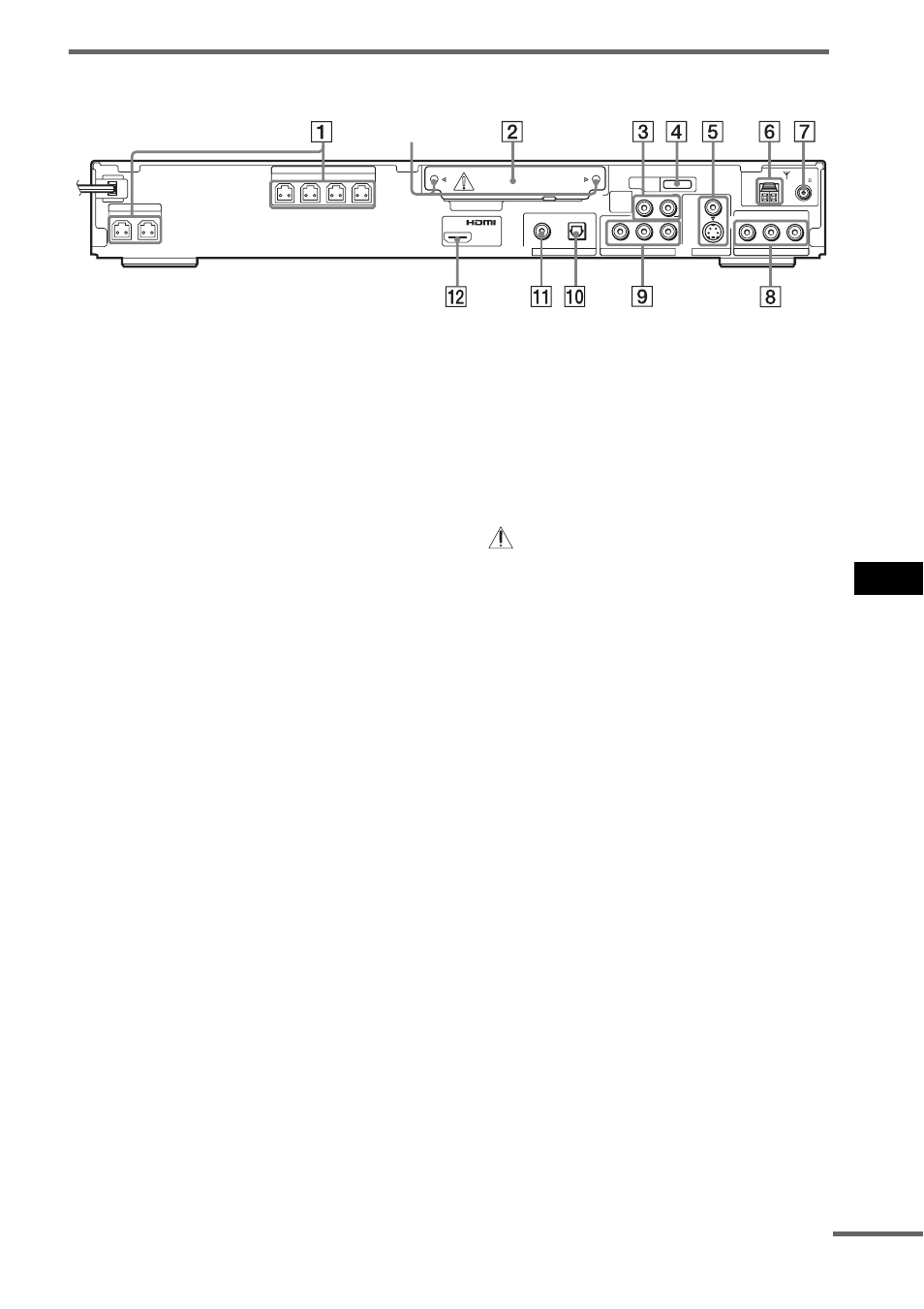

Задняя панель
A Гнезда SPEAKER (16)
B Гнездо DIR-TC1 для WAHT-SD1 (31)
C Гнезда TV (AUDIO IN R/L) (16)
D Гнездо DMPORT (DIGITAL MEDIA
PORT) (31, 78)
E Гнезда MONITOR OUT (S VIDEO/
VIDEO) (26)
F Pазъем AM (16)
G Гнездо COAXIAL FM 75
Ω (16)
H Гнезда SAT/CABLE (AUDIO IN R/L,
VIDEO IN) (31)
I Гнезда COMPONENT VIDEO OUT (26)
J Гнездо SAT/CABLE (DIGITAL IN
OPTICAL) (31)
K Гнездо SAT/CABLE (DIGITAL IN
COAXIAL) (31)
L Гнездо HDMI OUT (26)
*
ВНИМАНИЕ
Не удаляйте винты перед установкой
WAHT-SD1.
COAXIAL
AM FM75
(DVD ONLY)
OUT
DMPORT FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
SPEAKER
SPEAKER
TV
SAT/CABLE
OPTICAL COAXIAL
DIGITAL IN
COMPONENT VIDEO OUT
R L AUDIO IN
(DVD ONLY)
Y P B /C B P R /C R
SAT/CABLE MONITOR OUT
VIDEO
(DVD ONLY)
S VIDEO
R L AUDIO IN VIDEO IN
DIR-TC1
Винты*
продолжение на следующей странице
