Инструкция по эксплуатации Sony DAV-DZ850M
Страница 11
11
RU
На
ч
а
л
о ра
б
о
т
ы
– ОСНО
ВНЫЕ
СВ
ЕДЕНИЯ –
1

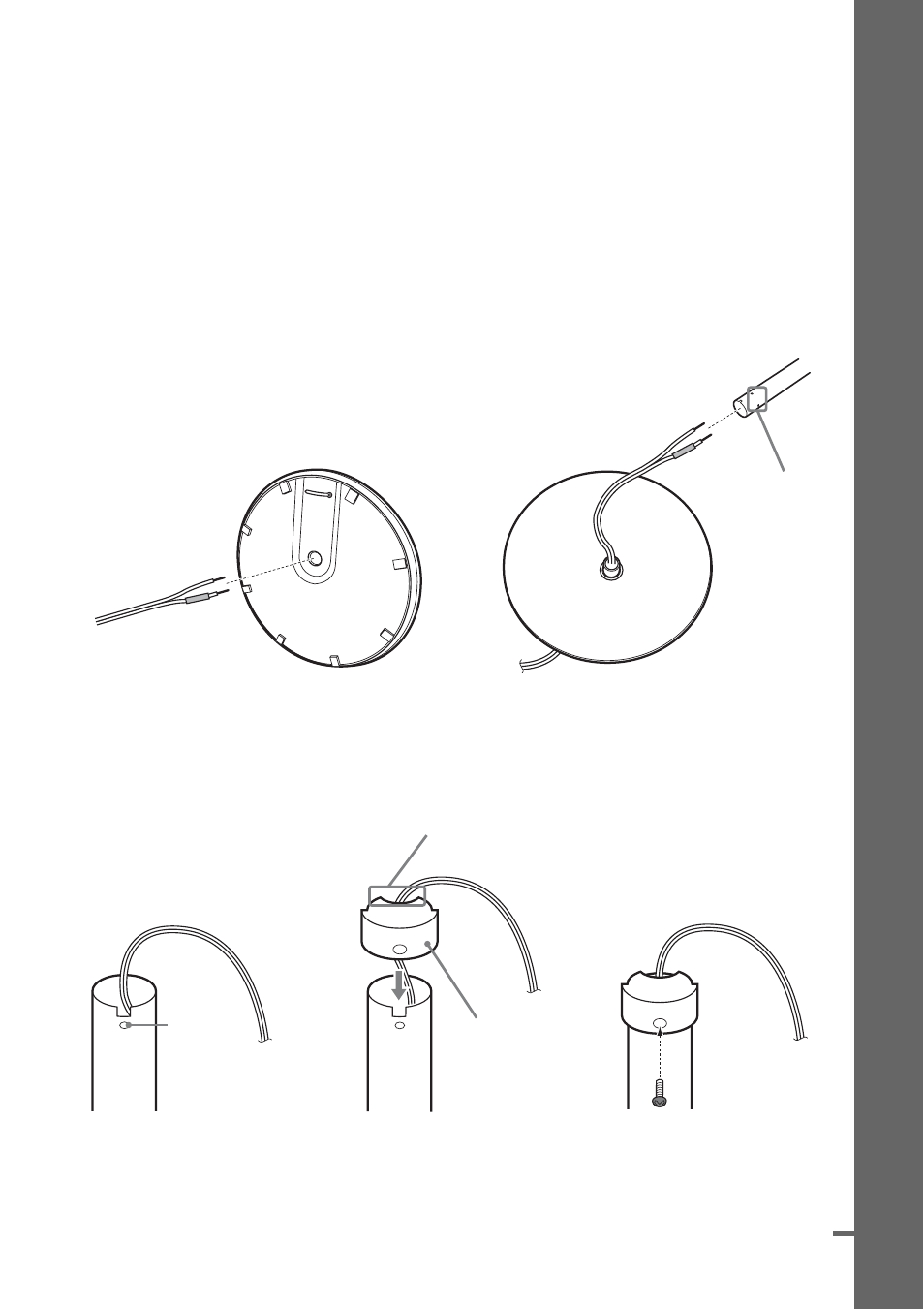

Протяните кабель динамика через отверстие в основании и стойке.
Следите за ориентацией стоек. Выведите кабель динамика из конца стойки,
имеющего 2 отверстия.
О кабеле динамика
Разъем и цветная трубка кабелей динамиков такого же цвета, что и гнезда, к
которым они подключаются.
Используйте кабели динамиков следующим образом:
• Передний динамик (L): белый кабель
• Передний динамик (R): красный кабель
• Динамик объемного звучания (L): синий кабель
• Динамик объемного звучания (R): серый кабель
2
Вставьте крышку стойки в другой конец стойки.
Поверните стойку пазом к себе, вставьте крышку стойки, чтобы паз стойки совпал с
вырезом крышки, закрепите крышку винтом.
Кабель динамика
Нижняя часть основания (большого)
,
Стойка (короткая)
2 отверстия
Верхняя часть основания (большого)
Верхняя часть
стойки
,
,
Протяните кабель динамика через отверстие в
крышке стойки.
Винт (малый, черный)
Кабель динамика
Крышка стойки
Отверстие
продолжение на следующей странице
