Задняя панель – Инструкция по эксплуатации Toshiba RD-XS27 KR
Страница 12
12
RU

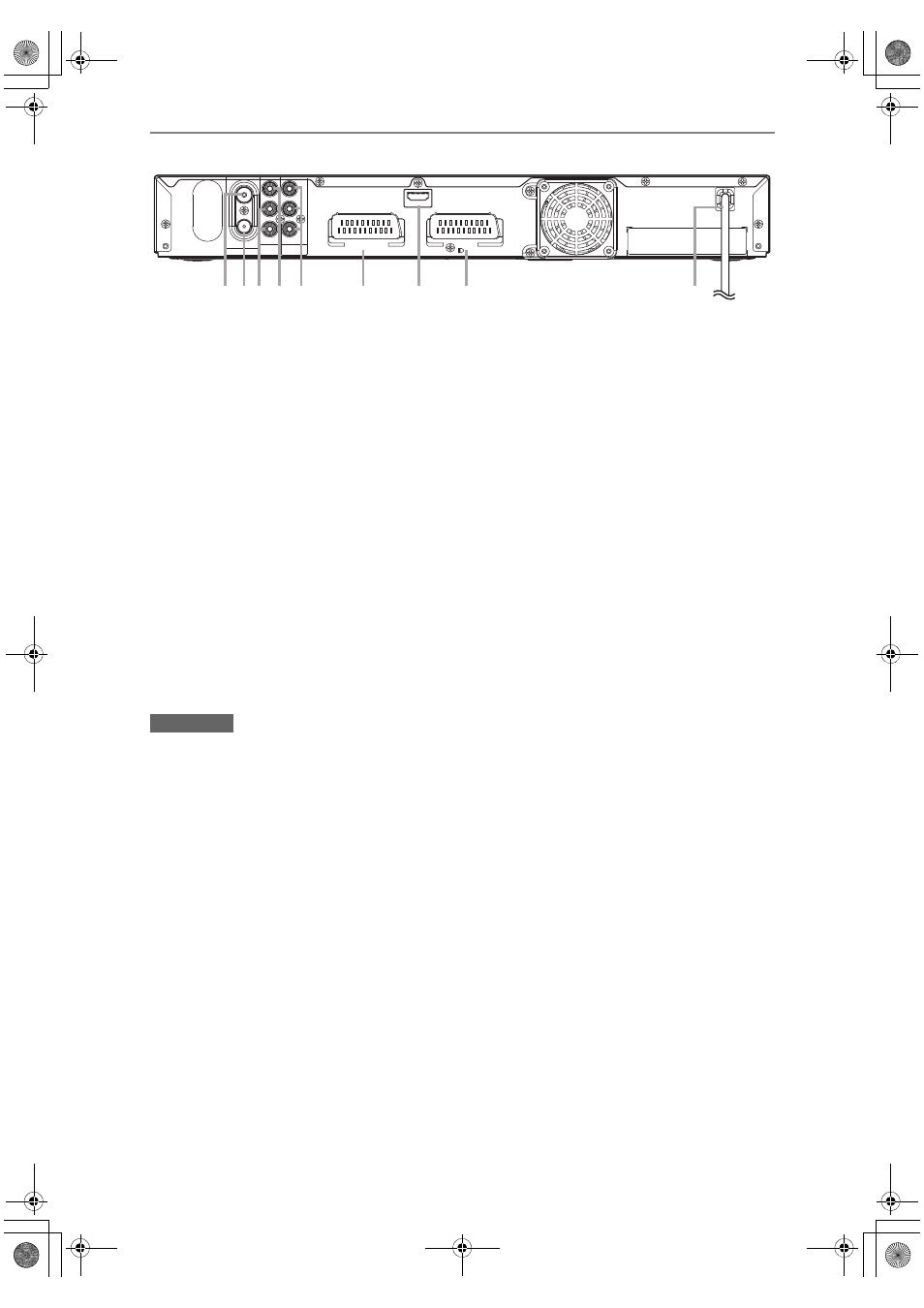

Задняя панель
1 ANTENNA IN (ANALOG)
• Подключите к антенне или кабелю, чтобы
получить аналоговый сигнал.
2 ANTENNA OUT (ANALOG)
• Используется для подключения к антенному
разъему вашего телевизора, кабельной
коробке или непосредственно к системе
телевизионного вещания ANTENNA IN
(ANALOG). Используйте РЧ-кабель,
входящий в комплект.
3 Разъемы AUDIO OUT (ANALOG L/R)
• Используется для подключение к разъему
входа S-Video на вашем телевизоре.
Используйте аудиокабель, входящий в
комплект.
4 Разъем AUDIO OUT (DIGITAL COAXIAL)
• Подключение к усилителю с помощью
разъема цифрового входа декодера Dolby
Digital, декодера DTS или декодера MPEG.
Используйте имеющийся в продаже
коаксиальный кабель.
5 Разъемы COMPONENT VIDEO OUTPUT
• Подключение к разъемам входа
компонентного видео на вашем телевизоре.
Используйте имеющийся в продаже
компонентный видеокабель.
6 Гнездо AV2 (DECODER)
• Используется для подключения к
видеомагнитофону, видеокамере или
другому аудио-видеооборудованию.
Используйте имеющийся в продаже кабель
Scart.
7 Разъем HDMI OUT
• Подключите к дисплею с помощью HDMI-
совместимого порта. Используйте
имеющийся в продаже кабель HDMI.
8 Гнездо AV1 (TV)
• Используется для подключения к гнезду
Scart на вашем телевизоре. Используйте
имеющийся в продаже кабель Scart.
9 Сетевой кабель
• Используется для подключения к
стандартной розетке сети питания.
Примечание
• Не прикасайтесь к внутренним контактам разъемов на задней панели. Электростатический разряд
может вызвать серьезные повреждения изделия.
•В данном устройстве не предусмотрен РЧ-преобразователь.
AV2 (DECODER)
AV1 (TV)
AUDIO
OUT
COMPONENT
VIDEO OUTPUT
ANALOG
OUT
IN
ANTENNA
PB
/CB
PR
/CR
R
ANALOG
L
ANALOG
Y
HDMI OUT
DIGITAL COAXIAL
1 2
5
3 4
7
9
6
8
