• Ви повинні мати належні ізоляційні при‐
строї: лінійний роз'єднувач, запобіжники
(запобіжники, що вгвинчуються, необ‐
хідно викрутити з патрона), запобіжники
витоку струму в землю та контактори.
• Інформація про напругу вміщена на та‐
бличці паспортних даних.
Технічне обслуговування
• Прилад дозволяється ремонтувати ли‐
ше кваліфікованим майстрам. Застосо‐
вуйте лише оригінальні запасні частини.
Звертайтеся в авторизований сервісний
центр.
Опис виробу

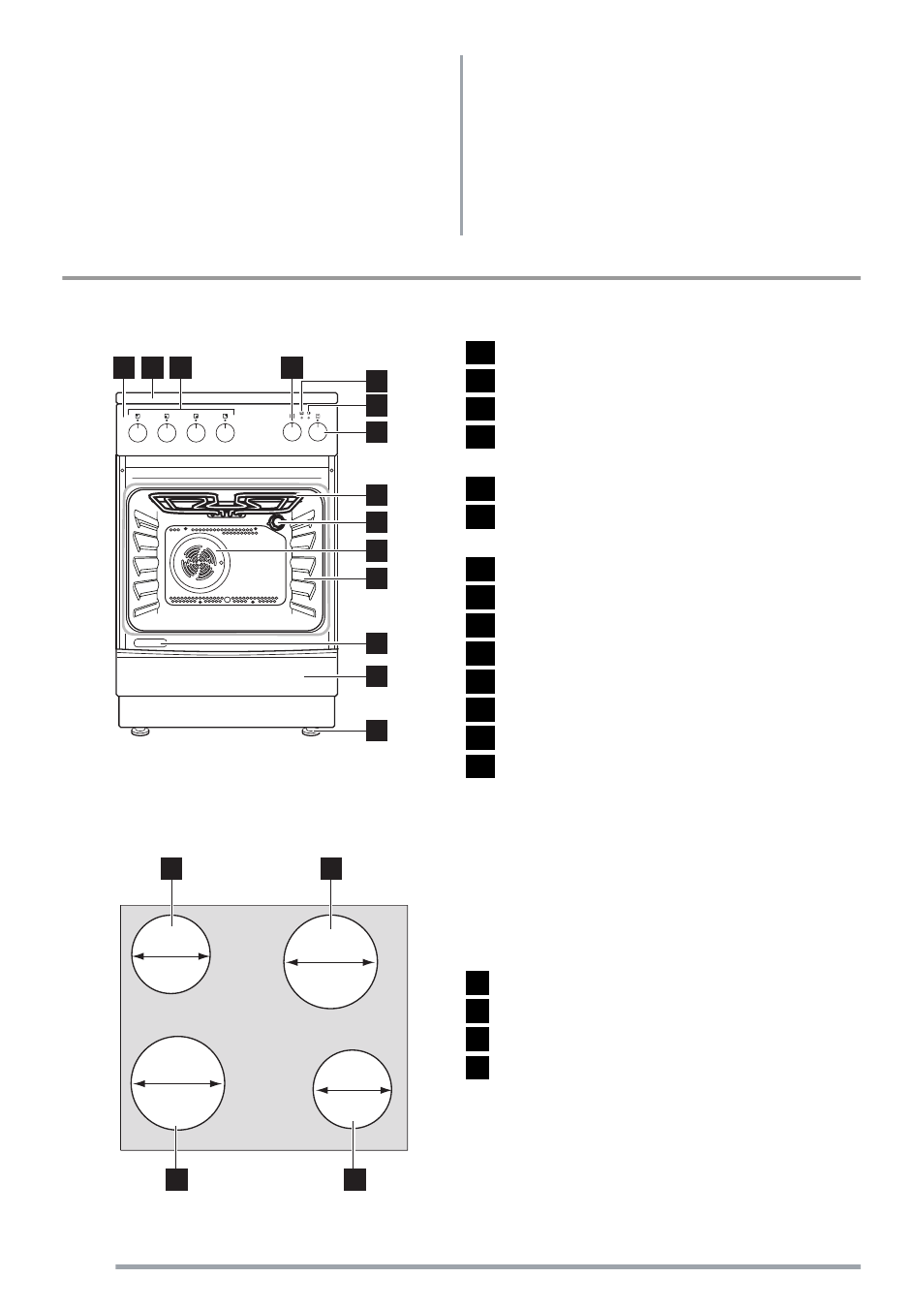

Загальний огляд
1 2 3
4
5
6
7
12
13
14
8
9
10
11
1
Панель керування
2
Варильна поверхня
3
Ручки керування конфорками
4
Ручка керування температурним ре‐
жимом духовки
5
Індикатор температури
6
Індикатор підключення до електроме‐
режі
7
Ручка керування функціями духовки
8
Гриль
9
Лампочка
10
Вентилятор
11
Підставки для поличок
12
Табличка з технічними даними
13
Шухляда
14
Ніжки регульованої висоти
Схема варильної поверхні
3
4
1
2
180
mm
180
mm
145
mm
145
mm
1
Одинарна конфорка 1000 Вт
2
Одинарна конфорка 1500 Вт
3
Одинарна конфорка 1000 Вт
4
Одинарна конфорка 2000 Вт
