Приложение A Характеристики и инструкция по настенному креплению
Руководство пользователя интернет-центра NBG334W
203
Инструкции по настенному монтажу
Для установки интернет-центра NBG334W на стену выполните следующее:
"
Посмотрите размер используемых саморезов и расстояние между
центрами в Приложении «Технические характеристики изделия».
1 Найдите на стене свободное место, расположенное на достаточной высоте. Стена
должна быть прочной.
2 Просверлите два отверстия под саморезы. Расстояние между центрами отверстий
должно соответствовать указанному в приложении «Технические характеристики
изделия».
1
При сверлении не повредите проходящие внутри стены трубы и скрытую
проводку.
3 Не вкручивайте саморезы полностью. Оставьте небольшой зазор (около 5 мм)
между головками саморезов и стеной.
4 Убедитесь, что саморезы надежно закреплены в стене. Они должны выдерживать
вес интернет -центра NBG334W и соединительных проводов.
5 Совместите отверстия на задней панели интернет-центра NBG334W с саморезами
в стене. Повесьте интернет-центр NBG334W на саморезы.

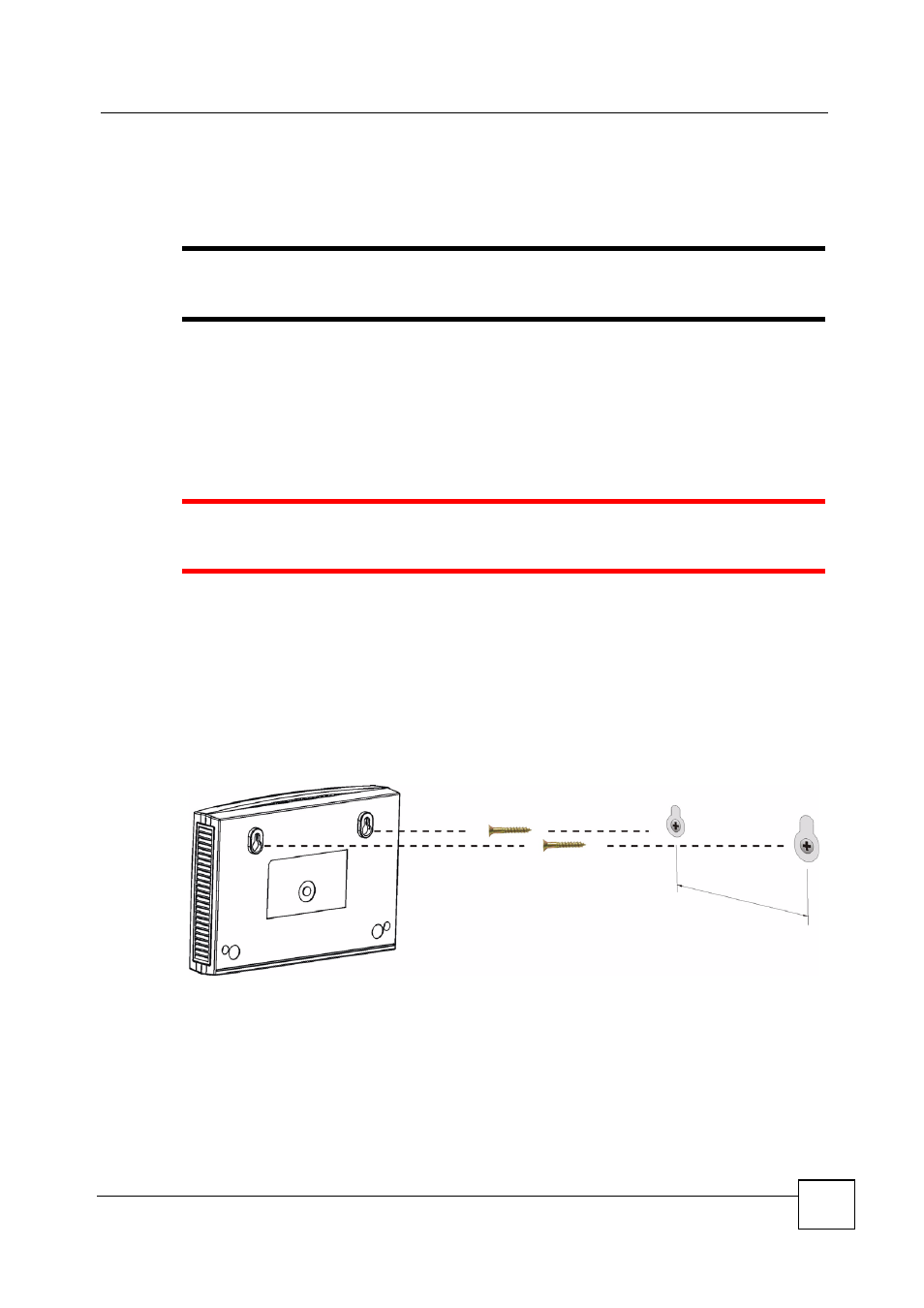

Рис. 93 Пример настенного монтажа
Далее указаны размеры винта M4 и дюбеля (используются для настенного монтажа).
Все размеры даны в миллиметрах (мм).
