Состояние аппарата

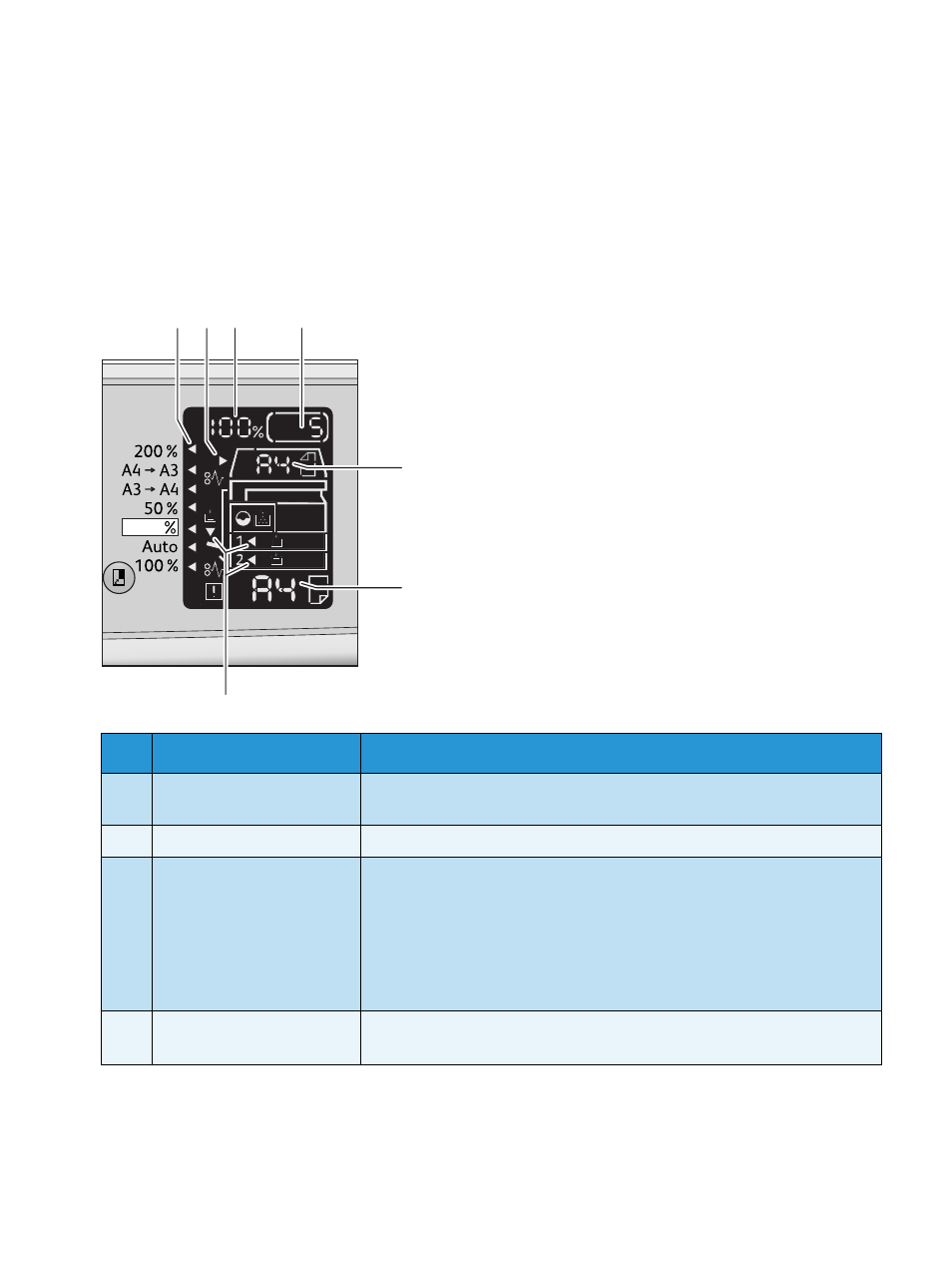

Схема состояния аппарата (мнемосхема) состоит из следующих элементов, показывающих
состояние аппарата.
В данном разделе приведено подробное описание каждого (пиктографического) индикатора на
схеме состояния аппарата.
№
Компонент
Описание
1
Индикатор
«Уменьшить/Увеличить»
Показывает выбранный масштаб.
2
Индикатор оригинала
Загорается, когда оригинал вставляется в податчик или застревает.
3
Область индикации
уменьшения/увеличения
Показывает заданный масштаб в диапазоне от 25% до 400%.
Если выбрано автоматическое определение, на схеме отображается
«Aut».
Также отображается общее количество скопированных страниц,
идентификатор пользователя или системного администратора, номер
программы и тип работы (Prt — печать, Scn — сканирование, Err —
ошибка).
4
Область индикации
общего количества копий
Показывает общее количество копий.
Также отображается номер программы или код ошибки.
