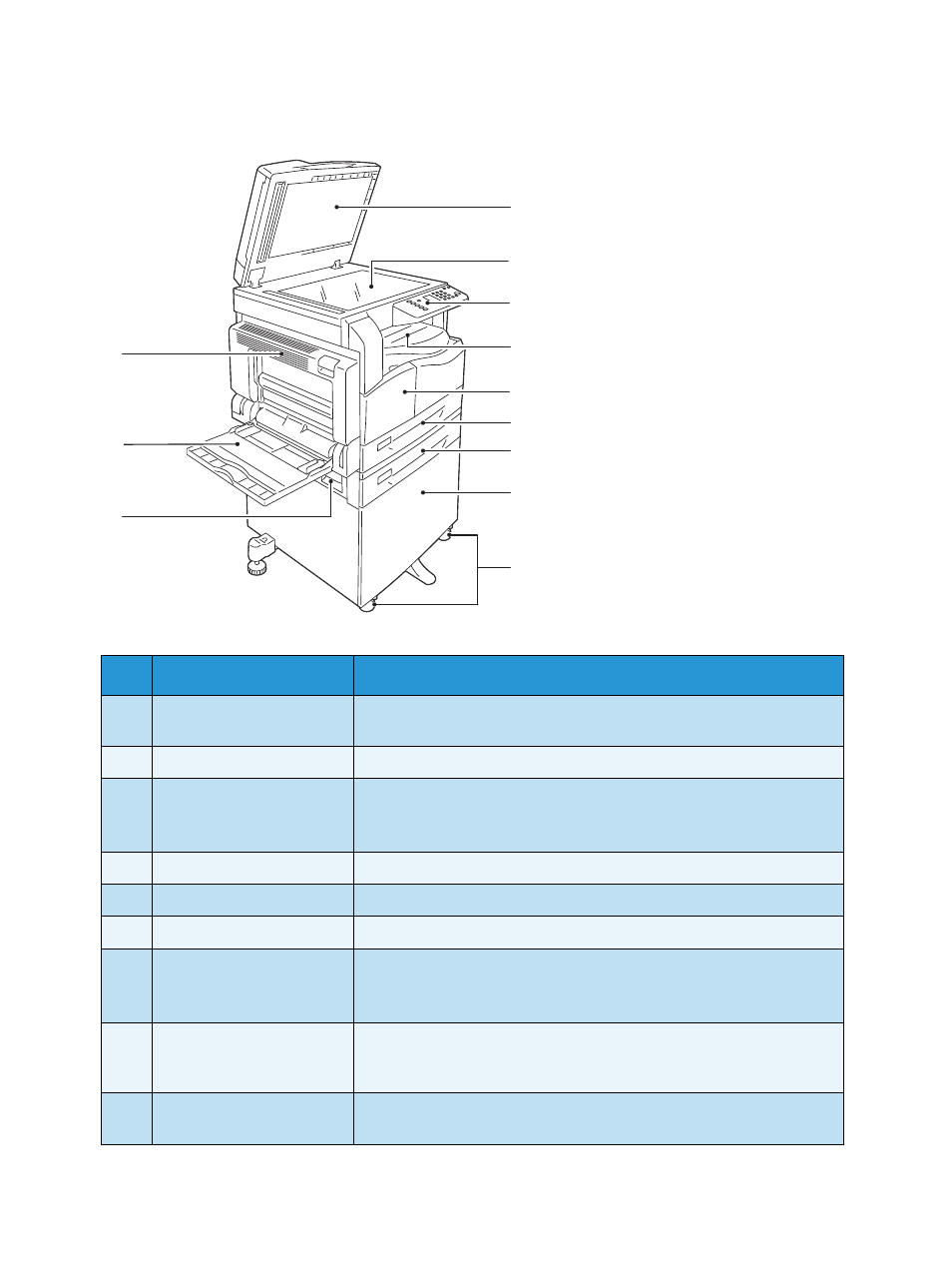

Спереди, с левой стороны
№
Компонент
Описание
1
Крышка стекла
экспонирования
Прижимает оригиналы.
2
Стекло экспонирования
Для размещения оригиналов в аппарате.
3
Панель управления
На ней размещаются кнопки, светоиндикаторы и схема состояния
аппарата.
См. раздел
4
Центральный лоток
В него лицевой стороной вниз выводятся копии и отпечатки.
5
Передняя крышка
Открывается для замены расходных материалов.
6
Лоток 1 (стандартный)
В него вкладывается бумага.
7
Лоток 2 (однолотковый
модуль)
(Дополнительный)
Дополнительный лоток. В него вкладывается бумага.
8
Подставка
Устанавливается на пол для размещения аппарата. В ней
предусмотрен отсек для бумаги. Подставка доступна при
установке дополнительного однолоткового модуля.
9
Фиксирующие ролики
Фиксируют колесики аппарата. После установки аппарата на
место ролики следует зафиксировать.
2
4
1
11
12
10
3
5
7
8
6
9
