Возможность установки плиты в кухонной мебели, Электрическое подключение – Инструкция по эксплуатации Electrolux EKXP 66 AMS

Страница 21

Advertising
background image

21

FO 1076

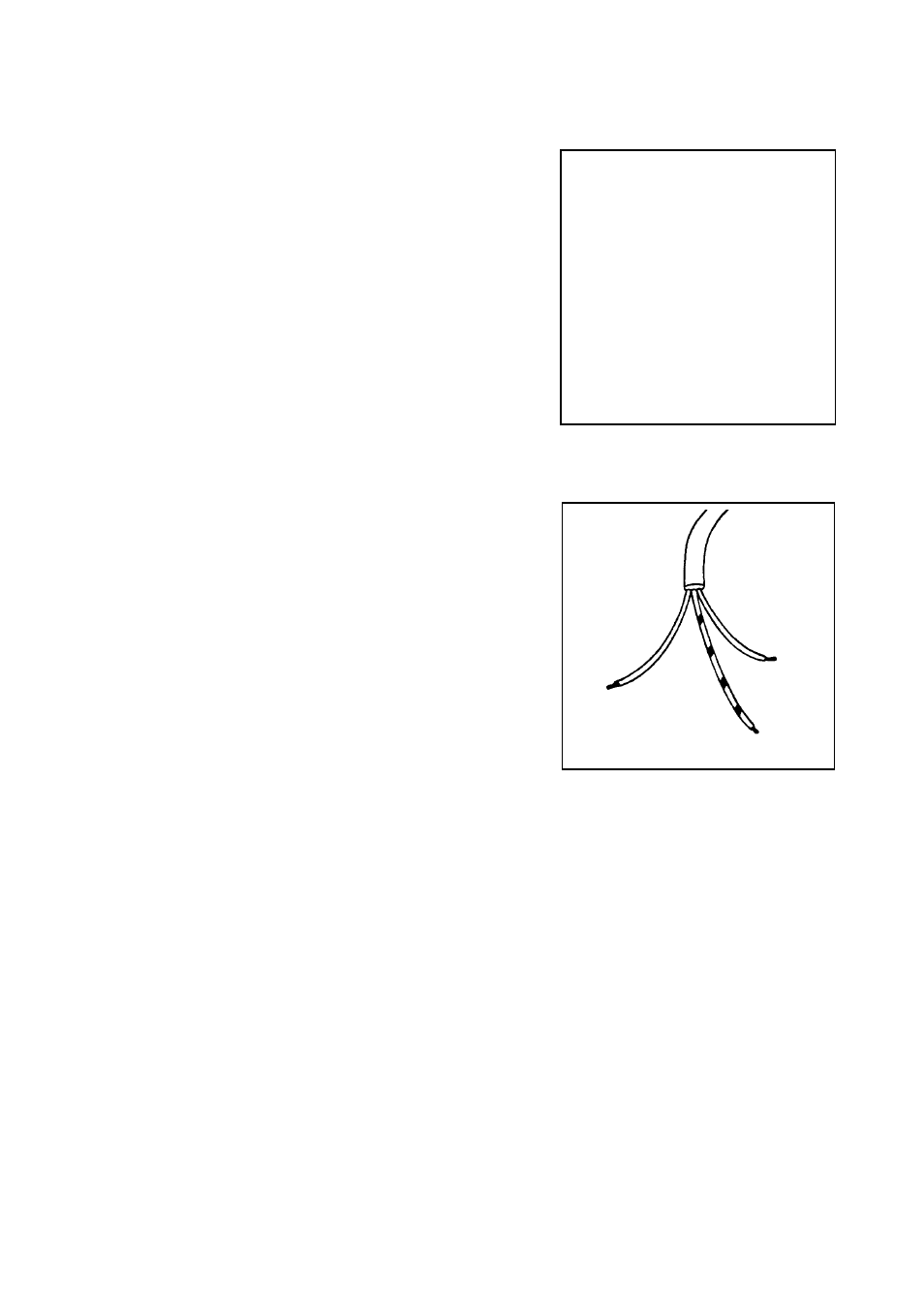

Рис. 19

Возможность установки плиты в кухонной

мебели

Земля (желто-зеленый)

Нейтральный
провод

Фаза

FO 0480

Рис. 20

При установке плиты в составе кухонной
мебели необходимо выдержать размеры,
показанные на рис. 19.
Когда плита устанавливается в соответствии
с требованиями класса 2, подкласса 1 (т. е. как
встроенный элемент мебели), используйте для
подключения газа только гибкие металлические
трубки, соответствующие действующим в
стране правилам.

Электрическое подключение

Эта плита рассчитана на однофазное
напряжение 230 В.
Прежде чем приступить к подключению,
убедитесь в том, что:

– мощности сети в вашем доме достаточно

для нормальной работы плиты (см. табличку
с техническими данными);

– прибор правильно заземлен в соответствии

с действующими правилами и с
использованием сетевой розетки
надлежащего типа;

– розетка или разъем универсального

переключателя, используемого для
подключения плиты к сети, после установки
плиты на место должны быть легко
доступны.

Плита поставляется с электрическим шнуром
питания, но возможно, что +вам придется
подсоединить к нему вилку, рассчитанную на
нагрузку, обозначенную в табличке с серийным
номером плиты. Эту вилку следует подключить
к розетке соответствующего типа.
Если вы хотите подключить плиту
непосредственно к сети, то вам нужно
установить между плитой и сетью
универсальный переключатель с минимальным
расстоянием между контактами 3 мм, соблюдая
при этом действующие правила. Фазовый
провод в коричневой оплетке, который выходит
из распределительной коробки плиты, всегда
должен быть подключен к фазе сети. Шнур
питания должен быть расположен так, чтобы
его температура нигде не превышала
окружающую температуру более чем на 50°С.

Замена шнура питания

Если возникнет необходимость замены шнура
питания, используйте только следующие типы
шнуров:
H05RR-F / H05VV-F / H05V2V2-F (T90).
Необходимо, чтобы желто-зеленый провод
заземления был примерно на 2 см длиннее
фазового и нейтрального проводов (рис. 20).
После подключения плиты к электросети
проверьте работу нагревательных элементов
в течение примерно 3 минут, чтобы убедиться
в том, что они работают нормально.

Изготовитель не несет ответственности в
тех случаях, когда не соблюдены меры
безопасности.
