Замена инжектора горелки
газового
духового шкафа

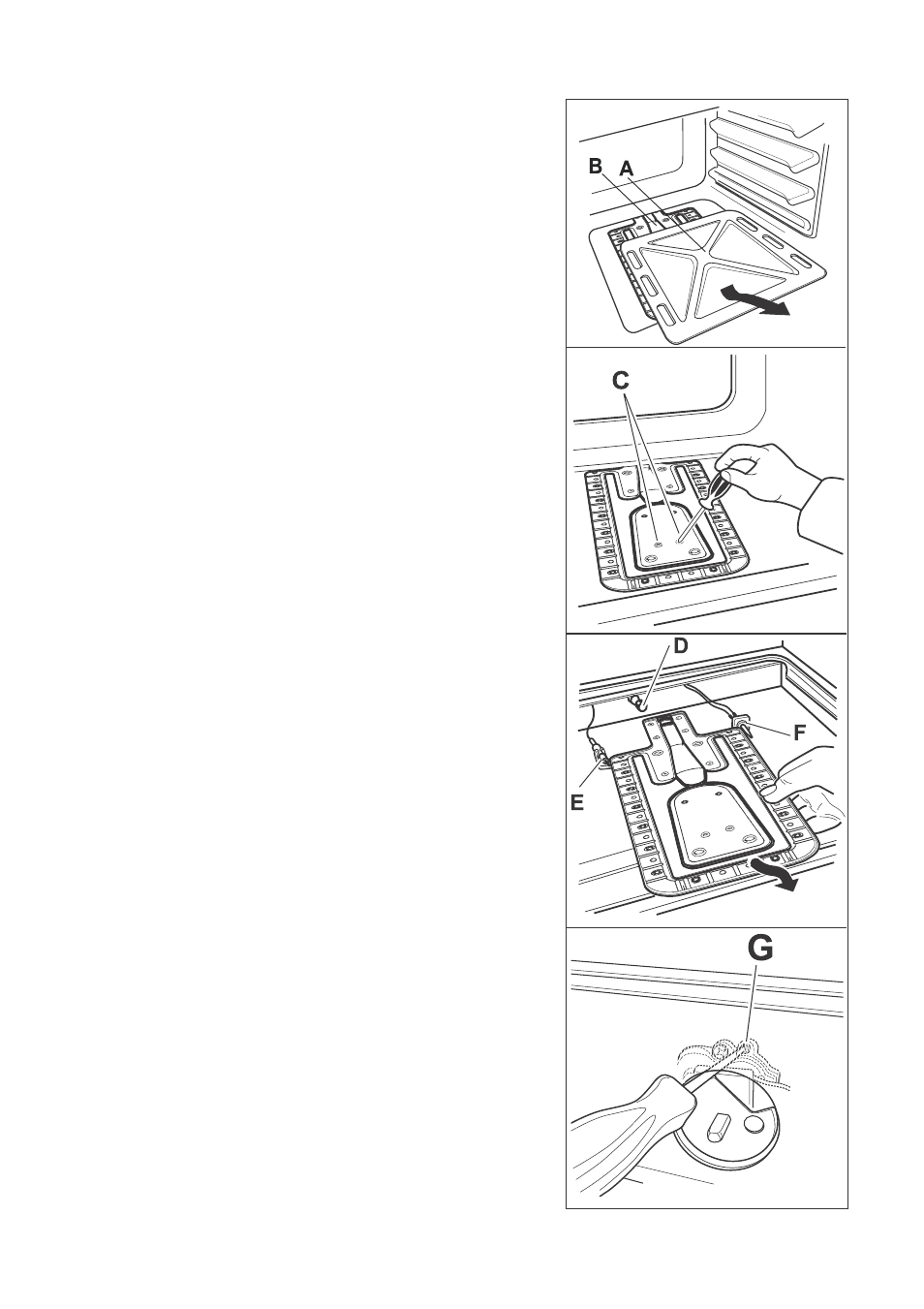

Для замены инжектора горелки
газового духового шкафа выполните
следующую процедуру:
1. Снимите нижнюю панель камеры
духового шкафа (“A”);
2. Отвинтите два винта (“C”) крепления
горелки духового шкафа
3. Осторожно сдвиньте горелку духового
шкафа с держателя инжектора (“D”) и
медленно сдвиньте ее влево так, чтобы
не натягивать соединительные
провода, идущие к свече зажигания
(“E”) и к (“F”) термопаре;
4. С помощью торцевого ключа на 7
открутите и снимите инжектор
духового шкафа (“D”) и замените его
на нужный (см. таблицу “Параметры
горелок”).
5. Выполните повторную сборку горелки,
повторив вышеописанную процедуру в
обратном порядке.
6. Замените идентификационную
табличку (размещенную вблизи трубы
подачи газа) на табличку,
соответствующую новому типу
используемого газа, поставляемую
вместе с комплектом инжекторов.
Регулировка минимального
уровня пламени горелки
газового духового шкафа
После выдерживания духового шкафа,
установленного на максимальную
температуру, в течение 10 минут при
закрытой дверце поверните ручку
управления на минимум.
Для доступа к винту обводного клапана
термостата
(“G”) и регулировки
минимального уровня пламени действуйте
следующим образом:
1. снимите ручку управления духовым
шкафом и электрическим грилем.
2. тонкой отверткой отрегулируйте
