60
Инструкция по эксплуатации и установке
желто-красный провод
лампы ближнего света
корпус
+12B
ж елто-черный провод
(выход доп.канала 1)
корпус
электром еханический
замок багаж ника
+12

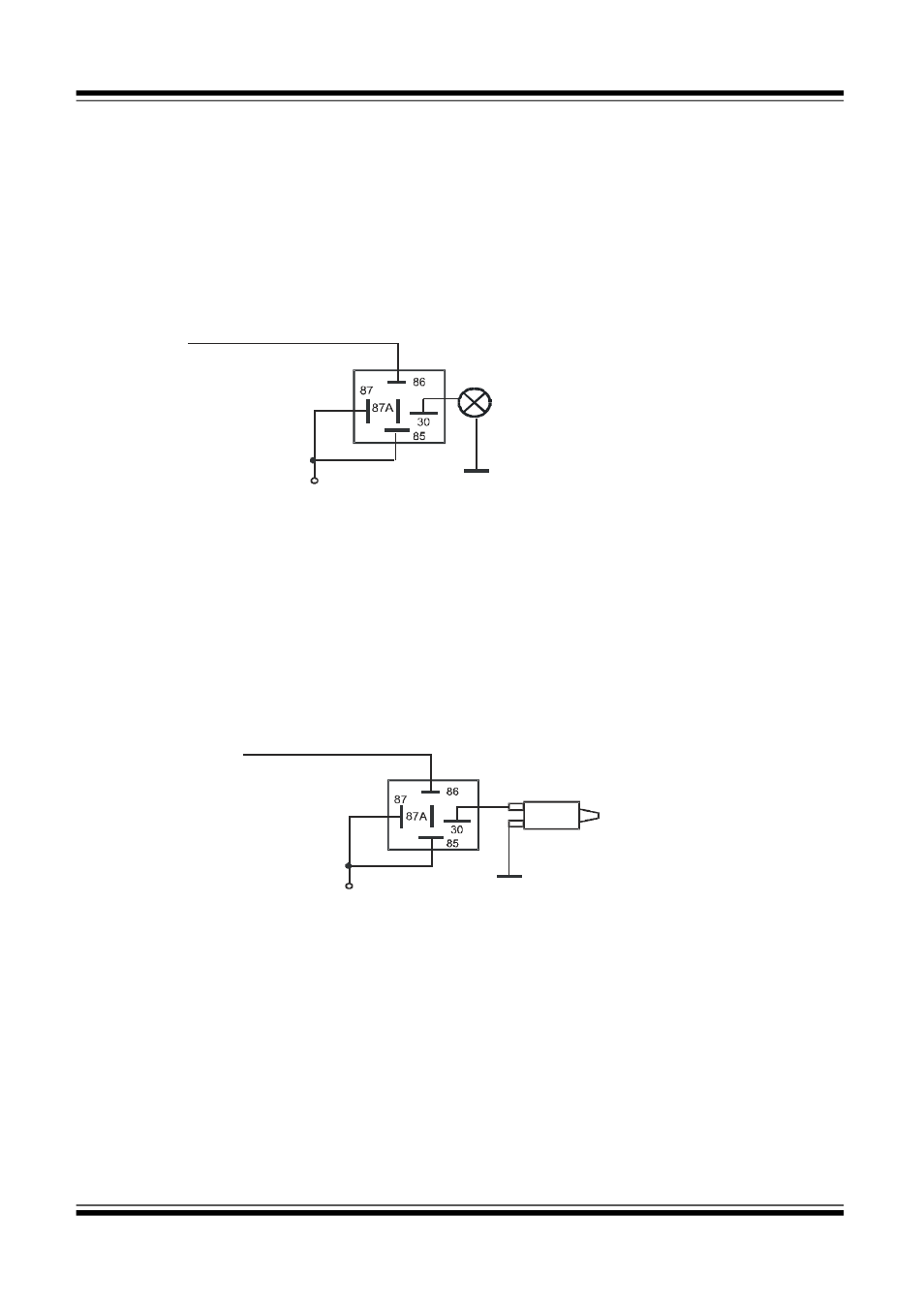

Подключение к ближнему свету фар
Дополнительный канал 2 сигнализации может быть использован для
подключения к ближнему свету фар и реализации функции «световая дорожка»
(желто-красный провод). Максимальная нагрузка выхода – 300 мА, при
подключении необходимо использовать дополнительное реле. Пример схемы
подключения показан на рисунке.
Подключение к соленоиду отпирания багажника
Сигнализация имеет выход для дистанционного отпирания багажника (желто-
черный провод). Максимальная нагрузка выхода – 300мА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения
показан на рисунке.
Подключение охранно-поискового GSM/GPS модуля
StarLine Space
Охранно-поисковый GSM/GPS модуль StarLine Space подключается к синему
3-контактному разъему сигнализации с помощью специального кабеля,
входящего в комплект модуля.
