59
Twage B9

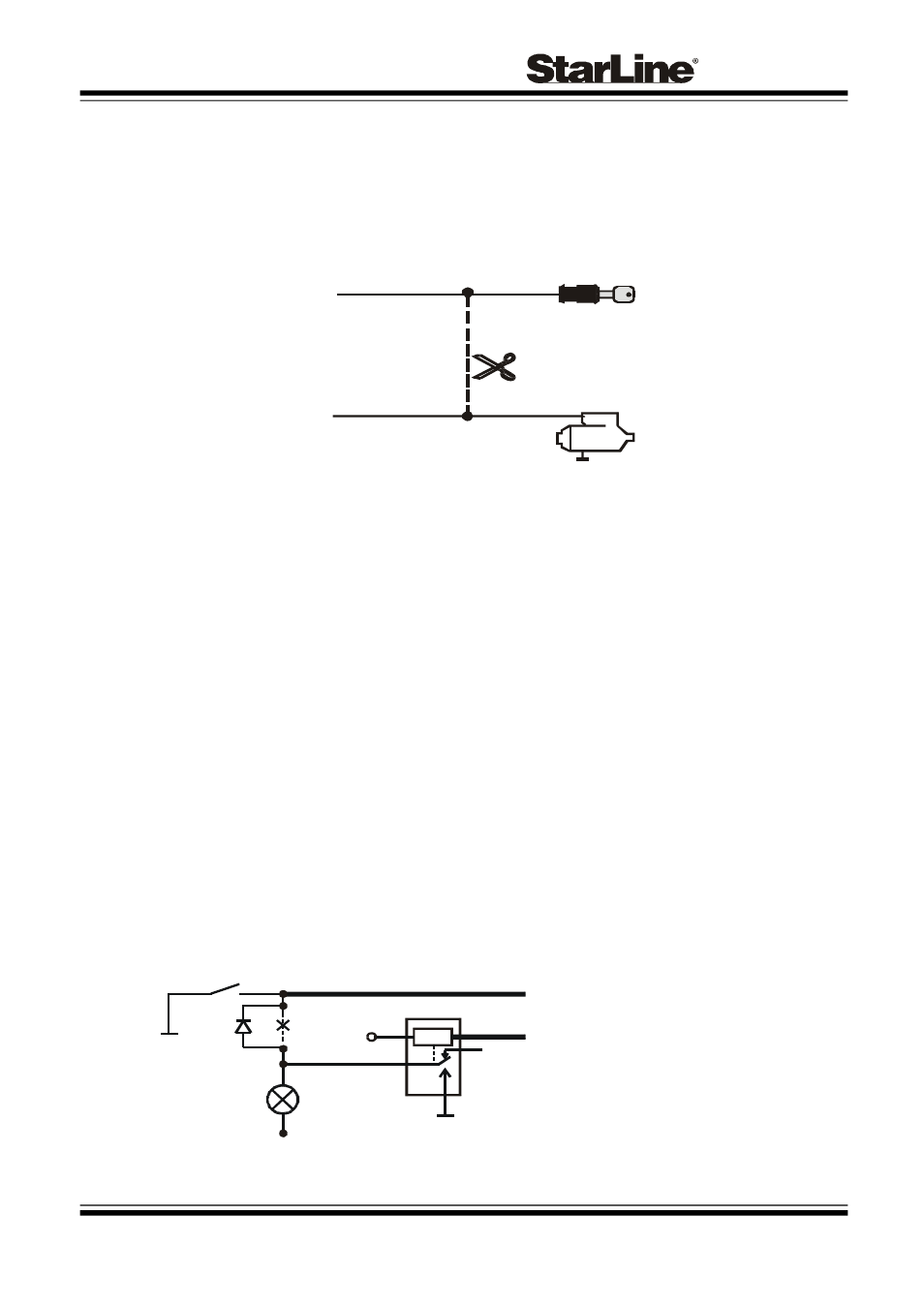

Подключение встроенной цепи блокировки двигателя
Разорвите цепь между замком зажигания и стартером. В разрыв цепи
подключите черно-желтый тонкий провод 6-контактного разъема со стороны
замка зажигания и черно-желтый толстый провод 6-контактного разъема со
стороныстартера. Максимальный ток встроенного реле блокировки - 25 / 30А.
Подключение цифрового радиореле блокировки
двигателя StarLine DRR
Перед подключением цифрового радиореле блокировки двигателя StarLine DRR
необходимо выбрать один из режимов работы радиореле (определяется
состоянием петли черного провода, выходящей из корпуса радиореле) и
записать радиореле в память сигнализации в соответствии с алгоритмом
приведенным на стр. 37. Схема подключения радиореле приведена в инструкции
по установке и эксплуатации цифрового радиореле блокировки двигателя
StarLine DRR.
Подключение к салонному освещению
Сигнализация имеет выход, который может быть использован для подключения
к салонному освещению и реализации функции «вежливой подсветки салона»
(синий провод). Максимальная нагрузка выхода – 300мА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения
показан на рисунке.
синий провод
(выход доп. канала 4)
сине-черный провод
(вход кнопок дверей)
86
85
30
87а
87
+12В
концевые выключатели в дверях
+12В
лампа
салонного
света
стартер
контакт 50
замка зажигания
черно
-
желтый
(тонкий) провод
черно
-
желтый
(толстый) провод
