Инструкция по эксплуатации и установке

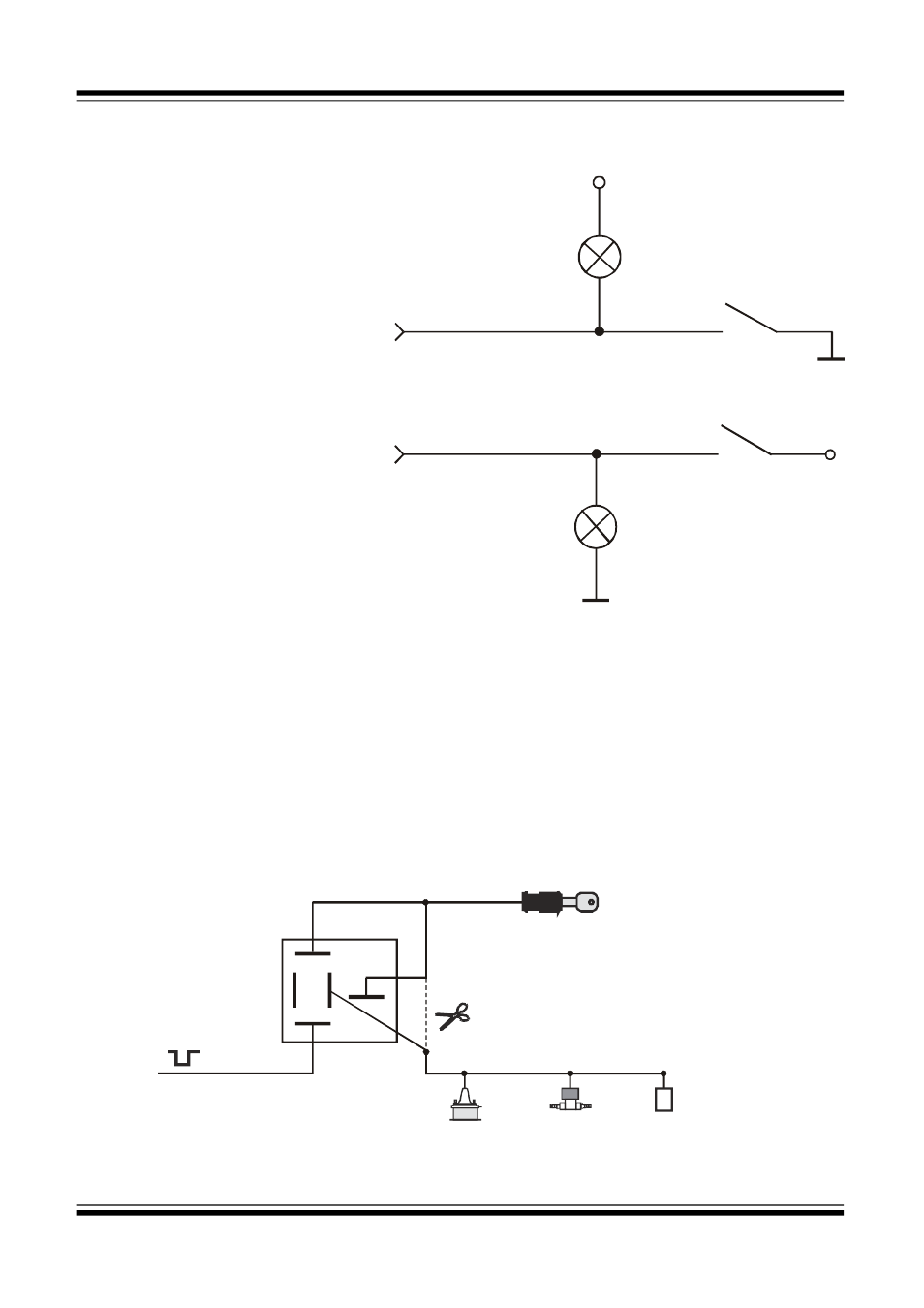

Подключение оранжево-фиолетового провода
Подключение внешней цепи блокировки двигателя с
использованием обычных реле
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи
подключите дополнительное реле. Тип контактов реле блокировки НР
(нормально-разомкнутые) или НЗ (нормально-замкнутые) программируется
(функция 1.10). Изначально на заводе запрограммирован НЗ тип контактов реле.
Пример схемы подключения одной из цепей показан на рисунке.
На автомобилях с ручной КПП
подключите этот провод к
кнопочному
выключателю
стояночного тормоза, который
замыкается на корпус при
включении тормоза.
лампа стояночного
тормоза на приборной
панели
кнопка стояночного
тормоза
оранжево-фиолетовый
провод
+12В
кнопка педали
тормоза
оранжево-фиолетовый
провод
+12В
лампы стоп-сигналов
На автомобилях с автома-
тической КПП подключите этот
провод к кнопке педали тормоза,
замыкающейся на +12В при
нажатии педали тормоза.
87
87А
86
85
черно-красный провод
катушка
зажигания
топливный
электроклапан
электронное
зажигание
реле блокировки
(тип контактов программируется)
замок зажигания
контакт 15
30
