••••• Проведите каждую нить из 3
3
3
в 4
4
4
, как
показано на иллюстрации.
••••• Проведите нить через соответствующую
направляющую.
••••• Сдвиньте кнопку снятия натяжения нити вправо
и, удерживая кнопку, проведите нить через
натяжительный диск, который находится в канале
рядом с регулятором натяжения нити. Затем
отпустите кнопку.
F
Натяжительный диск
G
Кнопка снятия натяжения нити
ВНИМАНИЕ
Перед выполнением следующей операции всегда
выключайте машину.
(1)Заправка нити в иглу осуществляется в соответствии с
процедурой, описанной ниже.
Заправка нити в левую иглу

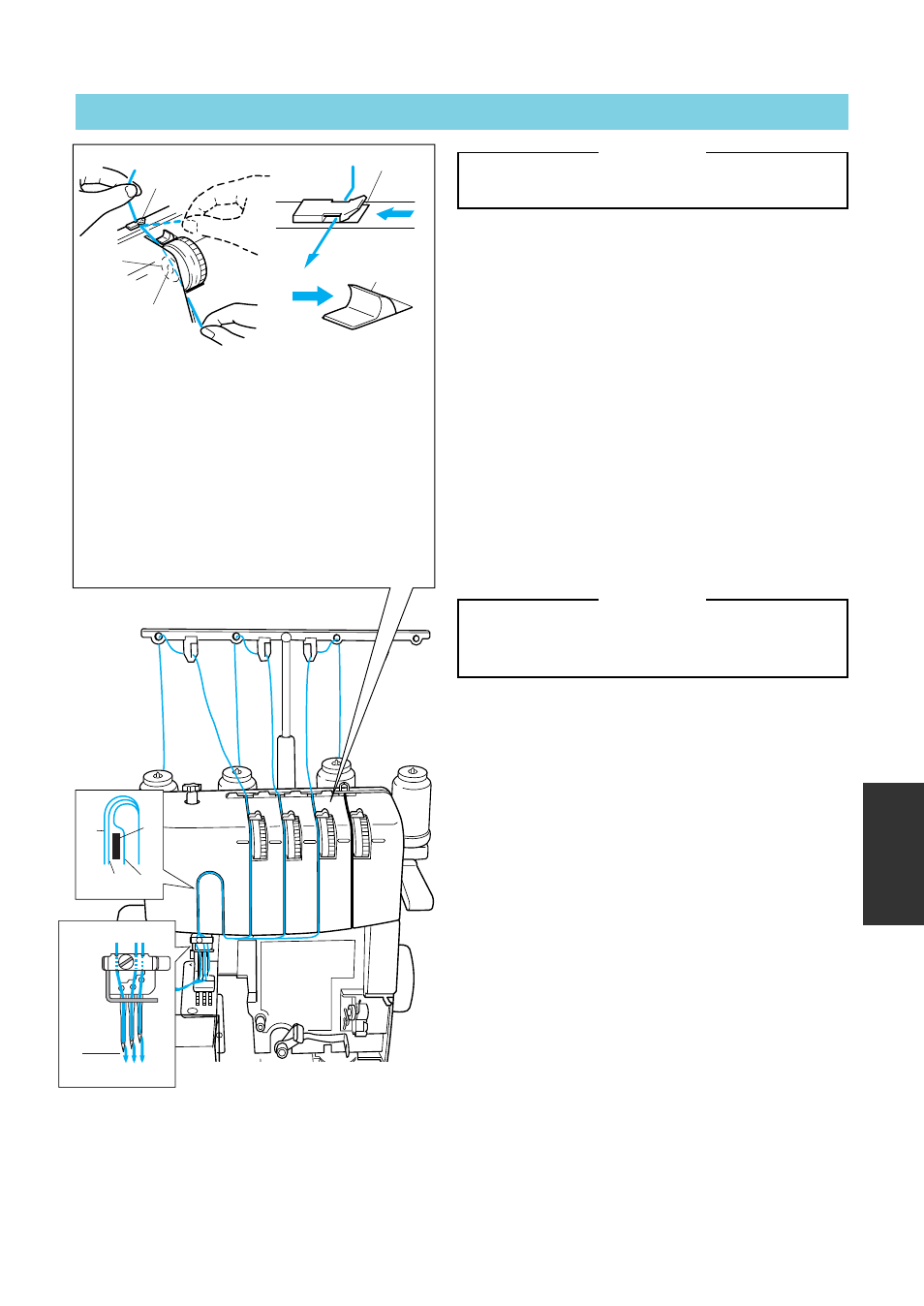

••••• Проведите нить, как показано на иллюстрации, следуя
желтому цвету, и цифрам рядом с каждой точкой тракта
заправки. (1-9)
Заправка нити в центральную иглу
••••• Проведите нить, как показано на иллюстрации, следуя
розовому цвету, и цифрам рядом с каждой точкой тракта
заправки. (
1
-
9
)
Заправка нити в правую иглу
••••• Проведите нить, как показано на иллюстрации, следуя
зеленому цвету, и цифрам рядом с каждой точкой тракта
заправки. (1-9)
ВНИМАНИЕ
Заправка нитей в иглы всегда должна
осуществляться в следующем порядке: левая
игла, центральная игла, и затем правая игла.
A
К левой игле
B
К центральной игле
C
К правой игле
D
Разветвительная пластина
E
Вытянитие из игольного ушка примерно 6 см
нити.
9
9
9
Спереди назад
