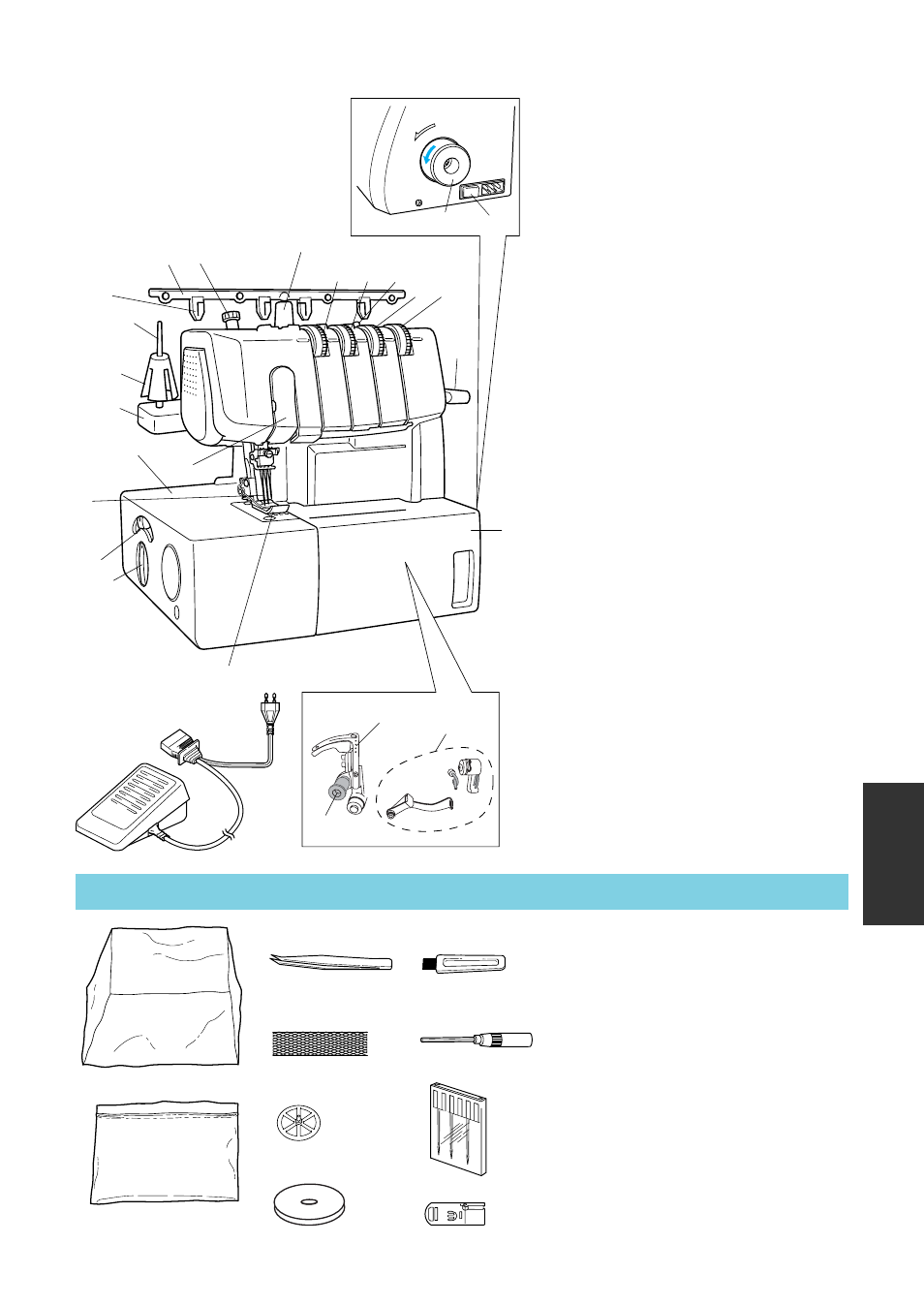

I. Наименования частей машины и их функции
1
Стойка для нитей
2
Направляющая пластинка
3
Винт регулирования давления прижимной
лапки
4
Штифт для установки катушки с нитью
5
Подушка катушки
6
Опора катушки с нитью
7
Крышка нитепритягивателя
8
Плита для размещения материала
9
Иглы
0
Регулятор соотношения
дифференциальной подачи
A
Регулятор длины стежка
B
Прижимная лапка
C
Передняя крышка
D
Маховик
E
Сетевой выключатель и выключатель
подсветки
F
Рычаг подъма прижимной лапки
G
Стойка для катушек с нитью
H
Регулятор натяжения нити левой иглы
I
Регулятор натяжения нити центральной
иглы
J
Регулятор натяжения нити правой иглы
K
Регулятор натяжения нити петлителя
L
Направляющая нити
M
Петлитель
N
Рычажок освобождения петлителя
O
Натяжитель нити петлителя
P
Ножная педаль
J01780051 (110/120Â)
XA6406051 (220/240Â)
XA6408051 (для Великобритании)
XA6410051 (для Австралии и Новой
Зеландии)
XA6420051 (для Германии)
Прилагаемые принадлежности
1
Мягкий чехол
X77871001
2
Сумка для принадлежностей 122991002
3
Пинцет
X75902001
4
Сетка для катушки (4)
X75904000
5
Колпачок катушки (4)
X77260000
6
Подставка под катушку (4) XB1218000
7
Щетка
X75906001
8
Шестигранный ключ
XB0393001
9
Набор игл. SCHMETZ 130/705H
(90/#14): 3øò.
XB1216001
0
Специальная прижимная лапка (LC1)
XB1265001
Специалльная прижимная лапка
используется при применении
дополнительного писпособления (опция).
F
E
A
0
1
C
2
3
4
5
6
8
7
9
B
M
N
G
H I
D
K
J
L
O
1
2
3
4
5
6
7
8
9
0
P
