27
РУСС
КИ
Й
Игла
ПРИМЕЧАНИЕ:
Когда передние иглы вставлены правильно, вы можете
видеть верхнюю часть иглы в окне 5 над каждой
иглой.
ВНИМАНИЕ
Перед выполнением этой операции всегда
выключайте машину.
ВНИМАНИЕ
Не роняйте иглу и установочный винт
внутрь машины - это может привести к ее
повреждению.
Для этой машины используются стандартные иглы для
бытовых швейных машин.
Рекомендуемая игла - SCHMETZ 130/705H (90/#14).

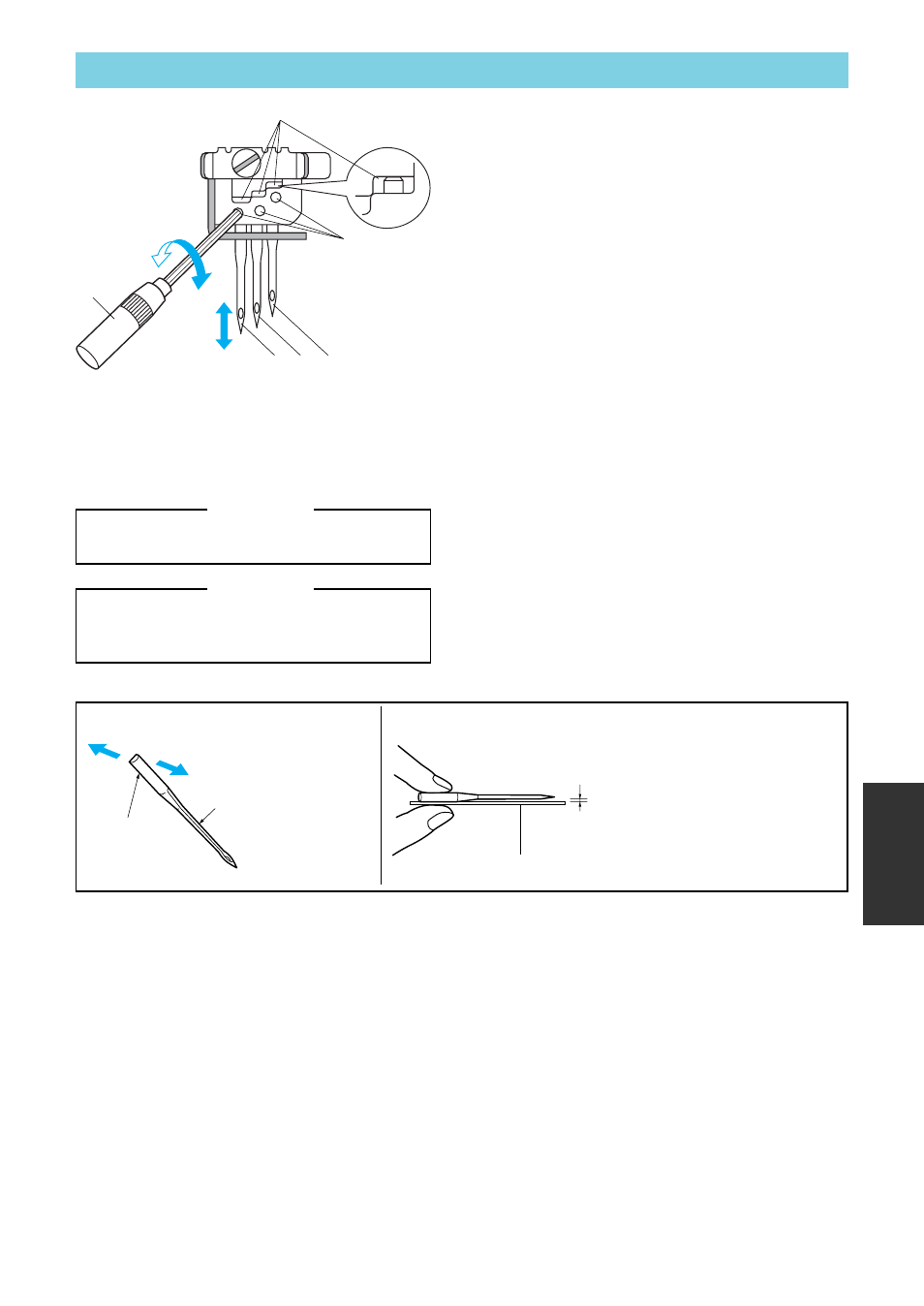

Снятие иглы
(1)Выключите машину при помощи сетевого
выключателя.
(2)Поворачивая маховик машины против часовой стрелки,
установите иглу в крайнее верхнее положение.
(3)Ослабьте установочный винт при помощи
шестигранного ключа и выньте иглу.
Установка иглы
(1) Выключите машину при помощи сетевого выключателя.
(2) Поворачивая маховик машины против часовой стрелки,
установите игольный стержень в крайнее верхнее
положение.
(3) Держа иглу плоской частью от себя, вставьте ее вверх
до упора.
(4) Надежно затяните установочный винт шестигранным
ключом.
1
Установочный винт
2
Затяжка
3
Ослабление
4
Шестигранный ключ
5
Окно
6
Левая игла
7
Центральная игла
8
Правая игла
Описание иглы
Как проверить состояние иглы
1
Задняя часть
2
Передняя часть
3
Плоская часть
4
Канавка
5
Плоская поверхность
6
Положите иглу на ее плоскую
часть и убедитесь в том, что
просвет одинаков по всей длине.
ПРИМЕЧАНИЕ:
Меры предотвращения повреждения материала.
Уменьшить риск повреждения материала во время шитья вы можете, применяя иглу SCHMETZ 130/705H (90/#14)
BALL POINT (Игла с шариковым кончиком).
5
1
4
6 7 8
2
3
1
2
3
4
5
6
