Техническое обслуживание 169
5
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
d

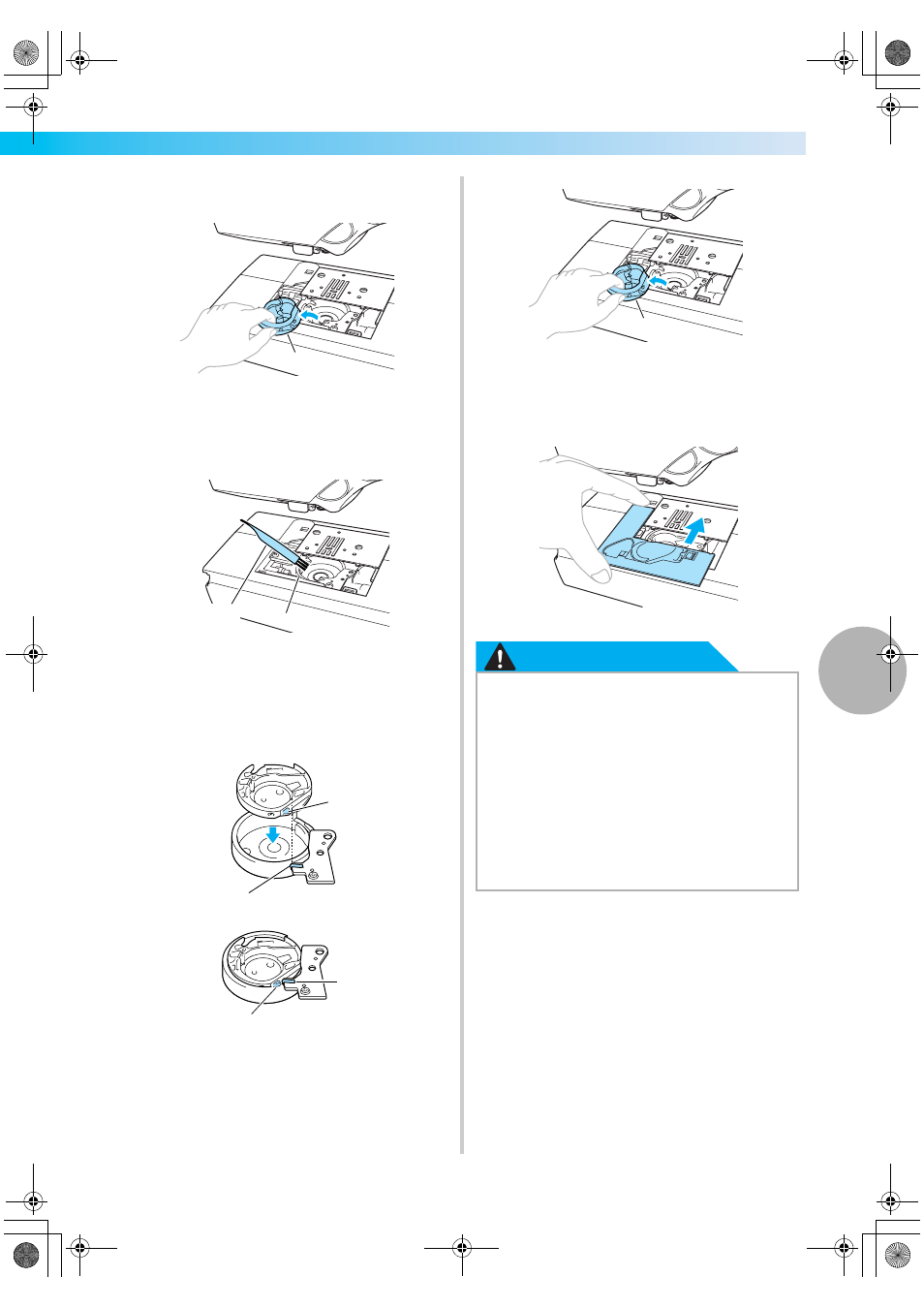

Снимите челночное устройство.
Возьмитесь за подшпульник и выньте его.
a Подшпульник
e
При помощи щеточки или пылесоса удалите
обрывки нити и пыль из челнока и из
окружающих его механизмов и с поверхностей.
a Щеточка для очистки
b Ход челнока
• Не смазывайте челночное устройство.
f
Вставьте челнок таким образом, чтобы выступ
челночного устройства совпадал с пружиной.
a Выступ
b Пружина
a Подшпульник
g
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
ВНИМАНИЕ
1
1
2
1
2
2
1
● Никогда не пользуйтесь челноком, на
котором имеются царапины. Это может
привести к запутыванию верхней нити,
поломке иглы или ухудшению
характеристик машины. По поводу
приобретения нового челнока (код детали:
XC3153 051) обратитесь в ближайший
уполномоченный сервисный центр.
● Убедитесь в правильной установке
челнока. В противном случае возможна
поломка иглы.
1
