Искусное вышивание 141
4
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
c

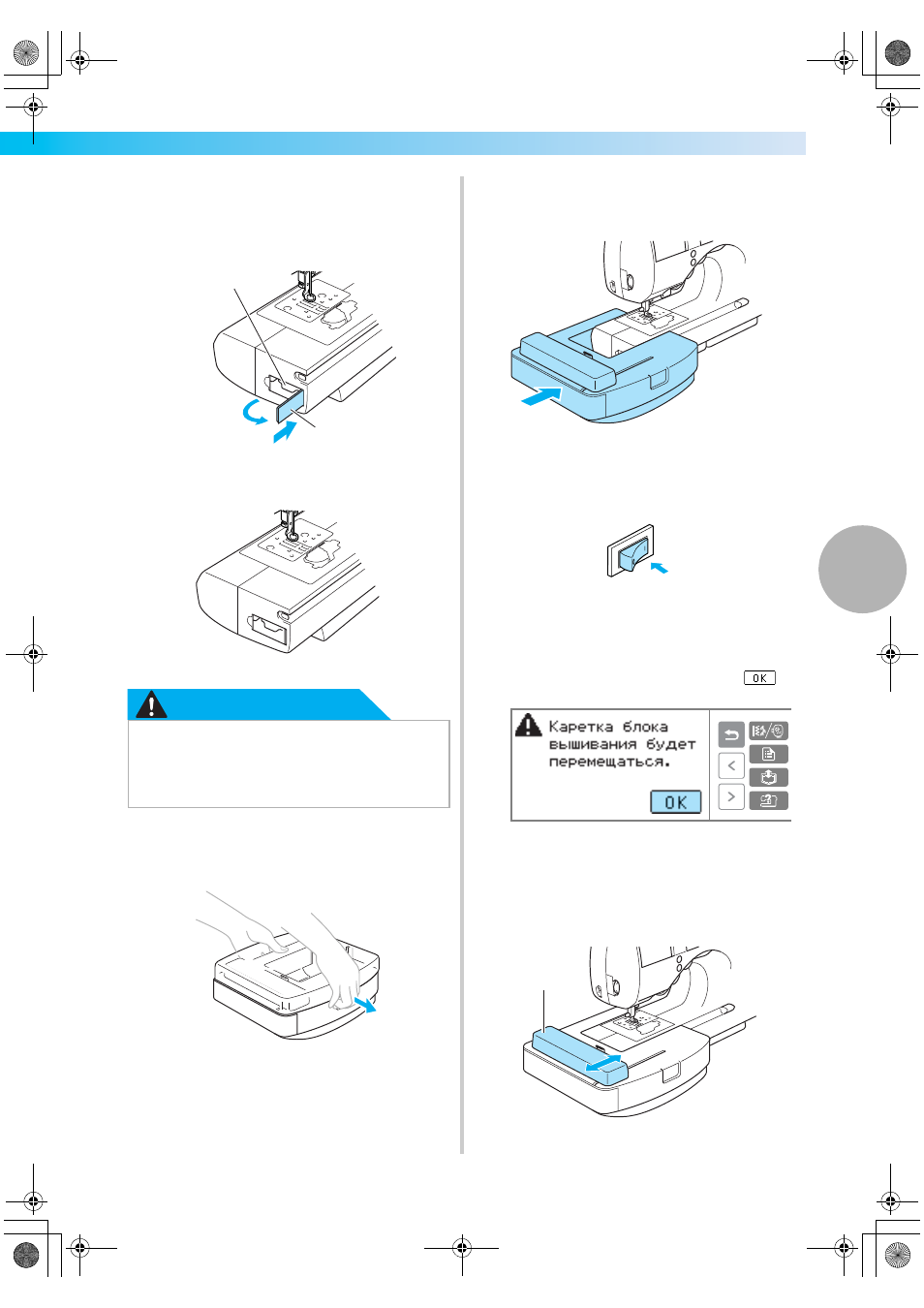

Откройте крышку соединительного гнезда
вышивального модуля (на левой стороне
рукавной платформы).
Потяните крышку на себя и задвиньте ее
обратно в гнездо.
a Соединительное гнездо вышивального модуля
b Крышка
ВНИМАНИЕ
d
Снимите крышку вышивального модуля.
Откиньте язычки на боковых сторонах
крышки и снимите ее, подняв вверх.
e
Наденьте вышивальный модуль на рукавную
платформу.
Вдвиньте модуль до щелчка.
X Вышивальный модуль установлен.
f
Включите швейную машину.
X На ЖКИ дисплее появляется сообщение.
g
Убедитесь в том, что вблизи вышивального
модуля не находятся руки или другие
предметы, после чего нажмите кнопку
на
ЖКИ.
• При нажатии на дисплей ЖКИ в режиме
показа анимационной заставки выводится
показанное выше сообщение.
X Вышивальный модуль перемещается в
исходное положение.
a Каретка
● Задвиньте крышку в гнездо до конца. Если
присоединить вышивальный модуль при
незадвинутой крышке, возможно
возникновение неисправностей.
2
1
1
2
1
