58
Abstimmung des Herds auf eine andere Gassorte.
Dies darf nur von einem entsprechend qualifizierten und autorisierten Installateur vorgenom-
men werden.
Falls das Gas, mit dem der Herd gespeist werden soll, andere Parameter besitzt als das Gas,
für welches der Herd nach seiner Bauart ausgelegt ist, d.h. G20 20 mbar, sind die Brenner-
düsen auszutauschen und eine Flammenkalibrierung durchzuführen.

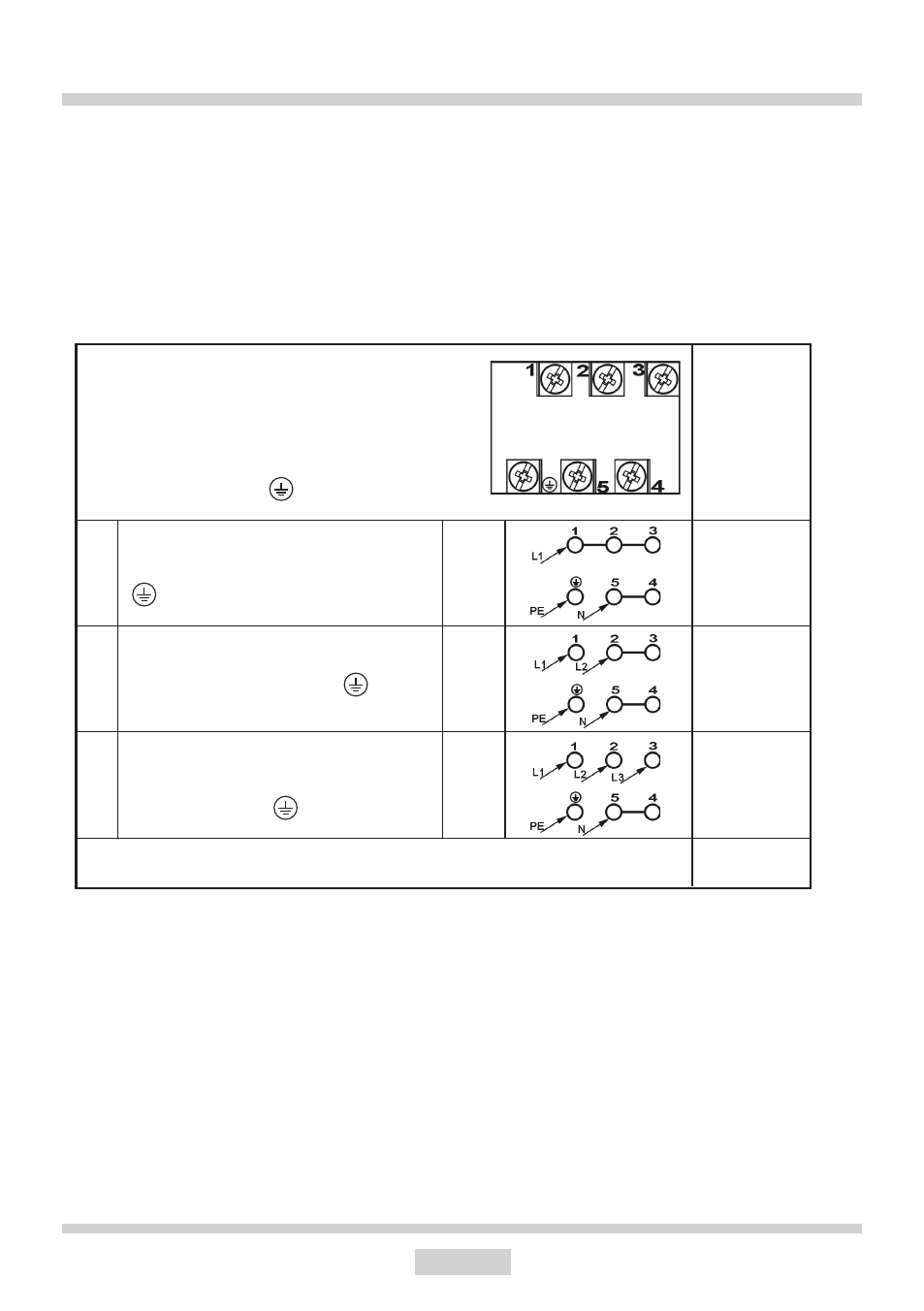

Anschluss-Schaltplan
Schema möglicher Anschlüsse
Achtung! Spannung der Heizelemente 230V.
Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter
vom Netz mit der Klemme
PE verbunden werden.
Empfohlene Art
der Anschluss-
leitung
Bei 230V Netz Einphasenanschluss mit Be-
trieb snull. Brücken verbinden die Klemmen
1-2-3 sowie Klemmen 4-5 Schutzleiter auf
Bei 400/230 Netz
Zweiphasenanschluss mit
Be trieb snull. Brücken verbinden Klemmen
2-3 so wie 4-5. Schutzleiter auf
Bei 400/230V Netz Dreiphasenanschluss
mit Be trieb snull. Brücken verbinden 4-5.
Phasen re ihen fol ge nach 1-2-3. Null auf
4-5, Schut zle iter auf
1.
2.
3.
1/N~
2/N~
3/N~
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
INSTALLATION
Achtung!
Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten An-
schlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit
einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen.
Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und
Schaltplan durchzulesen.
