INSTALAREA
DESERVIREA
Pînă la prima conectare a instalaţiei
• Instalaţia trebuie bine curăţată. Suprafaţa de ceramică este necesar de întrebuinţat ca o
suprafaţă din sticlă
• Pînă la prima conectare a instalaţiei se pot strecura mirosuri deaceea în încăperea unde
se află instalaţia trebuie conectat sistemul de ventilare, sau de deschis geamul.
• Trebuie de efectuat operaţiuni de deservire, respectînd indicaţiile privind tehnica de
securitate.
Atenţie! Tensiunea
elementelor radiante
230V
HO5VV-
F3G4
HO5VV-
F4G2,5

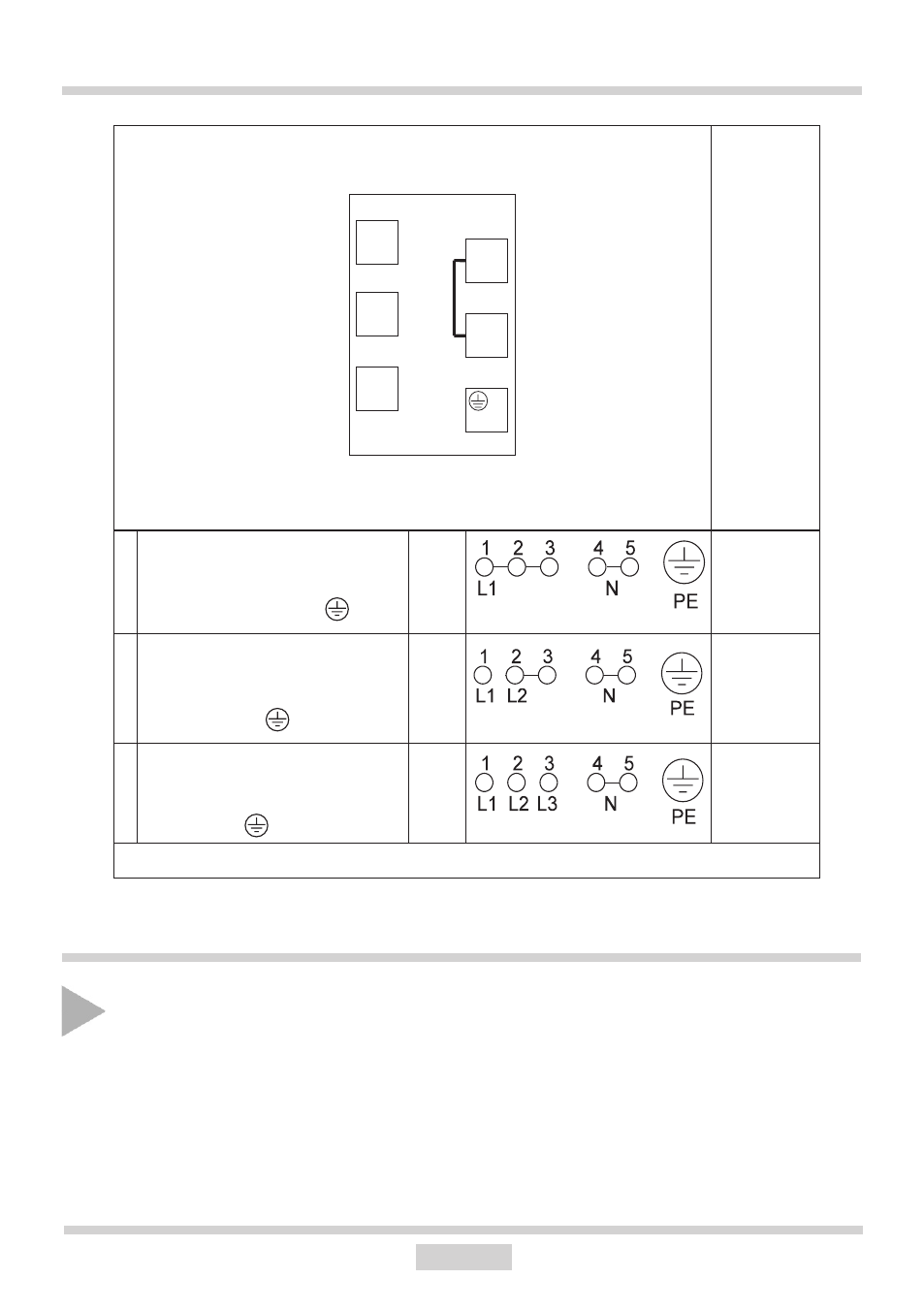

SCHEMA RACORDĂRILOR POSIBILE
1
2
la reţea de 230V racordare mo-
nofazată cu cablu zero, puntea
cuplează clemele 1-2-3 şi 4-5,
cablul de protecţie la
la reţea 400/230V racordare
bifazată cu cablu zero, puntea
cuplează clemele 2-3 şi 4-5, cablul
de protecţie la
1/N-
~
2/N-
~
L1=R, L2=S, L3=T, N=clema conductorului de nul, PE = clema cablului de protecţie
Atenţie! La orice fel de racordare, cablul de protecţie trebuie să fie
racordat cu clema PE
Tipul de
cablu de
racordare
recomandat
la reţea 400/230V racordare tri-
fazazată cu cablu zero , puntea
cuplează clemele 4-5, cablul de
protecţie la
3/N-
~
HO5VV-
F5G1,5
3
1
2
3
3
L
2
L
1
L
N
PE
5
N
4
