33

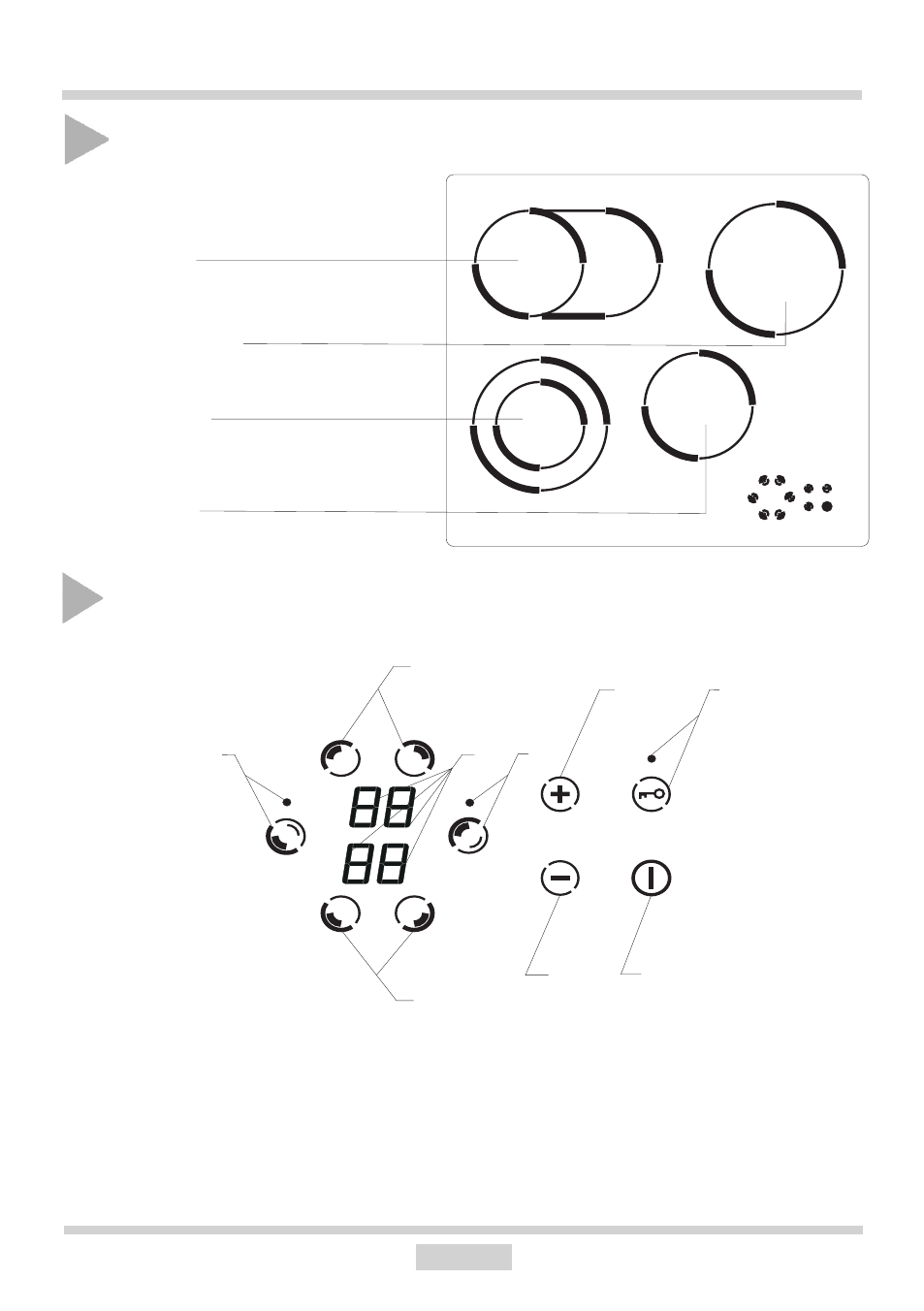

DESCRIEREA INSTALAŢIEI
DESCRIEREA PLITEI BHC6*
Comanda de control
sfera de încălzire posterioară
din dreapta – diametru 180
sfera dublă de încălzire posterioară
din stînga – diametru 140x250
sfera dublă de încălzire exterioară
din stînga – diametru 180/120
sfera de încălzire exterioară din
dreapta – diametru 145
1. Sensorul de bază
2. Sensorul de selectare a sferei de
încălzire
3. Indicatorii sferelor de încălzire
4. Sensorul „minus” (-)
5. Sensorul „plus” (+)
4 1
2
2
5 7
6b 6a 3
6 a. Sensorul sferei duble – posterioare din
dreapta cu diodul LED
6 b. Sensorul sferei duble – exterioare din
stînga cu diodul LED
7. Sensorul „cheie” cu diodul de
semnalizare LED
