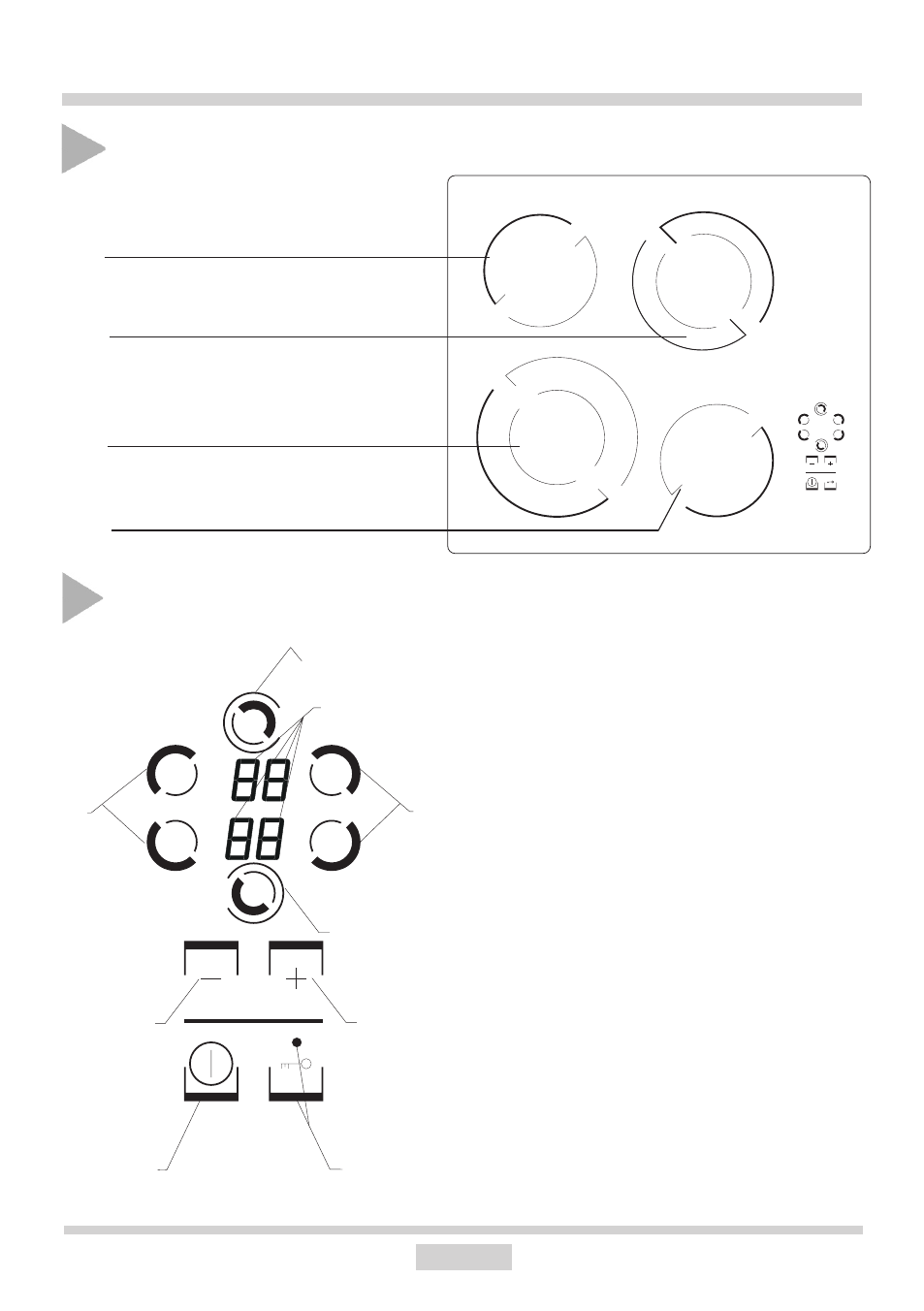

DESCRIEREA INSTALAŢIEI
Comanda de control
sfera de încălzire posterioară din
stînga – diametru 145
sfera dublă de încălzire posterioară
din dreapta – diametru 180/120
sfera dublă de încălzire exterioară
din stînga – diametru 210/120
sfera de încălzire exterioară din
dreapta – diametru 145
1. Sensorul de bază
2. Sensorul de selectare a sferei de încălzire
3. Indicatorii sferelor de încălzire
4. Sensorul „minus” (-)
5. Sensorul „plus” (+)
6 a.Sensorul sferei duble – posterioare din
dreapta cu diodul LED
6 b.Sensorul sferei duble – exterioare din
stînga cu diodul LED
7. Sensorul „cheie” cu diodul de semnalizare
LED
Descrierea plitei BHC6*
1
2
2
7
5
4
3
6b
6a
