S90 XS/S70 XS Pуководство пользователя
15
Элементы управления и функции

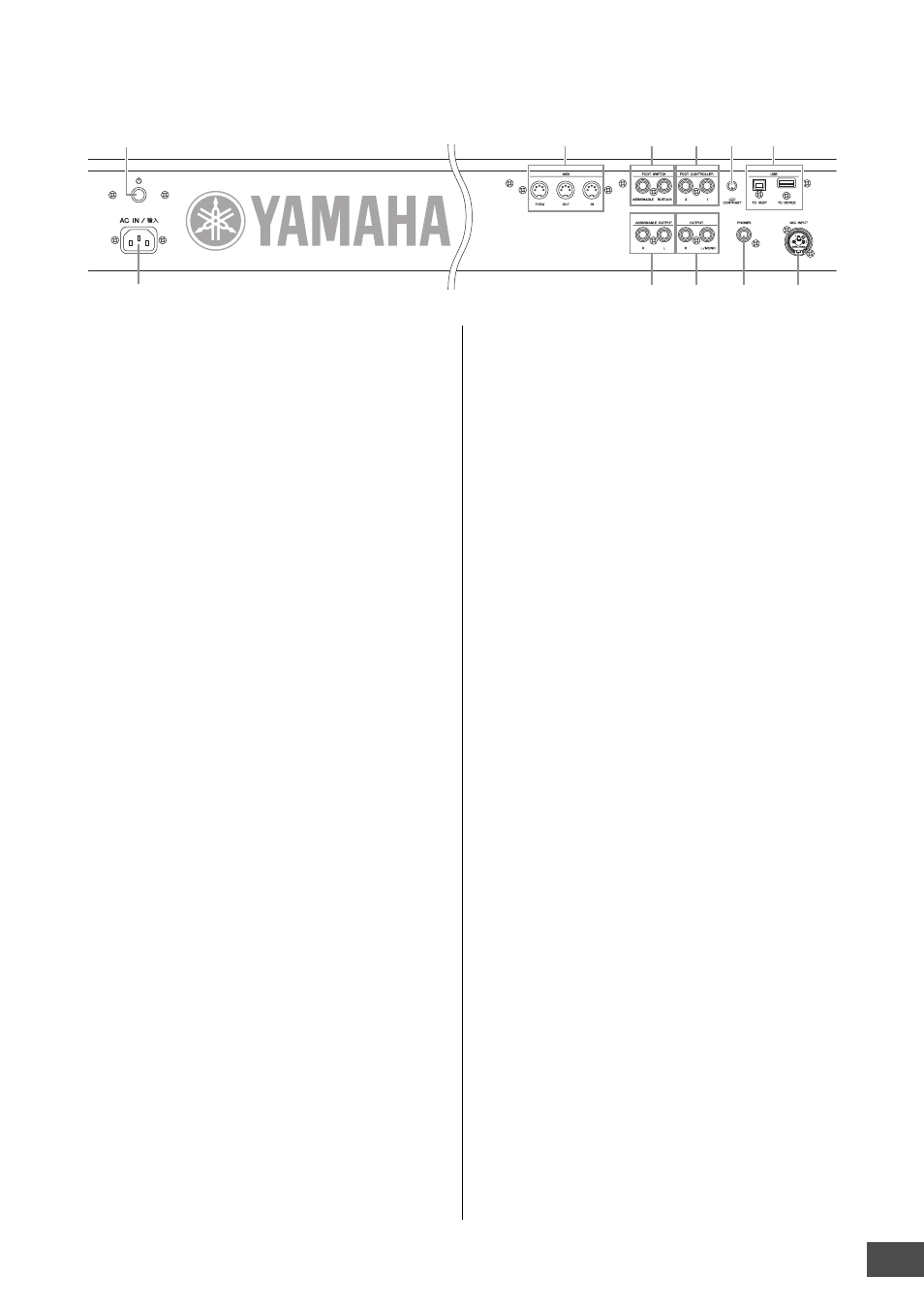

Задняя панель
( Выключатель питания)
Служит для включения или выключения питания (ON ( ) или
OFF ( )).
Разъем AC IN
Служит для подключения прилагаемого кабеля питания.
Используйте только кабель питания переменного тока,
прилагаемый к инструменту S90 XS/S70 XS.
Разъемы MIDI IN, OUT и THRU
Разъем MIDI IN служит для приема управляющих данных или
данных исполнения с другого MIDI-устройства, например
внешнего секвенсора. Используйте этот разъем для управления
синтезатором с внешнего MIDI-устройства. Разъем MIDI OUT
служит для передачи всех управляющих данных, данных
исполнения или воспроизведения с инструмента S90 XS/S70 XS
на другое MIDI-устройство, например внешний секвенсор.
Более того, можно использовать инструмент S90 XS/S70 XS для
управления внешними MIDI-устройствами. Разъем MIDI THRU
служит для перенаправления принимаемых MIDI-данных (через
MIDI IN) на подключенные устройства, позволяя выстраивать
цепочки дополнительных MIDI-инструментов.
Гнезда FOOT SWITCH
Служат для подключения педального переключателя FC3/FC4/
FC5 (продается отдельно) к гнезду SUSTAIN и педального
переключателя FC4/FC5 к гнезду ASSIGNABLE. При
подключении к гнезду SUSTAIN поддерживаются элементы
управления педального переключателя. При подключении к
гнезду ASSIGNABLE педальный переключатель может управлять
только одной из разных назначенных функций.
Гнезда 1 и 2 FOOT CONTROLLER
К этим гнездам можно подключить ножной контроллер (FC7 и т. п.,
продается отдельно). Каждое гнездо позволяет непрерывно
управлять одной из различных назначаемых функций, таких как
громкость, тон, высота тона или другие характеристики звука.
Регулятор LCD Contrast
Служит для настройки контрастности ЖК-дисплея.
USB-разъемы
Существуют два типа USB-разъемов. Разъемы обоих этих типов
имеются на задней панели инструмента. Разъем USB TO HOST
служит для подключения инструмента к компьютеру с помощью
USB-кабеля. USB-соединение между инструментом и
компьютером может использоваться только для передачи MIDI-
данных. В отличие от MIDI-интерфейса, USB-интерфейс может
обслуживать множество портов при передаче данных по одному
кабелю. USB-соединение между инструментом и компьютером
может использоваться только для передачи MIDI-данных.
Передача аудиоданных через USB-интерфейс невозможна.
Разъем USB TO DEVICE используется для подключения
инструмента к запоминающему USB-устройству (дисководу
жестких дисков, дисководу CD-ROM, флэш-накопителю и т. п.)
через USB. Это позволяет сохранять созданные на инструменте
данные на внешнем запоминающем USB-устройстве, а также
загружать данные с устройства на инструмент. Операции
сохранения/загрузки могут выполняться в режиме File (Файл).
Гнезда ASSIGNABLE OUT L и R
Эти выходные гнезда являются независимыми по отношению к
основным выходным гнездам (гнезда L/MONO и R, показанные
ниже) и могут быть назначены для любой клавиши тембра
ударных или партии. Это позволяет маршрутизировать
определенные тембры или звуки для обработки с помощью
внешнего генератора эффектов.
Для этих гнезд можно назначать следующие партии.
• Клавиша тембра ударных, для которой назначен ударный
инструмент/перкуссия.
• Каждая партия исполнения*
• Каждая партия множества*
• Щелчок (метроном)
*Включая партию аудиовхода (A/D IN Part)
Гнезда OUTPUT L/MONO и R
Аудиосигналы линейного уровня выводятся через эти гнезда для
подключения наушников. Для монофонического выходного
сигнала следует использовать гнездо L/MONO.
Гнездо PHONES
Это гнездо служит для подключения пары наушников.
(Стандартное гнездо для стереонаушников)
Гнездо MIC INPUT
Через это комбинированное гнездо могут вводиться внешние
аудиосигналы. К гнездам MIC INPUT можно подключить
микрофон. Этот аудиосигнал может использоваться в качестве
входного сигнала для A/D Input Part (Партия А/Ц входа) в
режимах Performance/Multi (Исполнение/Множество). Следует
использовать штекер XLR или 1/4-дюймовый монофонический
штекер.
