Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist,
bevor Sie die Anschlüsse durchführen.
• Verbinden Sie die Eingänge mit Schraubbefestigung an der
Rückseite der Lautsprecher über das Lautsprecherkabel mit den
Lautsprecher-Ausgängen des Verstärkers (oder Receivers).
• Schließen Sie die (+)-Anschlüsse am Verstärker (oder
Receiver) an die (+)-Anschlüsse des jeweiligen Lautsprechers
an und stellen Sie sicher, dass die Farbcodierung am Kabelende
berücksichtigt wird. Verbinden Sie die (–)-Anschlüsse der
Komponenten über die andere Ader des Kabels.
• Schließen Sie einen Lautsprecher an die linken Anschlüsse des
Verstärker an (durch L markiert) und dann den anderen
Lautsprecher an die rechten Anschlüsse (durch R markiert),
wobei unbedingt darauf geachtet werden muss, dass die
Polarität nicht vertauscht wird (+, –). Falls ein Lautsprecher mit
umgekehrter Polarität angeschlossen wird, wirkt die
Tonwiedergabe unnatürlich und kraftlos.
■Anschluss
1
Lösen Sie den Knopf.
2
Entfernen Sie 10 mm der Isolierung an jedem Ende des
Kabels und verdrehen Sie die freiliegenden Adern sauber und
eng miteinander, wie unten gezeigt.
3
Führen Sie den bloßen Draht ein.
4
Ziehen Sie den Knopf wieder an und sichern Sie die Kabel.
Ziehen Sie leicht an den Kabeln, um zu kontrollieren, ob sie
fest angeschlossen ist.
Hinweise
• Die bloßen Lautsprecherdrähte dürfen nicht miteinander
in Berührung kommen, da dies den Lautsprecher oder den
Verstärker oder auch beides beschädigen könnte.
• Führen Sie nicht die Isolierungsbeschichtung in das Loch
ein. Andernfalls wird möglicherweise kein Ton erzeugt.
■Bei Verwendung eines Bananensteckers
Hinweis
Nehmen Sie diese Abdeckung nur ab, wenn Sie einen
Bananenstecker verwenden.
1
Entfernen Sie die Abdeckung, indem Sie sie zu sich hin
ziehen.
2
Ziehen Sie den Anschlussknopf fest.
3
Stecken Sie einfach den Bananenstecker in den Anschluss.

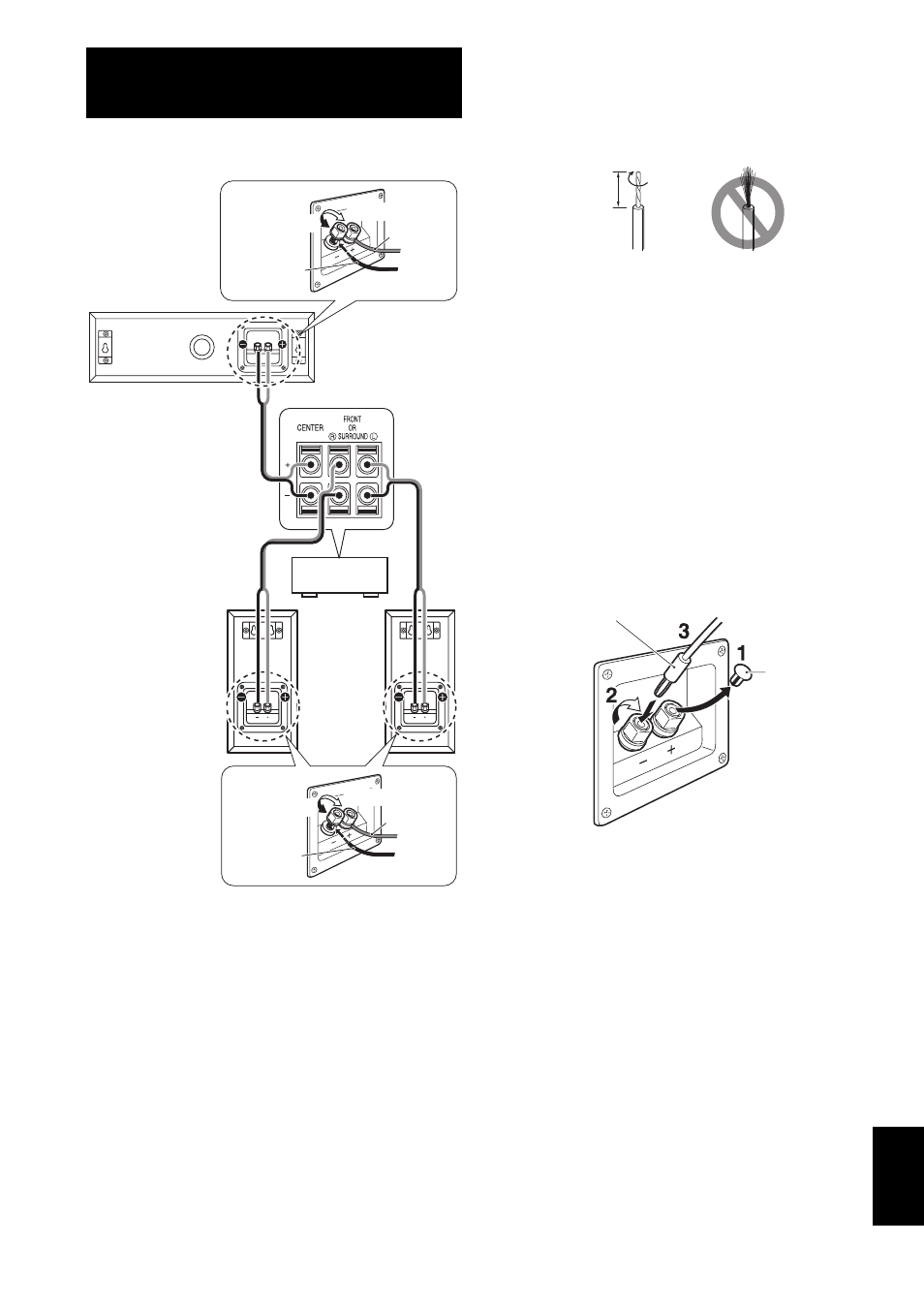

ANSCHLUSS AN DEN
VERSTÄRKER
Lösen
Schwarz (–)
Festziehen
Rot (+)
NS-B210
Verstärker oder
Receiver
NS-C210
NS-B210
Lösen
Schwarz
(–)
Festziehen
Rot (+)
Richtig Falsch
10 mm
Bananenstecker
Abdeckung
