ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
7
Ru
ВВЕДЕНИЕ
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Р
усс
кий

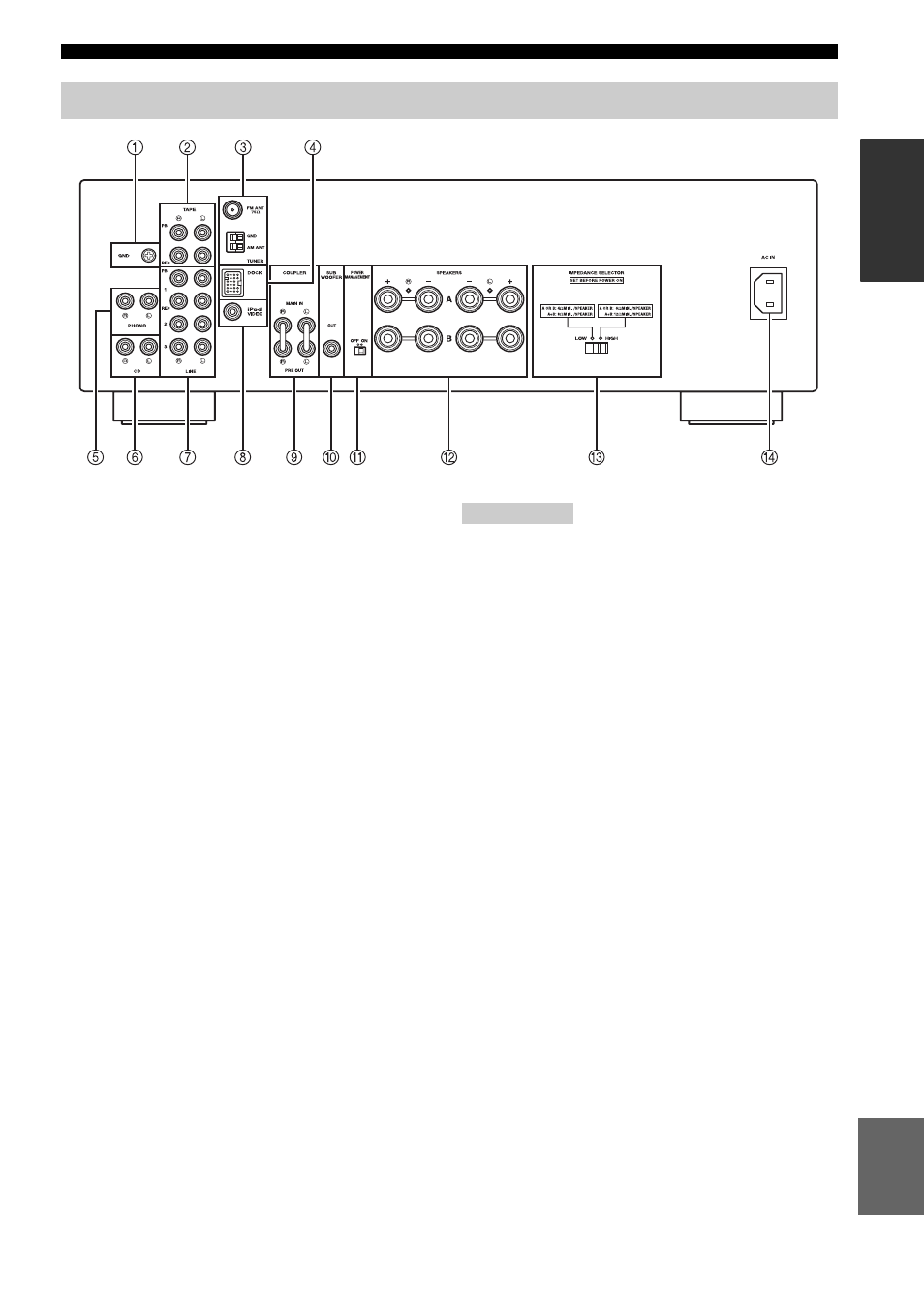

Задняя панель
(R-S700)
1 Разъем GND
Используется для подключения проигрывателя
(смотрите стр. 10).
2 Гнезда TAPE
Используются для подключения магнитофонной
деки (смотрите стр. 10).
3 Разъемы антенн
Используются для подключения антенн
диапазонов FM и AM (смотрите стр. 12).
4 Гнездо DOCK
Используются для подключения дополнительной
Универсальной Док-станции Yamaha для iPod
(такой как YDS-12), беспроводной системы
подключения для iPod (YID-W10) или
беспроводного Bluetooth-аудиоресивера (YBA-10)
(смотрите стр. 27).
5 Гнезда PHONO
Используются для подключения проигрывателя
(смотрите стр. 10).
6 Гнезда CD
Используются для подключения проигрывателя
компакт-дисков (смотрите стр. 10).
7 Гнезда LINE 1-3
Используются для подключения
аудиокомпонентов (смотрите стр. 10).
8 Гнездо выхода iPod VIDEO (только R-S700)
Используется для передачи видеоданных с iPhone/
iPod на видеомонитор, например, телевизор
(смотрите стр. 27).
Вывод видеоданных возможен лишь если iPhone/iPod
подключен к данному аппарату при помощи
Универсальной Док-станции для iPod (такой как YDS-12).
9 Гнезда COUPLER (только R-S700)
Используются для подключения внешнего модуля
(смотрите стр. 13).
0 Гнездо SUBWOOFER OUT
Используется для подключения сабвуфера со
встроенным усилителем (смотрите стр. 10).
A Переключатель POWER MANAGEMENT
Используется для включения или выключения
функции автоматического отключения питания.
Если эта функция включена, данный аппарат
автоматически перейдет в режим ожидания по
прошествии некоторого времени бездействия
(доступны 3 варианта настройки; смотрите
стр. 34).
B Разъемы SPEAKERS
Используются для подключения динамиков
(смотрите стр. 10).
C Переключатель IMPEDANCE SELECTOR
Используется для выбора настроек сопротивления
(смотрите стр. 11).
D AC IN (только R-S700)
Используется для подключения прилагаемого
кабеля питания (смотрите стр. 13).
Примечание
