11
Ru

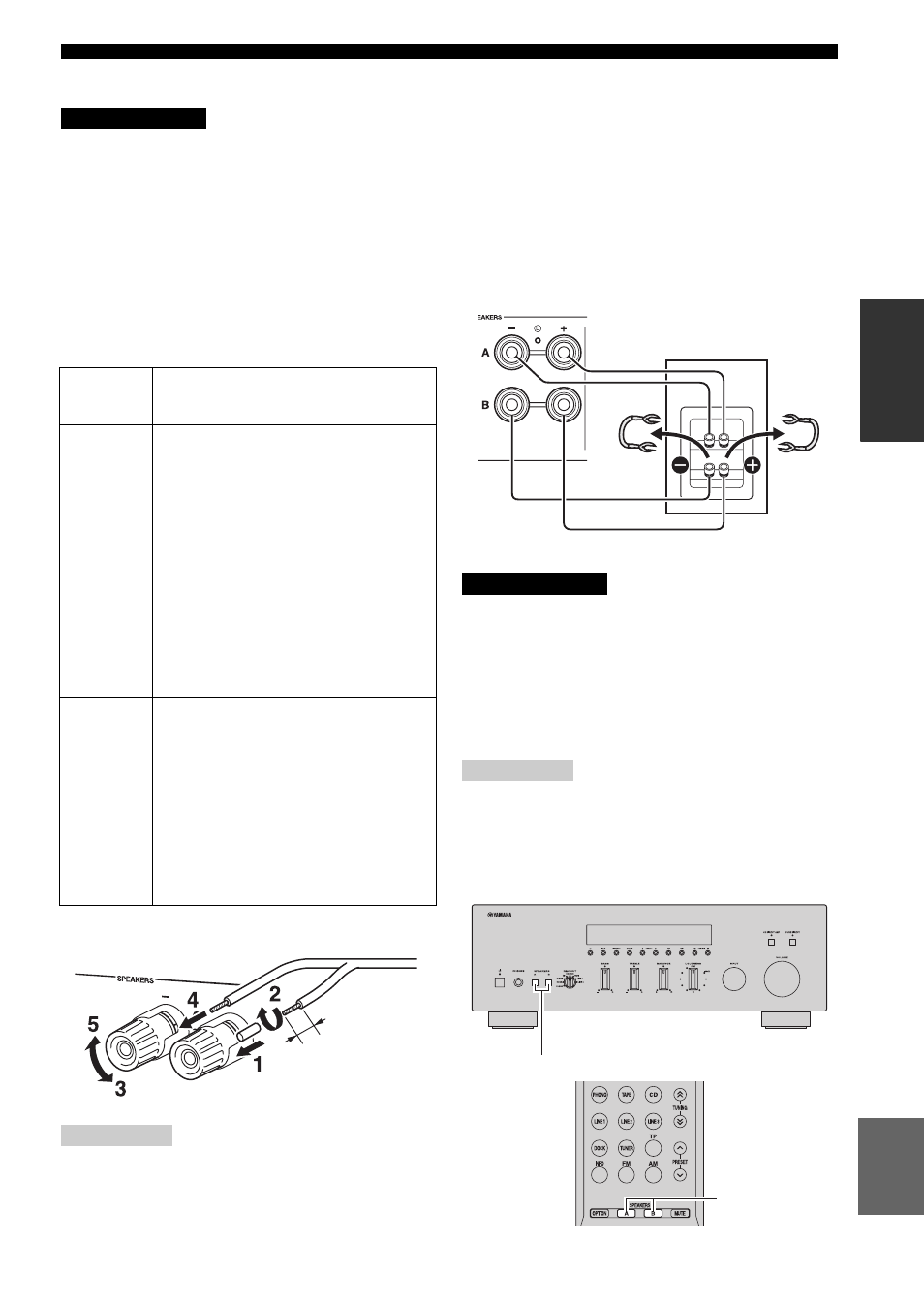

ПОДКЛЮЧЕНИЯ
ПО
ДГ
О
Т
ОВК
А
Р
усс
кий
■ Переключатель IMPEDANCE SELECTOR
Не изменяйте положение переключателя IMPEDANCE
SELECTOR при включенном питании аппарата,
поскольку это может привести к его повреждению.
Если включить аппарат не удается, переключатель
IMPEDANCE SELECTOR может не полностью
находиться в одном из положений. Если это так,
отсоедините кабель питания и до конца поверните
переключатель в одно из положений.
Выберите положение переключателя (LOW или
HIGH) в зависимости от сопротивления динамиков
системы.
■ Подключение кабелей динамиков
При подключении кабелей к разъемам динамиков
вставляйте только оголенный кабель. Если вставить
изолированный кабель, соединение может оказаться
слабым и звук не будет слышен.
■ Подключение с помощью кабеля Bi-wire
При подключении с помощью кабеля Bi-wire звук
канала низкочастотного динамика отделен от
соединенного канала среднечастотного и
высокочастотного динамиков. Динамики,
поддерживающие подключение с помощью кабеля
Bi-wire, оснащены четырьмя разъемами с клеммами.
С помощью этих двух наборов разъемов звук
динамиков можно выводить по двум независимым
каналам. C помощью этих соединений динамики
средних и высоких частот можно подключить к
одному набору разъемов, а динамик низких частот –
к другому набору разъемов.
Аналогичным образом подключите кабели
динамиков к другому набору разъемов.
При подключении с помощью кабеля Bi-wire
установите переключатель IMPEDANCE
SELECTOR в положение HIGH или LOW в
зависимости от сопротивления динамиков:
6
Ω или больше: HIGH (R-S700)
8
Ω или больше: HIGH (R-S500)
4
Ω или больше: LOW
Смотрите стр. 11 для получения дополнительных
сведений о Переключатель IMPEDANCE SELECTOR.
При подключении с помощью кабеля Bi-wire снимите
перемычки или кабели динамика.
y
Для использования подключения с помощью кабеля Bi-
wire нажмите кнопки SPEAKERS A и SPEAKERS B на
фронтальной панели или пульте ДУ так, чтобы
индикаторы SP A и B на фронтальной панели загорелись.
ВНИМАНИЕ
Положение
переключа
теля
Уровень сопротивления
HIGH
• При использовании одного набора динамиков
(A или B), сопротивление каждого динамика
должно составлять 6
Ω или больше (R-S700) и
8 Ω или больше (R-S500).
• При одновременном использовании
двух наборов динамиков (A и B)
сопротивление каждой колонки должно
равняться 12
Ω или больше (R-S700) и
16 Ω или больше (R-S500).
• При подключении с помощью кабеля bi-
wire сопротивление каждого динамика
должно составлять 6
Ω или больше
(R-S700) и 8 Ω или больше (R-S500).
Подключение с помощью кабеля
Bi-wire смотрите на стр. 11.
LOW
• При использовании одного комплекта
(A или B), сопротивление каждого
динамика должно составлять 4
Ω или выше.
• При одновременном использовании
двух комплектов (A и B) сопротивление
каждого динамика должно составлять
8
Ω или выше.
• При подключении с помощью кабеля bi-
wire сопротивление каждого динамика
должно составлять 4
Ω или выше.
Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.
Примечание
Снимите
около 10 мм
изоляции с
каждого конца
кабеля
подключения
динамиков.
ВНИМАНИЕ
Примечание
Данный аппарат
Динамик
SPEAKERS A/B
SPEAKERS A/B
