ПОДКЛЮЧЕНИЯ
10
Ru
• Не подключайте этот аппарат или другие компоненты к источнику главного питания, пока не будет
завершено подключение всех компонентов.
• Все подключения должны быть правильными: L (левый) к L, R (правый) к R, “+” к “+” и “–” к “–”.
Если подключение выполнено ненадлежащим образом, из динамиков не будет выводиться звук, а
если не соблюдена полярность динамиков, звук будет неестественным с пониженным уровнем нижних
частот. См. инструкцию по эксплуатации каждого из компонентов.
• Для аудиокомпонентов используйте кабели с разъемами RCA (за исключением подключения к
динамикам и гнездам DOCK).
• Перед подключением динамиков следует выставить селектор IMPEDANCE SELECTOR в нужное
положение. Подробнее смотрите на стр.11.
• Избегайте соприкосновения оголенных частей кабелей динамиков друг с другом или с
металлическими частями этого аппарата. В противном случае это может стать причиной
повреждения аппарата и/или динамиков.
y
• Гнезда PHONO предназначены для подключения проигрывателя со звукоснимающей головкой MM.
• Подсоедините проигрыватель к разъему GND для уменьшения шумов сигнала. Однако для некоторых
проигрывателей меньшее количество шума наблюдается без подключения разъема GND.
ПОДКЛЮЧЕНИЯ

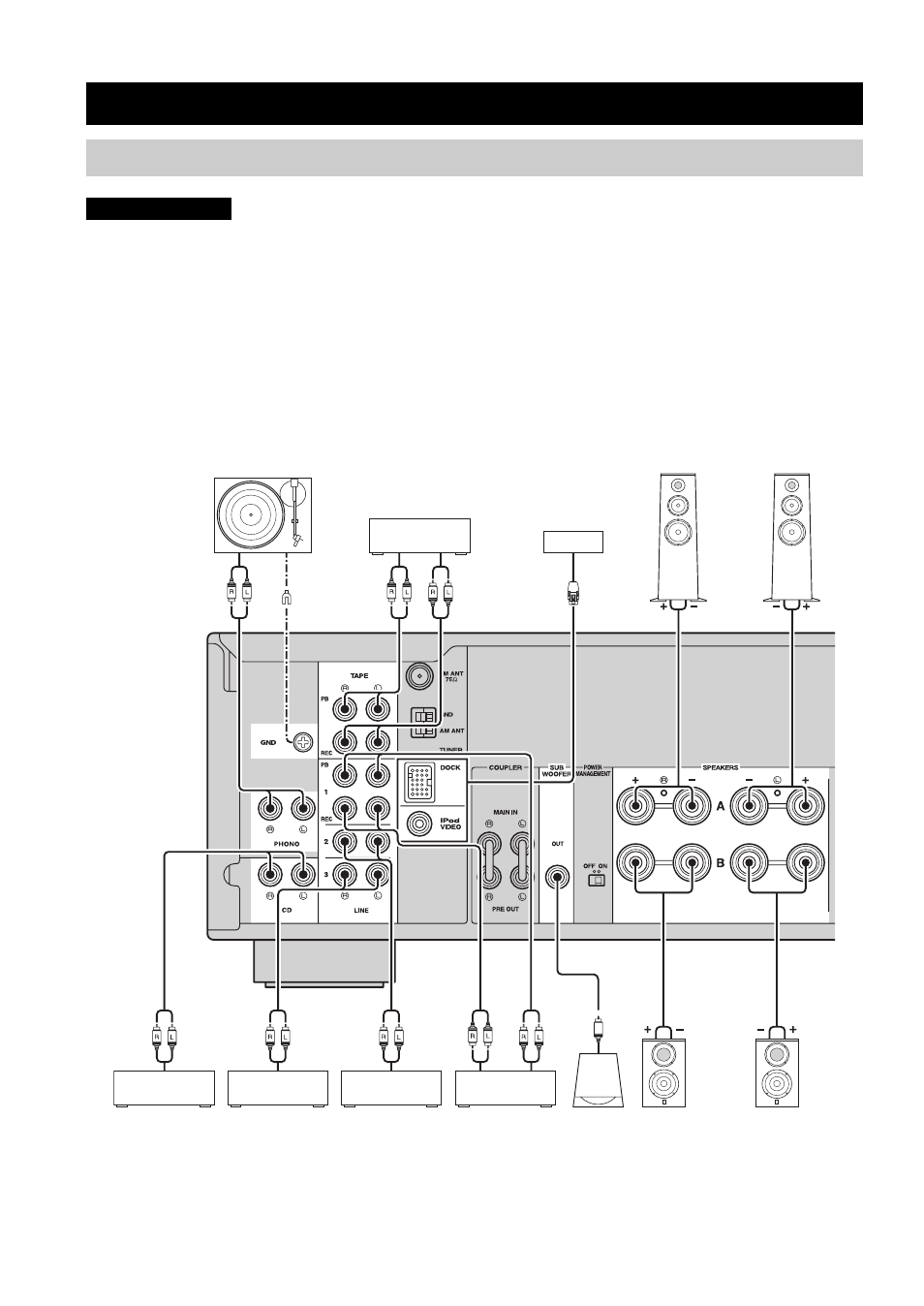

Подключение динамиков и компонентов источников
ВНИМАНИЕ
Проигрыватель
Видеомагнитофон
и т. п.
Аудиовыход
Устройство
записи компакт-
дисков и т. п.
DVD-
проигрыватель
и т. п.
Магнитофонная
дека
GND
Аудиовыход
Динамики A
Сабвуфер
Сведения о других
компонентах,
подключаемых к
этому аппарату,
смотрите. на стр. 27.
Аудиовход
Аудиовыход Аудиовыход Аудиовыход Аудиовход
Аудиовыход
Динамики B Проигрыватель
компакт-
дисков
