Инструкция по эксплуатации Prology MDN-2660T
Страница 49
49
Назначение отдельных проводов и разъемов
на задней панели устройства
Оранжевый (ILLUMI)
Подключите данный провод к лампе габаритных огней (+12 В). При включении
габаритных огней в т¸мное время суток яркость подсветки экрана будет снижена,
чтобы снизить нагрузку на зрение (в дневное время яркость экрана и дисплея по-
вышена для более ч¸ткой видимости изображения).
Розовый (REVERSE)
Если к разъему CAMERA VIDEO (стр. 47) подключена камера заднего обзора,
то при включении передачи заднего хода автомобиля режим воспроизведения
автоматически переключится на обзор с камеры. После выключения передачи
заднего хода устройство автоматически верн¸тся к предыдущему режиму.
Зеленый/Белый (BRAKE)
Подключите данный провод к проводу концевого выключателя стояночного
тормоза. Чтобы предотвратить просмотр видео и изображений во время движе-
ния, на экран будет выводиться предупреждающее сообщение до тех пор, пока
не будет включен стояночный тормоз. Пассажиры на заднем сидении могут про-
сматривать изображение на дополнительном мониторе (в комплект не входит).

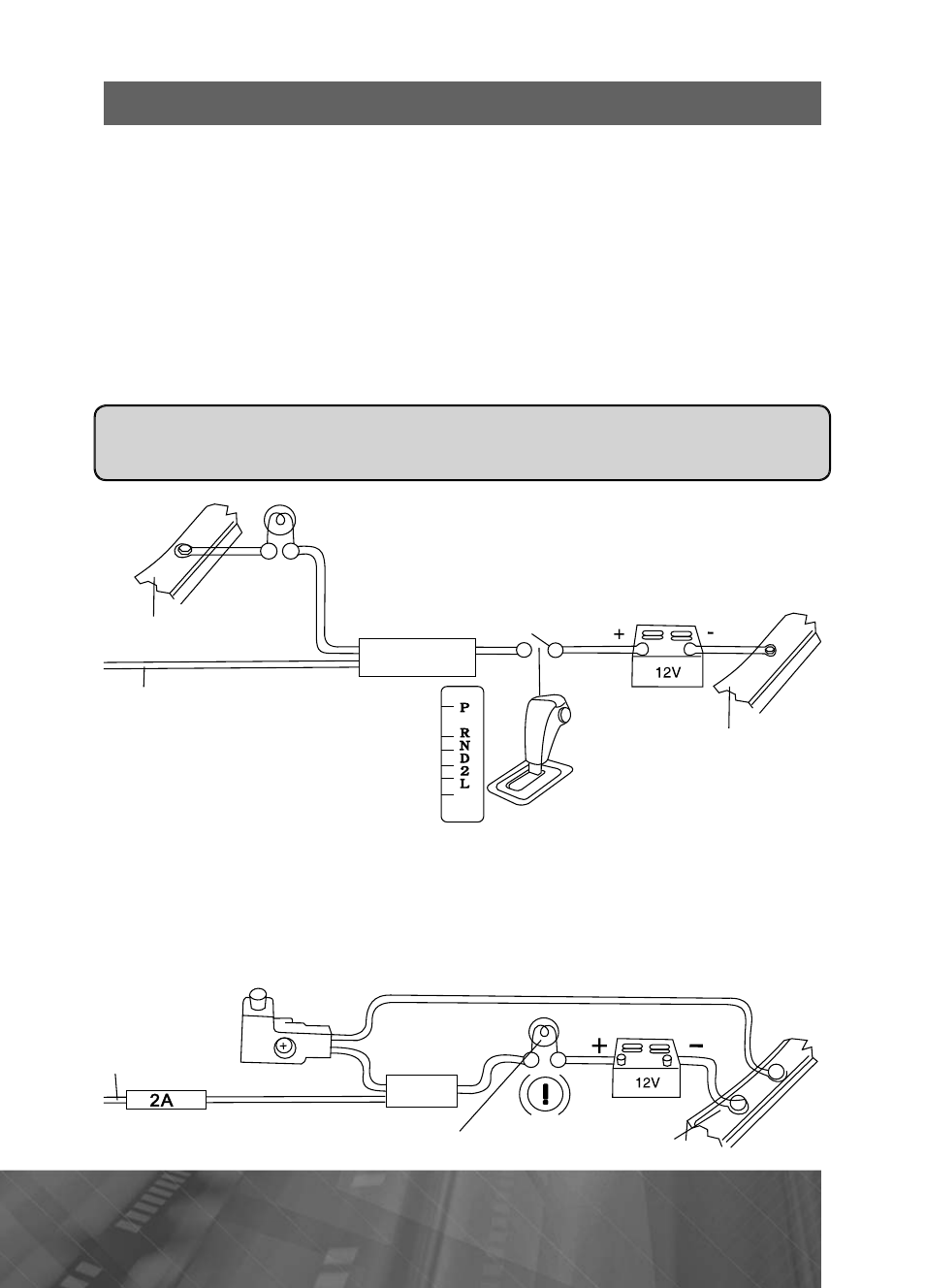

Лампа сигнала заднего хода
Аккумулятор
Корпус автомобиля
Корпус автомобиля
Коробка
переключения передач
Розовый провод REVERSE
ВНИМАНИЕ!
• Если данный провод не подключен в соответствии со схемой, то при
включении заднего хода устройство не переключится в режим «Камера».
Провод
концевого
выключателя
стояночного
тормоза
Лампа стоп-сигнала
Корпус автомобиля
Аккумулятор
