Инструкция по эксплуатации Prology MDN-2660T
Страница 48
48
PROLOGY MDN-2660T

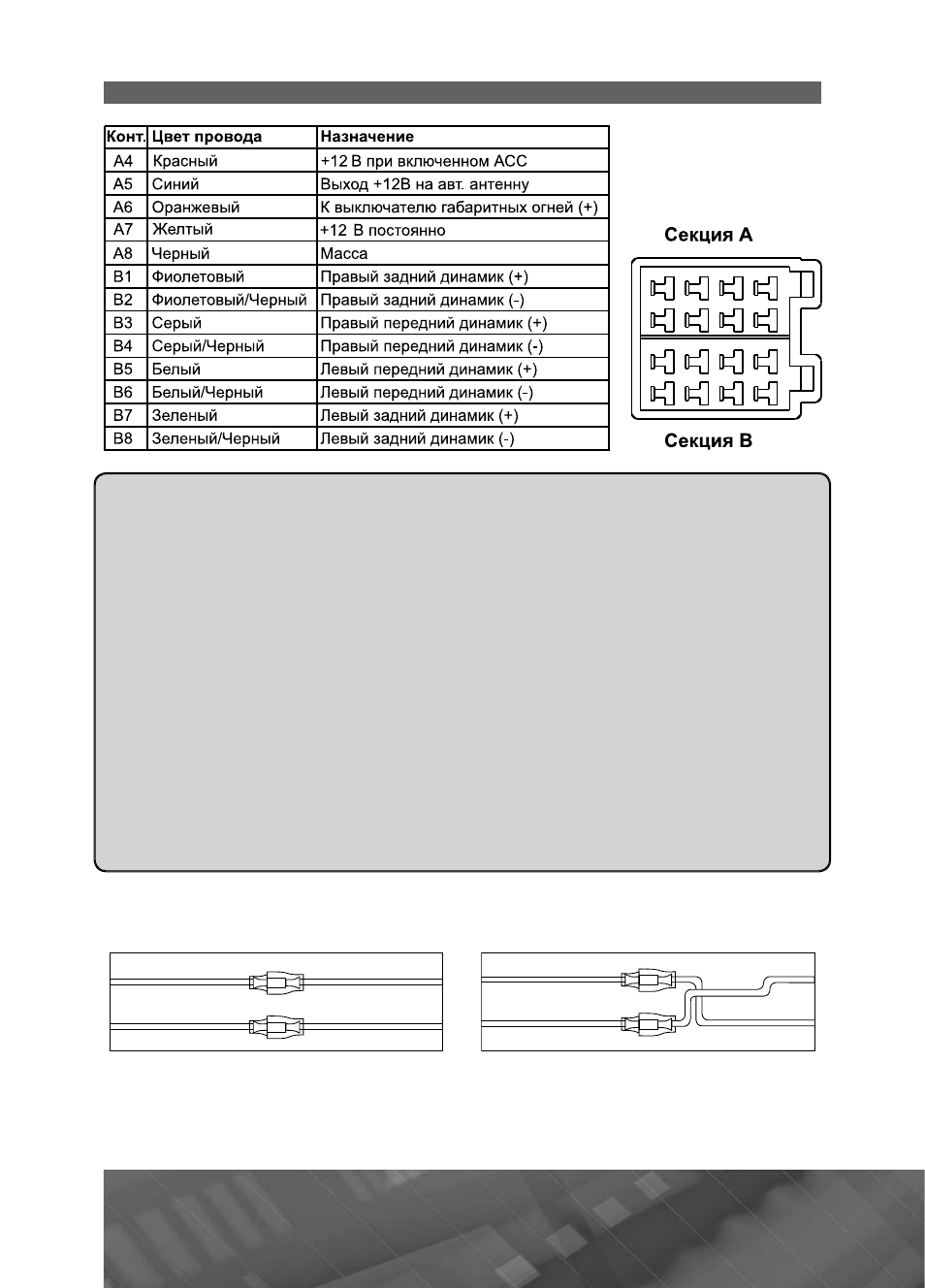

Назначение и расположение контактов разъема ISO
В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Желтый
Красный
Желтый
Красный
Желтый
Красный
Желтый
Красный
Внимание!
• Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
• В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание про-
водов на массу автомобиля, на провод питания +12 В или друг с другом.
• Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжитель-
ной стоянке.
• Ж¸лтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
• Ч¸рный провод устройства должен быть подсоедин¸н к заземл¸нной метал-
лической части автомобиля. Если Вы не смогли найти подходящий болт или
винт, просверлите отверстие в металлической детали автомобиля и винтом
закрепите в н¸м провод. Для обеспечения хорошего заземления удалите кра-
ску и грязь с тех областей поверхности, с которыми соприкасается провод.
