30
RO

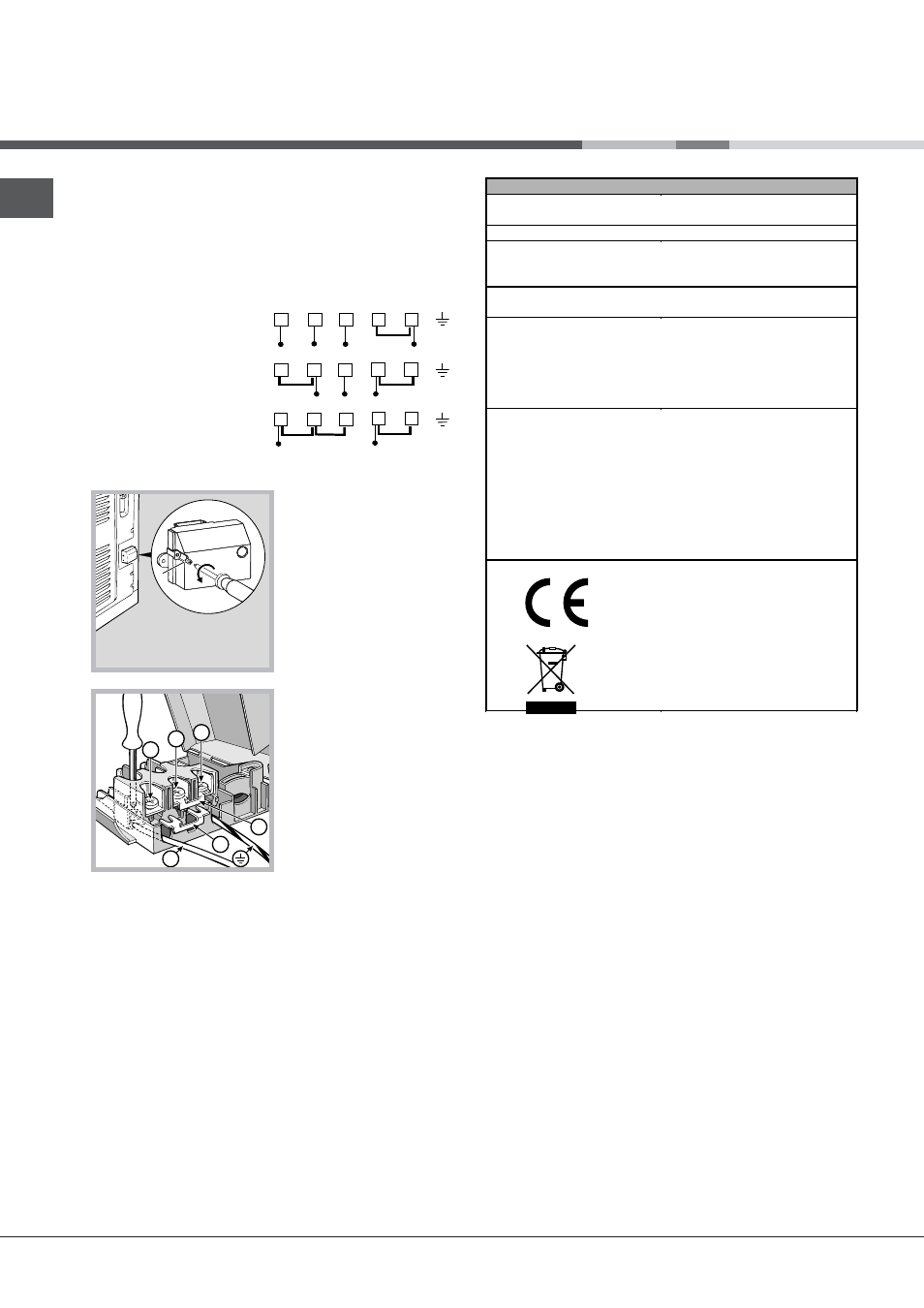

Montarea cablului de alimentare
Cablul trebuie să fi e dimensionat în funcţie de tipul
legăturii electrice utilizate, potrivit următoarei scheme
de conectare:
Pentru a instala cablul de alimentare:
1. Deşurubaţi şurubul
V din cutia de borne şi
trageţi capacul pentru a
o deschide (a se vedea
fi gura).
2. poziţionaţi bucla de
legătură A
(a se vedea fi gura), în
conformitate cu schema
de conexiuni de mai
sus. Cutia de borne
este proiectată pentru
conectarea monofazată
230V: bornele 1, 2 şi 3
sunt conectate între ele;
puntea 4-5 este situată
în partea de jos a cutiei
de borne.
3. poziţionaţi fi rele N şi

potrivit desenului
(a se vedea fi gura) şi efectuaţi legătura strângând bine
şuruburile bornelor.
4. poziţionaţi fi rele rămase pe bornele 1-2-3 şi strângeţi
şuruburile.
5. fi xaţi cablul de alimentare în presetupa specială.
6. închideţi capacul cutiei cu borne înşurubând şurubul
V.
Vă recomandăm să curăţaţi cuptorul înainte de
prima folosire, potrivit indicaţiilor cuprinse în capitolul
“Întreţinerea şi îngrijirea”.
V
1
2
3
N
A
B
*
doar pe anumite modele.
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
R S T N
R S N
R N
400V 3N~
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N~
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V 1N~
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3x4 CEI-UNEL 35746
DATE TEHNICE
Dimensiuni cuptor H x L x
P
34x38x39 cm
Volum l 50
Dimensiunile utile ale
sertarului de păstrare a
alimentelor la cald lăţime42 cm
profunzime 44 cm
înălţime 18 cm
Tensiunea şi frecvenţa de
alimentare a se vedea plăcuţa de
caracteristici
Arzătoare
Directiva 2002/40/CE pe
eticheta cuptoarelor electrice.
Norma EN 50304 Consum
energie convecţie Naturală –
funcţie de încălzire:
Tradiţională/ Static
Plită din ceramică
Anterior stg
Posterior stg
Posterior dr
Anterior dr
Absorbţie plite ceramice
Max
600 W
2000 W
1500 W
1500 W
5800W
Directive Comunitare:
2006/95/EC din 12/12/06
(Tensiune Joasă) şi modificările
succesive - 2004/108/EC din
15/12/04 (Compatibilitate
Electromagnetică) şi
modificările succesive -
succesive - 2002/96/EC.
1275/2008 (Stand-by/ Off
mode)
=
