Встановлення
! Важливо зберегти цю брошуру, щоб можна було
до неі звернутися при необхідності у будь-якому
випадку. У разі продажу, передачi iншiи особi
або переізду, переконаитеся в тому, що вона
залишається разом з виробом.
! Уважно прочитаите інструкціі: в них наводиться
важлива інформація про обладнання, використання
и безпеку.
! Установка прилада має виконуватися згідно даноі
інструкціі кваліфікованим персоналом.
! Будь-яке втручання в регулювання або технічне
обслуговування має виконуватися на плиті,
відключеніи від електроживлення.

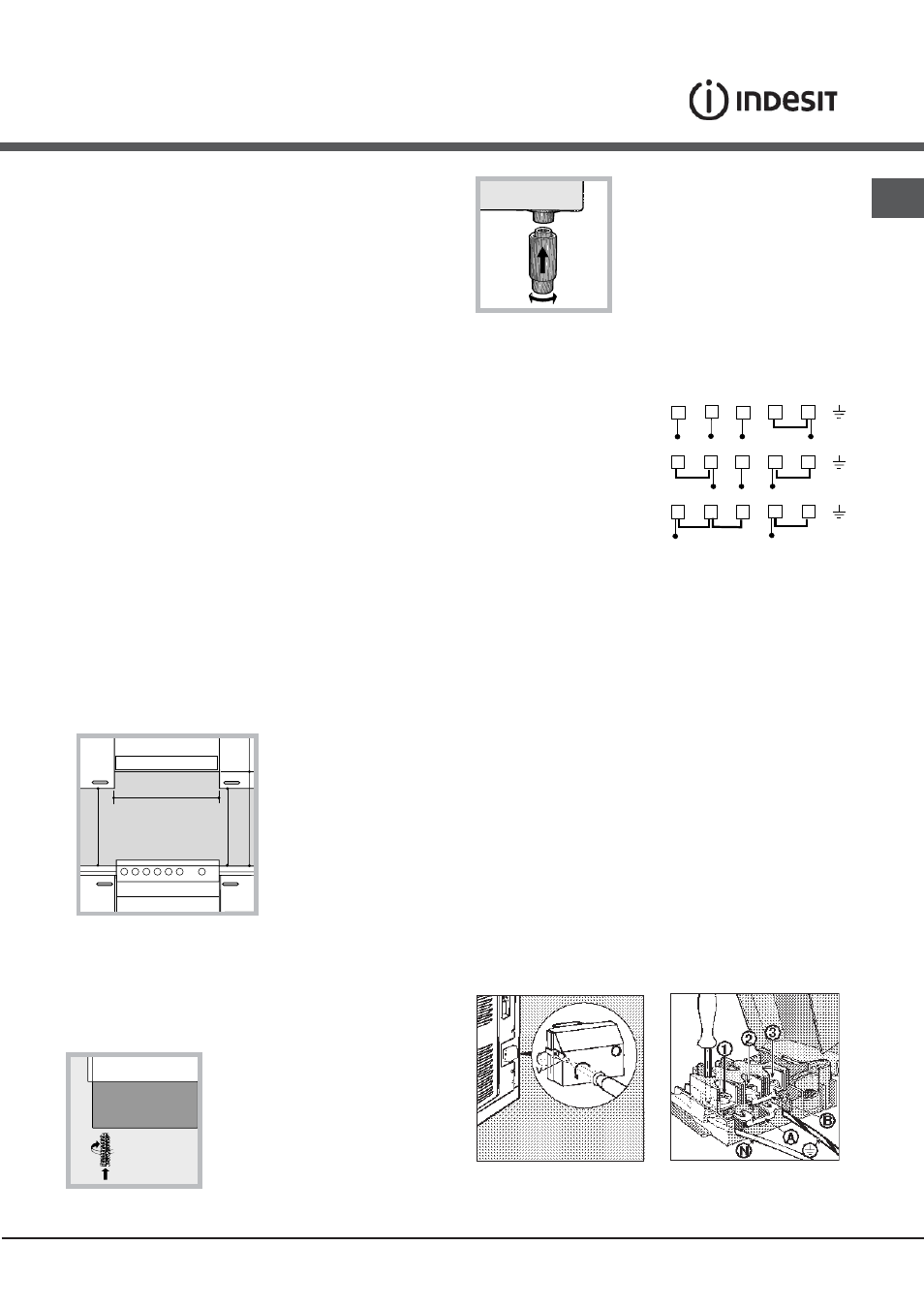

Розміщення і вирівнювання
! Можна встановлювати плиту збоку від меблів, які
не вищі за робочу поверхню.
! Переконаитеся в тому, що поверхня стіни, яка
контактує із задньою частиною плити, виготовлена
з негорючого та теплостіикого матеріалу і витримує
нагрівання (90°C).
Для правильного встановлення:
• розміщуите плиту в кухні, обідніи залі або в
однокімнатніи квартирі-студіі (не у ванні);
• якщо поверхня плити є трохи вищою, ніж
поверхня меблів, меблі повинні знаходитися не
ближче ніж 200 мм від
плити;
• якщо плита буде
встановлена під секцією
навісних меблів,
відстань до іі поверхні не
повинна бути меншою
за 420мм.
Така відстань повинна
складати 700 мм, якщо
секція навісних меблів
зроблена з горючого
матеріалу (див. малюнок);
• не розміщуите занавісок позаду плити або ближче
ніж 200 мм від іі сторін;
• витяжки повинні встановлюватися згідно вказівкам
відповідноі інструкціі.
Вирівнювання
Якщо необхідно вирівняти
плиту, вкрутіть регулюючі
ніжки, що входять до
комплекту постачання,
у спеціальні місця, що
знаходяться у кутках основи
(див. малюнок).
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600 Min. mm.
420
Min.
mm.
Ніжки* вмонтовуються у гнізда
під основою плити.
Електричні підключення
Шнур живлення слід підбирати залежно від типу
використовуваного електричного підключення (див.
наведену нижче схему підключення).
Встановлення шнуру живлення
Відк риття клемної коробки:
 Розгвинтіть гвинт «V» (Мал. C)
 Щоб відкрити кришку, потягніть за поєднувану
основу
Процедура з встановлення шнуру живлення:
 Розташуйте маленьке з’єднання A-B згідно до
бажаного типу підключення, використовуючи
наведену на малюнку D схему.
Примітка: маленькі з’єднання готуються виробником
для a 230V (контакти 1-2-3 під’єднані один до
іншого). Перемичка 4-5 знаходиться в нижній частині
клемної коробки.
 вставте дроти (N і 6), як показано на малюнку, і
затягніть відповідні гвинти.
 закріпіть дроти, які залишилися, до клем 1-2-3.
 зафіксуйте шнур живлення у відповідному затиску
і закрийте кришку за допомогою гвинта «V».
Мал. C Мал. D
*
Є лише в деяких моделях.
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
R S T N
R S N
R N
400V 3N~
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N~
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V 1N~
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3x4 CEI-UNEL 35746
