Инструкция по эксплуатации Indesit PI 631A
Страница 37
37
Кріплення для плити, які надаються в комплекті
дозволяють Вам закріпити плиту до стільниці, яка має
товщину від 20 до 40 мм. Для забезпечення надійної
фіксації плити до стільниці, ми рекомендуємо Вам
використовувати всі кріплення
.

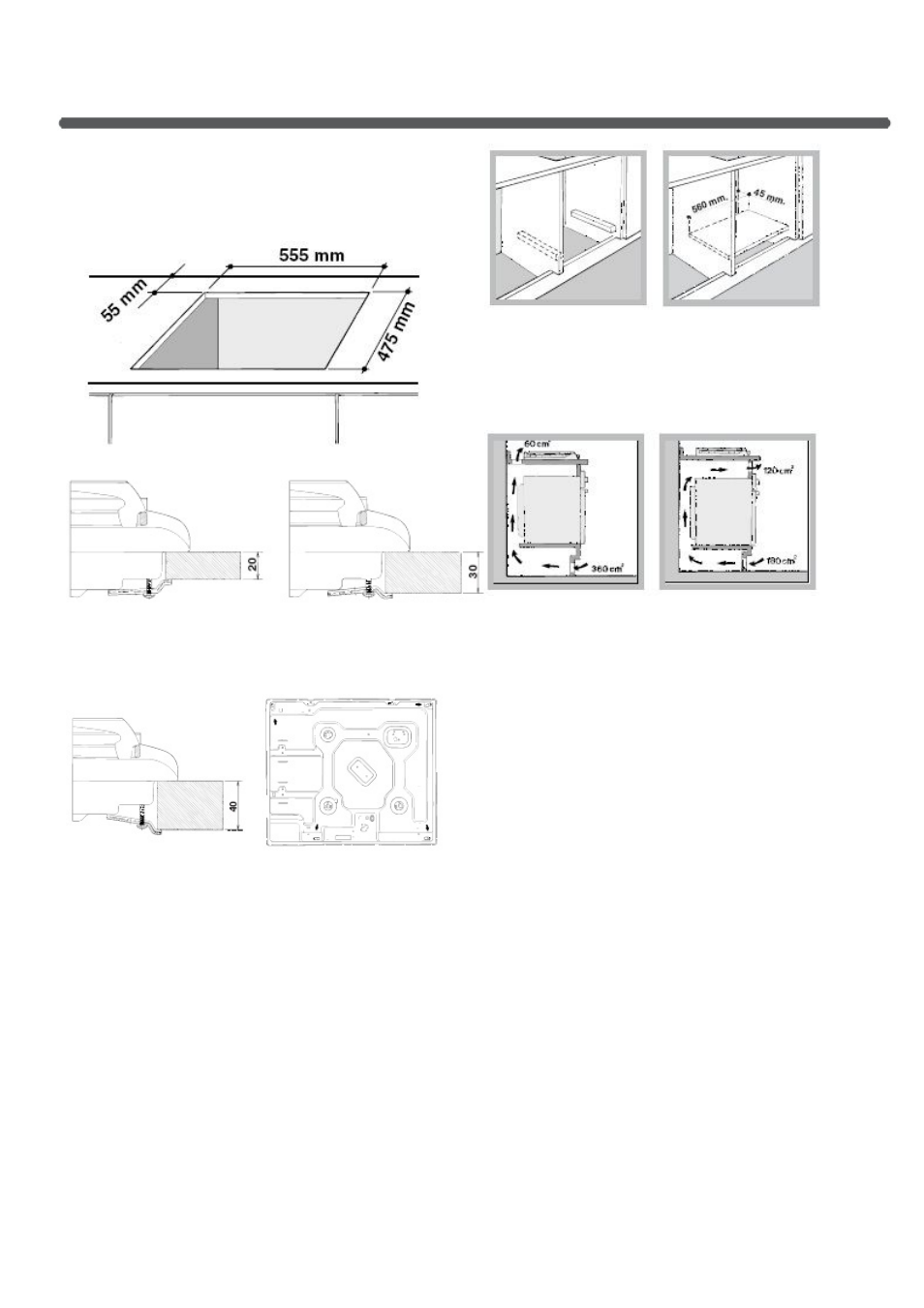

Діаграма фіксації кріплень
H = 20 мм H = 30 мм
Розташування кріплення до стільниці
Вид попереду
Вид позаду
Розташування кріплення до стільниці
H = 40 мм
! Використовуйте кріплення, які надаються в "комплекті
поставки"
• У випадку, якщо під плитою не встановлена вбудована
духовка, то для утримання тепла необхідно встановити
дерев'яну панель, як утеплювач. Вона повинна бути
розміщена на відстані не менше 20 мм від нижньої
частини плити.
Вентиляція
Для забезпечення достатньої вентиляції, необхідно зняти
задню панель шафи. Бажано встановити духовку таким
чином, щоб вона спиралася на дві підставки з дерева, або
на абсолютно плоску поверхню з розмірами не менше 45
х 560 мм (дивіться малюнки).
Якщо плита встановлюється над піччю без примусової
вентиляції та охолодження системи, для необхідного
повітрообміну всередині шафи повинні
бути забезпечені повітряні отвори, через які повітря може
пройти (дивіться малюнок).
! Плита PI 640 AST може бути встановлена над
вбудованою духовкою тільки з примусовою системою
охолодження та вентиляції.
Електричне підключення
Плита обладнана триполюсним кабелем живлення
призначеним для роботи зі змінним струмом при напрузі
і частоті зазначених на табличці (вона розташована на
нижній частині приладу). Заземлюючий дріт в кабелі має
зелений і жовтий колір. Якщо разом з плитою має бути
встановлена електрична вбудована духовка, то їх
електричні підключення повинні бути встановлені
окремо, як для електробезпеки так і для більш зручного
вилучення духовки.
Підключення кабелю живлення до мережі
Встановити стандартизований штепсель відповідно до
навантаження, вказаного на табличці.
Багатополюсний вимикач з мінімальною відстанню 3 мм
між контактами, відповідно до електричного
навантаження і місцевими стандартами,
має бути розміщений між плитою і мережею в разі
прямого підключення до електричної мережі.
Вимикач повинен бути придатним для підключення до
мережі і повинен відповідати діючим правилам
електробезпеки (провід заземлення не повинен
перериватися вимикачем). Кабель живлення не повинні
контактувати з поверхнею, яка має температуру вище
50
0
С.
! Монтажник повинен переконатися у правильності
електричних з'єднань, які були під'єднані і що вони
відповідають правилам техніки безпеки.
PIM 640 AST
