DE
15

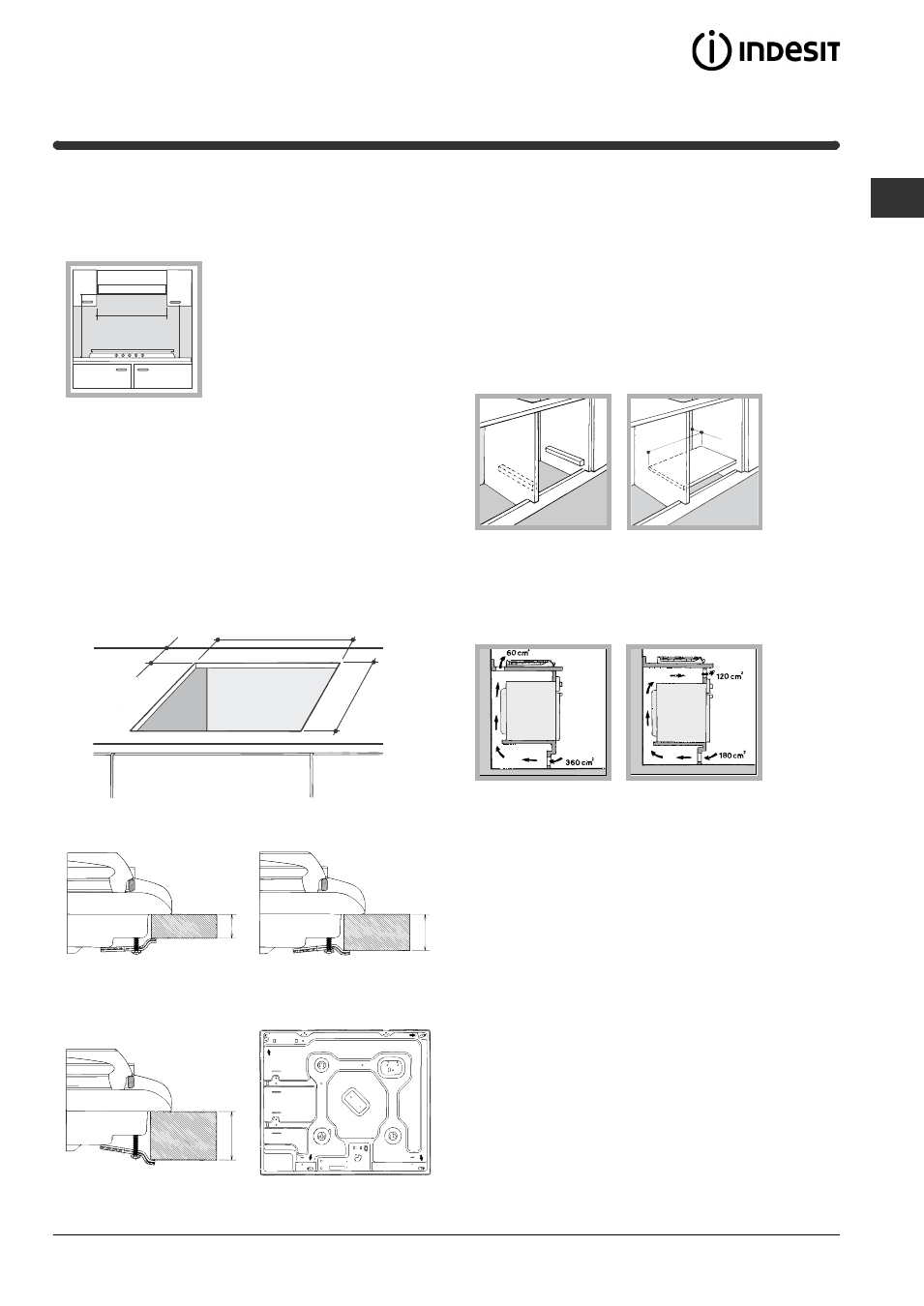

• Die an die Dunstabzugshaube angrenzenden
Hängeschränke sind in einem Abstand von
mindestens 420 mm von der Arbeitsplatte
aufzuhängen (siehe Abbildung).
Sollte die Kochmulde unter
einem Hängeschrank installiert
werden, muss zwischen
Hängeschrank und Arbeitsplatte
ein Abstand von mindestens 700
mm bestehen (siehe Abbildung).
• Der Schrankausschnitt muss die auf der Abbildung
angegebenen Abmessungen aufweisen.
Die Kochmulde wird mit Hilfe von Haken auf der
zwischen 20 und 40 mm starken Arbeitsplatte
befestigt. Um eine optimale Befestigung der
Kochmulde zu gewährleisten, sollten sämtliche zur
Verfügung stehenden Haken verwendet werden.
• Wird die Kochmulde nicht über einem Einbaubackofen
installiert, ist unter der Kochmulde eine Holzplatte zur
Isolierung anzubringen. Dabei muss ein
Mindestabstand von 20 mm von der
Kochmuldenunterseite eingehalten werden.
Haken-Befestigungsschema
20
30
Position der Haken für Position der Haken für
Arbeitsplatten H=20mm Arbeitsplatten H=30mm
Vorne
40
Position der Haken für Hinten
Arbeitsplatten H=40mm
560 mm.
45 mm.
555 mm
55 mm
475 mm
600mm min.
600mm min. 700mm min.
! Verwenden Sie die im Beipack “Zubehör” befindlichen
Haken.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten, muss
die Rückwand des Schrankumbaus abgenommen
werden. Der Backofen sollte möglichst so installiert
werden, dass er auf zwei Holzleisten oder aber auf einer
durchgehenden Fläche aufliegt, die über einen
Ausschnitt von mindestens 45 x 560 mm verfügt (siehe
Abbildungen).
Bei Installation über einem Einbaubackofen ohne
Kühlsystem-Zwangsbelüftung müssen Ab- und
Zuluftöffnungen vorgesehen werden, um eine geeignete
Belüftung im Innern des Umbauschrankes zu
gewährleisten (siehe Abbildungen).
! Die Kochmulde PI 640 AST/PIM 640 AST darf nur
dann über Einbaubacköfen installiert werden, wenn diese
über ein Kühlgebläse verfügen.
Elektroanschluss
Die mit einem Dreileiterkabel ausgerüsteten Kochmulden
sind für den Betrieb mit Wechselstrom bei der auf dem
Typenschild (befindlich auf der Unterseite der
Kochmulde) angegebenen Versorgungsspannung und -
frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/
grün. Wird die Kochmulde über einem Einbaubackofen
installiert, müssen der Elektroanschluss der Kochmulde
sowie der des Backofens getrennt voneinander
vorgenommen werden. Dadurch wird eine ausreichende
elektrische Sicherheit gewährleistet und das
Herausziehen des Backofens erleichtert.
