NL
3
DE

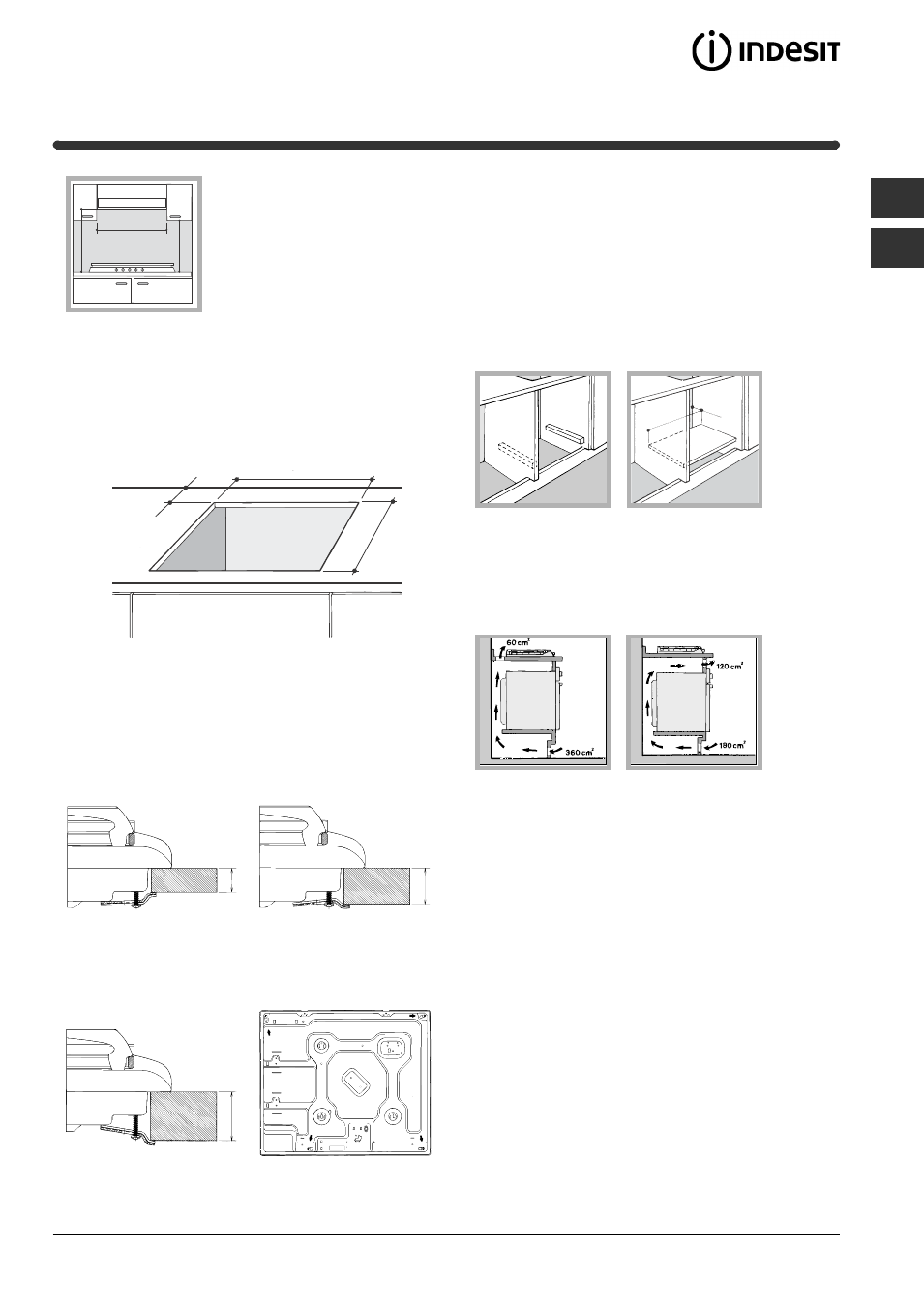

Als de kookplaat onder een
keukenkastje wordt geplaatst,
moet deze zich op een afstand
van minstens 700 mm van het
keukenblad bevinden (zie
afbeelding).
• De opening van het meubel moet de afmetingen
hebben die in de afbeelding zijn aangegeven.
De bevestigingsklemmen maken een bevestiging
mogelijk van de kookplaat aan een keukenblad van
tussen de 20 en 40 mm dik. Voor een goede
bevestiging raden wij u aan alle bijgeleverde haken
te gebruiken.
• Als de kookplaat niet boven een inbouwoven wordt
geïnstalleerd, moet u een houten isolatieplank
aanbrengen. Deze moet op een minimum afstand
van 20 mm van de onderkant van de kookplaat
worden geplaatst.
Schema voor de bevestiging van de haken
20
30
Stand haak voor Stand haak voor
keukenblad H=20mm keukenblad H=30mm
Voor
40
Stand haak voor Achter
keukenblad H=40mm
560 mm.
45 mm.
600mm min.
600mm min. 700mm min.
555 mm
55 mm
475 mm
! Gebruik de haken die u vindt in de
“toebehorenverpakking”
Ventilatie
Om een goede ventilatie te bereiken moet u de
achterkant van het meubel verwijderen. Het verdient de
voorkeur de oven op twee houten balken te plaatsen, of
eventueel op een enkele plank die een opening heeft
van tenminste 45 x 560 mm (zie afbeeldingen).
Als de kookplaat wordt geïnstalleerd boven een
inbouwoven die niet beschikt over een
afkoelmechanisme met ventilator, moet de nodige
ventilatie binnen het meubel worden bereikt door het
creëren van openingen voor de toe- en afvoer van de
lucht. (zie afbeeldingen).
! Het is alleen mogelijk de PI 640 AST/PIM 640 AST
kookplaat boven inbouwovens te installeren als deze
zijn voorzien van afkoelingsventilatie.
Elektrische aansluiting
De kookplaten met driepolige voedingskabel werken
met de wisselstroom, spanning en frequentie die
aangegeven zijn op het typeplaatje (aan de onderkant
van de kookplaat). De aarding van de kabel wordt
aangegeven door de kleuren geel-groen. Als het
fornuis wordt geïnstalleerd boven een inbouwoven
moeten de elektrische aansluitingen van fornuis en
oven apart worden uitgevoerd, zowel voor
veiligheidsredenen als voor het eventueel makkelijker
verwijderen van de oven.
Het aansluiten van de voedingskabel aan het
elektrische net
Gebruik voor de voedingskabel een stekker die
genormaliseerd is voor de lading aangegeven op het
typeplaatje.
