Как пользоваться штурманской линейкой
Расчет расстояний в полете и другие навигационные вычисления, также как и любые
вычисления общего назначения – все это можно выполнять с помощью вращаемой
логарифмической линейки, расположенной вокруг основного циферблата часов. Так как линейка
не выдает результаты в цифровом виде (как электронный калькулятор), ее рекомендуется
использовать только для ориентировочных, прикидочных расчетов в качестве альтернативы к
более точным вычислениям.

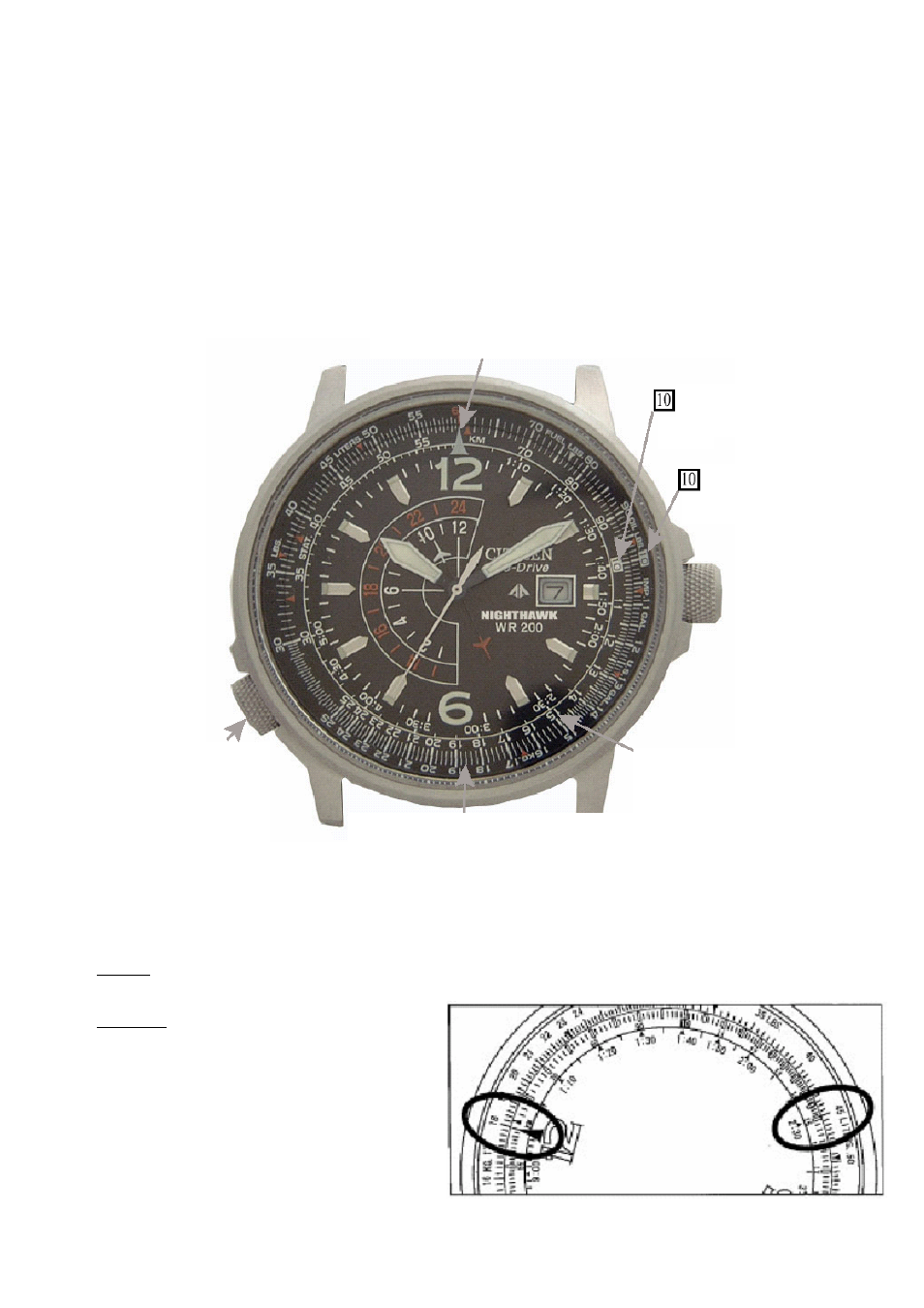

Поворачивая головку, которая находится в положении 8:00 часов, в любую сторону, можно
вращать внешнюю шкалу вокруг циферблата.
«Метка Скорости» на внутренней шкале
(треугольник в положении на 12:00 часов)
- метка начала отсчета
на внутренней шкале
- метка начала отсчета
на внешней шкале
Головка для
вращения внешней
шкалы, окружающей
внутреннюю шкалу
Внутренняя шкала
(прилегает изнутри к
внешней вращаемой шкале)
Внешняя шкала
(самая наружная шкала циферблата,
которая ближе всего к кромке корпуса)
Навигационные расчеты
1. Расчет времени полета
Задача: Сколько времени понадобится самолету, летящему со скоростью 180 км/час, чтобы
преодолеть расстояние в 450 км?
Решение: С помощью головки внизу
слева поверните внешнюю
шкалу так, чтобы ее отметка
«18» встала напротив «Метки
скорости», которая на 12:00.
Теперь точка на внутренней
шкале,
которая оказалась
напротив отметки «45» на
внешней шкале, соответствует
значению 2:30. Таким образом, ответ – понадобится 2 часа 30 минут.
