9
Подготовка к работе
Перед тем, как начать...
• Ознакомьтесь с руководствами пользователя по
имеющейся у Вас аппаратуре: телевизору,
видеомагнитофону, стереофонической системе и т.д.
Посмотрите, какими гнездами и разъемами они
оснащены. Выясните, как выбираются различные аудио
и видеоканалы/источники сигнала на Вашем
дополнительном оборудовании.
• Отключите все оборудование от сетевых розеток.
Подключение его обратно к источникам питания можно
производить только после того, как выполнены
необходимые соединения оборудования между собой. Ни
в коем случае не выполняйте такие соединения и не
вносите изменения в них при оборудовании,
подключенном к источнику питания.
• Ознакомьтесь с информацией по различным видам
аппаратуры и выберите необходимое для себя.
•
Если имеющийся у вас телевизор оснащен разъемом
SCART для подачи видеосигнала, соедините с помощью
видеокабеля (входящего в комплект поставки) гнездо
видеовыхода VIDEO на DVD проигрывателе с
соответствующим гнездом CVBS VIDEO IN адаптера SCART.
• С помощью аудиокабеля (входящего в комплект поставки)
соедините гнёзда аудиовыхода AUDIO OUT (Left/Right) на
DVD проигрывателе с соответствующими гнездами на
адаптере SCART. Соблюдайте соответствие цветовой
маркировки штекеров цветовой маркировке гнезд.
• Подключите адаптер SCART к телевизионному приемнику.
• Убедитесь в том, что на вашем телевизоре выбранрежим
приема видеосигналов CVBS, а не сигналов RGB.
• С помощью компонентного видеокабеля (не входит к
комплект поставки) соедините гнезда видеовыхода
Y/Pb/Pr VIDEO OUT на DVD проигрывателе с
соответствующими гнездами видеовхода телевизора.
Соблюдайте соответствие цветовой маркировки штекеров
цветовой маркировке гнезд.
• Соедините аудиокабелем (входящим в комплект поставки)
гнёзда аудиовыхода AUDIO OUT (Left / Right) DVD
видеопроигрывателя с соответствующими гнездами
аудиовхода AUDIO IN телевизора. Соблюдайте
соответствие цветовой маркировки штекеров цветовой
маркировке гнезд.

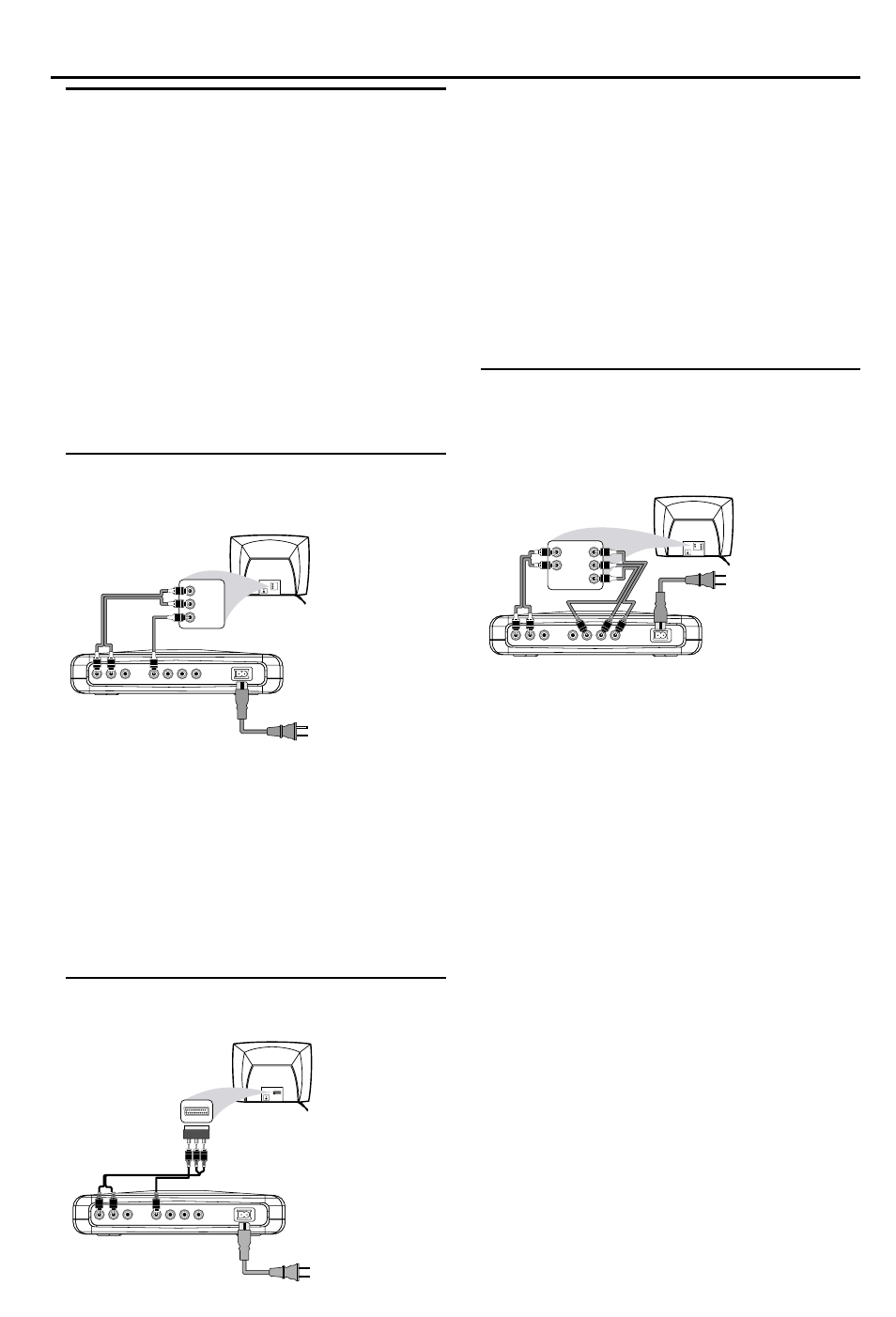

Подключение к телевизору с
помощью аудиокабеля и кабеля
компонентного видеосигнала
Подключение к телевизору с
помощью аудио/видеокабелей
•
Соедините кабелем (входящим в комплект поставки)
гнездо видеовыхода VIDEO на DVD видеопроигрывателе с
соответствующим гнездом видеовхода CVBS VIDEO IN
вашего телевизора.
• Соедините аудиокабелем (входящим в комплект поставки)
гнёзда аудиовыхода AUDIO OUT (Left / Right) DVD
видеопроигрывателя с соответствующими гнездами
аудиовхода AUDIO IN телевизора. Соблюдайте
соответствие цветовой маркировки штекеров цветовой
маркировке гнезд.
A
U
D
I
O
V I D
E
O
Y Pb Pr
Задняя
панель телевизора
(пример)
LEFT AUDIO IN
VIDEO IN RIGHT AUDIO IN
LEFT AUDIO IN
VIDEO IN
RIGHT AUDIO IN
C O A X I A L V I D E O L R
Подключение к телевизору с
помощью разъема SCART
L R
A
U
D
I O
V I D
E
O
Y Pr
SCART IN
VIDEO L R
Переходник
CVBS SCART
Задняя панель
телевизора
(пример)
COAXIAL VIDEO Pb
A
U
D
I
O
V I D
E
O
LEFT
AUDIO IN
RIGHT
AUDIO IN
Pr/Cr
Y
Pb/Cb
RIGHT
AUDIO IN LEFT
AUDIO IN Pr/Cr
Y Pb/Cb
Y Pr VIDEO Pb L R COAXIAL
Задняя панель
телевизора
(пример)
