Страница 50: Sat / stb

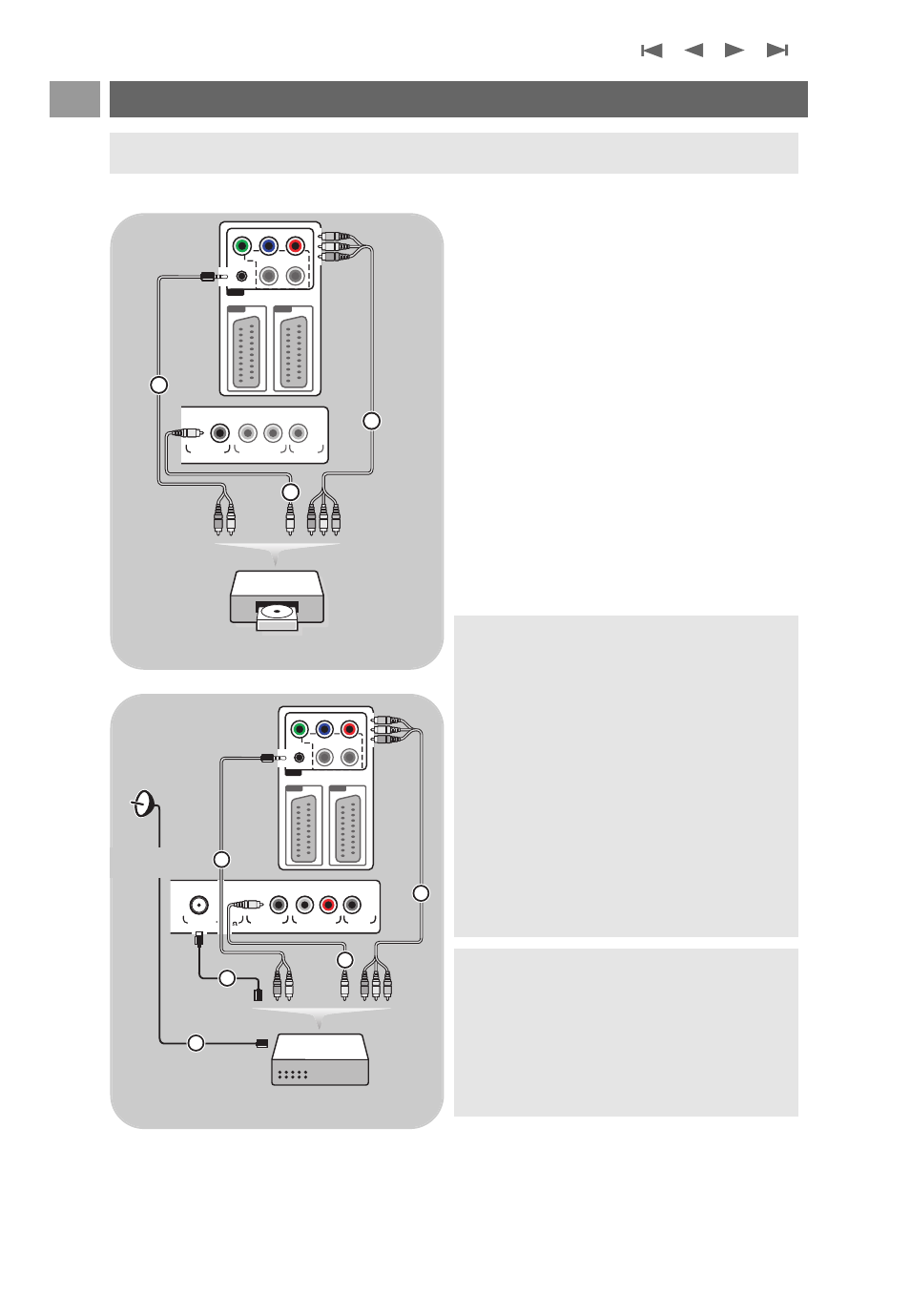

С помощью разъемов компонентного
видео
1.
Подключите три отдельных кабеля
компонентного видео
1
к разъемам YPbPr
DVD проигрывателя и к разъемам Y, Pb и
Pr EXT3 телевизора.
2. Подключите аудиокабель
2
к цифровому
выходу устройства и к разъему Digital
Audio In телевизора.
3. Выберите подключенные устройства, меню
Установка, Выбор варианта подключений,
стр. 33 и подключитесь к входу EXT3. Также
выберите Digital Audio In в том же меню
подключений.
4. DVD проигрыватель с аналоговым аудио:
подключите аудиокабель к аудиоразъемам
DVD L и R и к аудиоразъемам L/R AUDIO
EXT3
3
.
5. Кабельная приставка и/или спутниковый
ресивер: также подключите кабель
телеприставки и/или кабель спутниковой
антенны
4
и антенный кабель
5
.
Pr
Pb
Y
R
B
G
AUDIO L/R
H
V
EXT2
EXT1
EXT3
DIGITAL AUDIO IN
L o AUDIO OUT o R
OUT AUDIO
o DIGITAL
o
2
1
DIGITAL
AUDIO
IN
EXT3 :
YPbPr
3
EXT3 :
AUDIO L/R
DVD
Подключение DVD проигрывателя, спутникового ресивера или кабельной приставки
РУС
50
Pr
Pb
Y
R
B
G
AUDIO L/R
H
V
EXT2
EXT1
EXT3
DIGITAL AUDIO IN
L o AUDIO OUT o R
OUT AUDIO
o DIGITAL
o
ANTENNA
DIGITAL AUDIO IN
L o AUDIO OUT o R
OUT AUDIO
o DIGITAL
75
o
o
2
1
DIGITAL
AUDIO
IN
EXT3 :
YPbPr
3
EXT3 :
AUDIO L/R
SAT / STB
CABLE
4
5
Совет: При необходимости с помощью кнопок управления курсором можно поместить
изображение в центр экрана.
Примечания:
- кабели могут иметь цветовую маркировку.
Соблюдайте соответствие цветовой
маркировки при подключении (красный
к красному, белый к белому и т.п.).
- обозначения гнезд компонентного
видеосигнала могут различаться
в зависимости от подключенного DVD
проигрывателя. Хотя сокращения могут
различаться, буквы B и R обозначают синий
и красный компонентные сигналы,
соответственно, а Y — сигнал яркости.
С подробными сведениями о подключении
можно ознакомится в инструкции по
эксплуатации DVD проигрывателя.
- для обеспечения оптимальных условий
просмотра рекомендуется использовать
режимы воспроизведения максимального
качества.
Предупреждение: В случае смещения
изображения, искажения или отсутствия
цветов, отсутствия изображения или
нескольких неисправностей сразу, проверьте
правильность всех подключений и
установленные параметры разрешения и
стандарта сигнала подключенного
оборудования. См. руководства пользователя
внешних устройств.
КAБEЛЬ-
НОЕ
