Перед включением телевизора подключите к нему все внешние устройства. См. раздел
Выполнение видео- и аудиоподключений, стр. 44.
Существует широкий ряд аудио- и видеоустройств, которые могут быть подключены
к телевизору. См. раздел Выполнение видео и аудио подключений, стр. 44.
РАЗЪЕМ EXT1 может поддерживать системы CVBS, RGB и Audio L/R;
РАЗЪЕМ EXT2 может поддерживать системы CVBS, S-VIDEO, RGB, Audio L/R;
РАЗЪЕМ EXT3 может поддерживать системы YPbPr, RGB H/V и Audio L/R;
HDMI 1 и 2.
Поддерживаемые форматы видеосигнала
: 480i, 480p, 576i, 576p, 720p, 1080i.
3
Начало работы
РУС
Внимание: Не подключайте ceтeвoй шнyp к гнeздy в нижнeй чacти тeлeвизopa и к
poзeткe электросети и не вешайте телевизор на стену, пока не выполните всех
подключений.
Pr
Pb
Y
R
B
G
AUDIO L/R
H
V
EXT3
EXT1
EXT2
EXT2
EXT1
EXT3
COMMON INTERFACE
HDMI 1
HDMI
COMMON INTERFACE
ANTENNA
AUDIO OUT
DIGITAL
AUDIO
IN
HDMI 2
ANTENNA
DIGITAL AUDIO IN
L o AUDIO OUT o R
OUT AUDIO
o DIGITAL
75
o
o
o
o
Pr
Pb
Y
R
B
G
AUDIO L/R
H
V
EXT2
EXT1
EXT3
COMMON INTERFACE
HDMI 1
HDMI 2
ANTENNA
DIGITAL AUDIO IN
L o AUDIO OUT o R
OUT AUDIO
o DIGITAL
75
o
o
o
o
Предупреждение: Перед выполнением соединений отключите все устройства от электросети.
Советы: рекомендуется подключать устройства с выходным сигналом в системе RGB к
разъемам EXT1 или EXT2, т.к. RGB обеспечивает лучшее качество изображения.
Перед началом работы

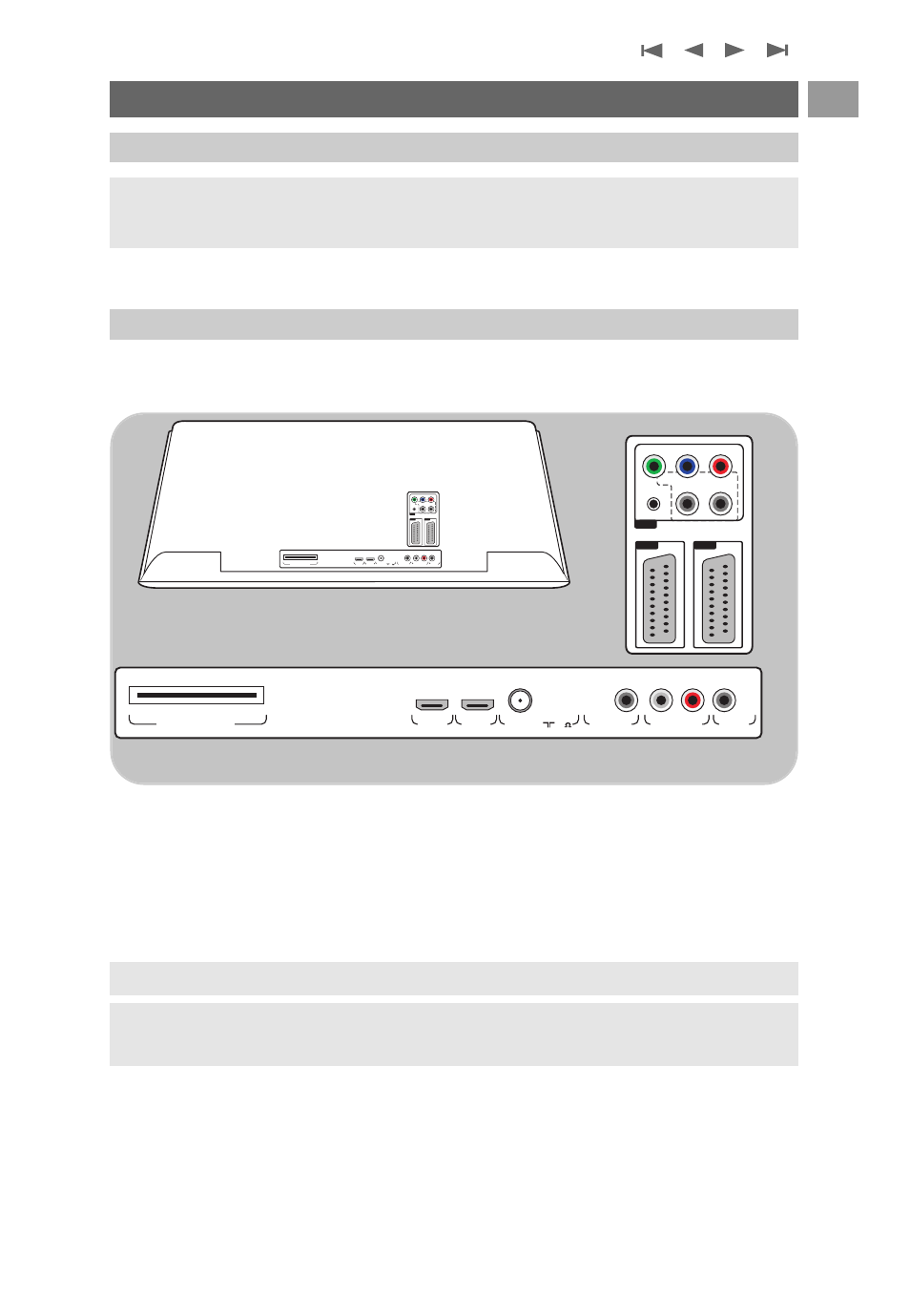

Обзор задней панели соединений
