Инструкция по эксплуатации Panasonic AG-TL350
Страница 4
4

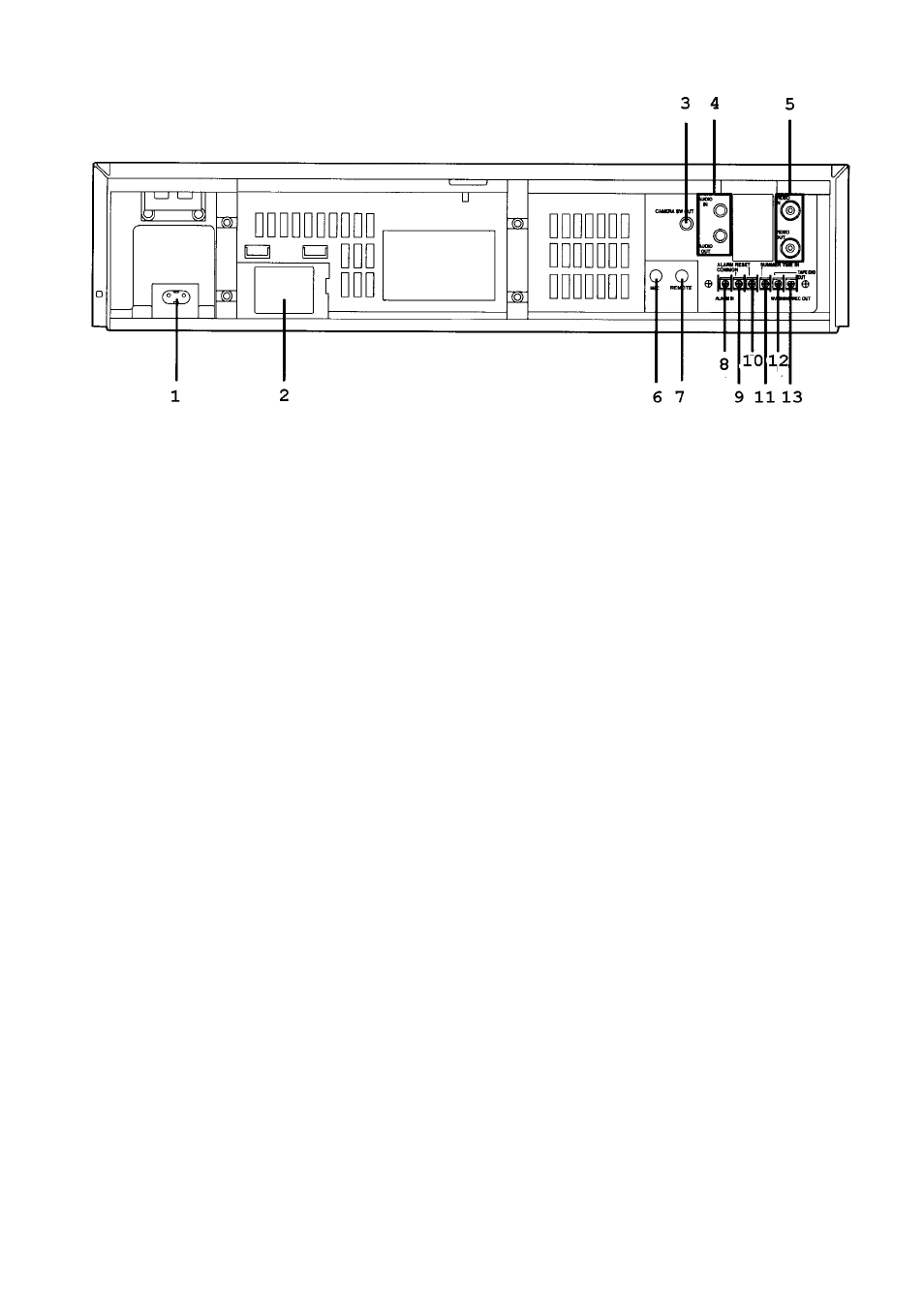

1
Разъем AC IN
В этот разъем подключается шнур сетевого электропитания.
2
Отсек установки батарейки
В этот отсек вставляется батарейка.
3
Выходной соединитель переключения камеры
Выходной соединитель переключения камеры; сюда подключается переключатель кадров (в комплект поставки не входит).
4
Разъемы аудиовхода/выхода
5
Разъемы видеовхода/выхода
Байонетные разъемы (BNC) видеовхода/выхода. Сюда подключаются видеокамера и т.п., а также соединительный кабель к
телевизору, монитору и т.п.
6
Входное гнездо микрофона.
Подключается внешний микрофон (штеккер 3 мм). У этого гнезда есть преимущество, когда сигналы подаются одновременно
на это гнездо и на соединители аудовхода.
7
Гнездо для подключения факультативного ПДУ (AG-A11)
8
Гнездо для подключения сигналов тревоги
Гнездо, куда подаются входные сигналы для записи по тревоге. (При тревоге этот контакт должен замыкаться с контактом 9
COMMON) Сюда подключаются внешние датчики.
9
Клемма COMMON (общяя земля)
10
Входной соединитель для сброса сигналов тревоги
Соединитель, на который подается сигнал отмены записи по сигналу тревоги. Требуется постоянное напряжение от +4 до +14
В.
11
Соединитель SUMMER TIME IN
Используется для переключения между текущим режимом времени и летним временем.
12
Выходной соединитель окончания ленты
Когда во время записи лента достигнет конца, сработает внешнее сигнальное устройство.
13
Выходной соединитель WARNING/REC
Если в аппарате произойдет неполадка, то сработает внешнее сигнальное устройство.
