 Наружная антенна FM
Установка и настройка Установка и настройка
Подключение дополнительной антенны
Установка и настройка

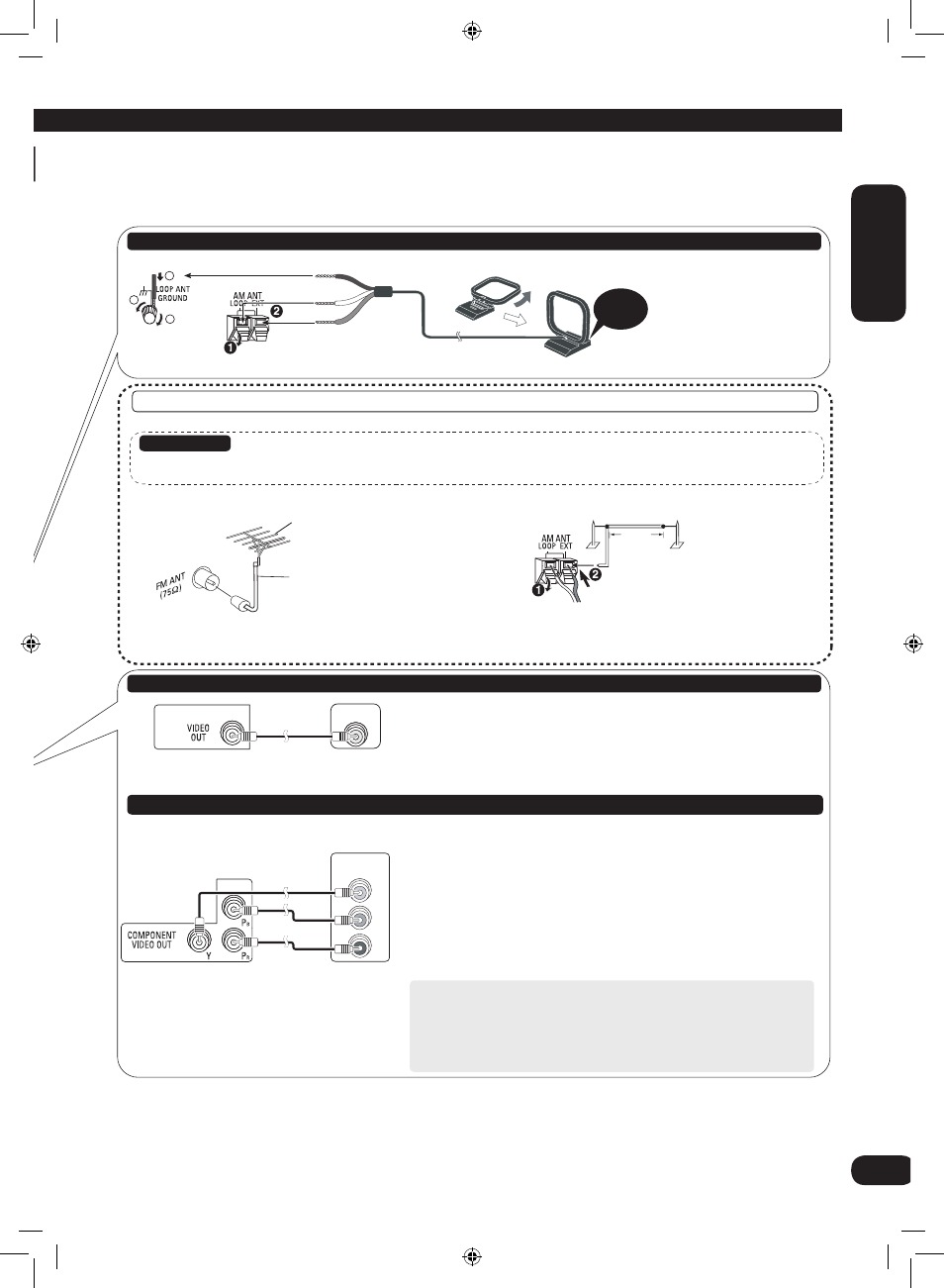

Подключение телевизора, антенны и сетевого шнура
Подключение антенны
Рамочная антенна AM
Установите антенну на подставку.
Черный
Красный
До
щелчка!
Отключайте наружную антенну, когда аппарат не используется.
Использование наружной антенны во время грозы не допускается.
•
•
Наружная антенна FM
(приобретается
отдельно)
Коаксиальный
кабель 75 Ω
(приобретается
отдельно)
Задняя панель
настоящего
аппарата
 Наружная антенна AМ
Задняя
панель
настоящего
аппарата
Наружная антенна AМ (приобретается отдельно)
Подключите рамочную антенну АМ
Протяните отрезок изолированного провода
горизонтально по раме окна или в другом удобном месте.
Рамочную антенну не отключайте.
•
•
Для просмотра видео с прогрессивной разверткой
1. Подключите телевизор, совместимый с прогрессивной
разверткой.
2. Установите «VIDEO OUT (I/P)» на «PROGRESSIVE»
(прогрессивная), затем следуйте указаниям на экране меню
(меню «VIDEO» (видео),  стр. 21).
Подключение телевизора через разъем «VIDEO IN» (видеовход)
Разъемы «COMPONENT VIDEO OUT» (выход компонентного
видеосигнала)
Эти разъемы можно использовать для выхода сигнала с
чересстрочной или прогрессивной разверткой. При помощи этих
выходных разъемов выполняется подключение цветоразностных
сигналов (P
B
/P
R
) и сигнала яркости (Y) отдельно, для достижения
высокой верности цветопередачи. Обозначение входных разъемов
компонентного видеосигнала может отличаться на разных
телевизорах или мониторах (например, Y/P
B
/P
R
,Y/B- Y/R-Y, Y/C
B
/C
R
).
Выполняйте подключение к разъемам того же цвета. Телевизор
(приобретается
отдельно)
Телевизор
(приобретается
отдельно)
Задняя панель
настоящего аппарата
Задняя панель
настоящего аппарата
Подключение телевизора через разъемы «COMPONENT VIDEO IN» (компонентный видеосигнал)
Если качество приема радиостанций плохое, используйте наружную антенну.
Белый
Разъем «VIDEO OUT» (видеовыход)
Не подключайте аппарат через видеомагнитофон, так как
изображение может отображаться неправильно из-за функции
защиты от копирования.
Перед подключением выключите телевизор и выполните
соединения согласно инструкции по эксплуатации телевизора.
5-12 м
Примечание
Подключение телевизора через
разъем «VIDEO IN» (видеовход)
