Изучаем аппарат

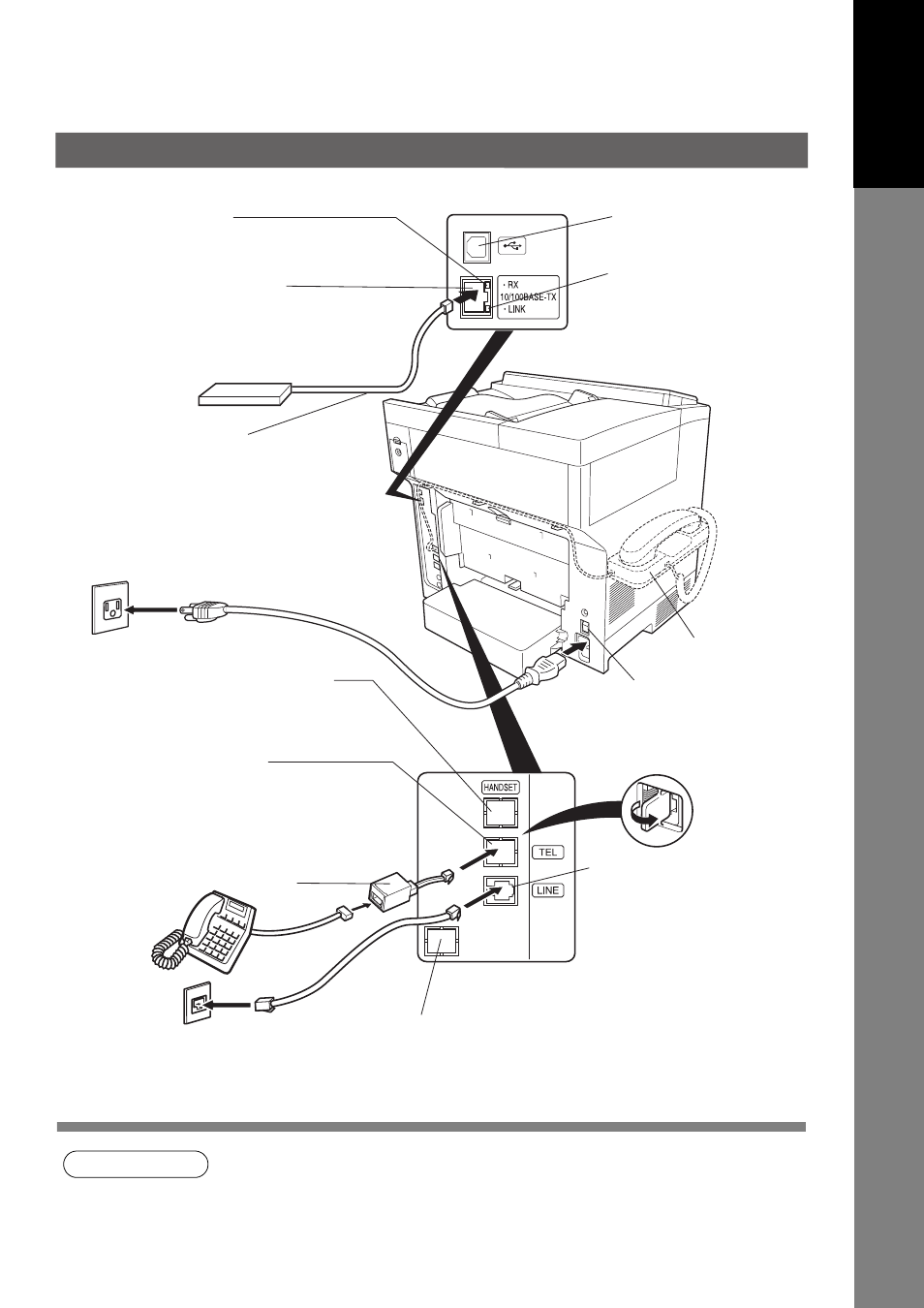

Кабельные подключения
ПРИМЕЧАНИЕ
1. Комплект телефонной трубки поставляется не во все страны из за местных норм или
условий.
2. Форма вилки телефонного кабеля зависит от регулирующих норм, действующих в
каждой стране.
3. Адаптер телефонной линии поставляется не во все страны.
Шнур электропитания
(входит в комплект поставки)
Вставьте один разъем кабеля
в телефонную розетку сети, а
другой разъем в гнездо LINE
на задней стенке аппарата.
После подключения
телефонных шнуров и кабеля
питания, включите общий
выключатель на левой стенке
аппарата (положение ON).
Разъем для подключения
телефонной линии
Выключатель электропитания
Дополнительный комп
лект телефонной труб
ки (UE 403172)
Разъем для телефонной трубки
Подключите кабель от телефонной
трубки из комплекта UE 403172 к
гнезду HANDSET на задней стенке
аппарата.
Разъем для внешнего
телефона
К аппарату можно подключить
дополнительный однолинейный
телефонный аппарат. Для его
подключения нужно выломать защитную
крышку, закрывающую гнездо ТEL.
Телефонный разъем
Для подключения 2 й линии требуется комплект
UE 407026.
Разъем для подключения дополнительной
телефонной линии
Адаптер телефонной линии
Кабель ЛВС (10Base T/
100Base TX)
Индикатор
подключения к сети
Светится при
подключении к ЛВС. Инди
катор не включается при
обрыве кабеля.
USB порт
См. инструкцию к PDMS и
принтеру Индикатор активности
Мерцает при наличии
трафика в ЛВС.
Концентратор Ethernet 10Base T/100Base TX
Вставьте разъем кабеля до щелчка.
(Кабель ЛВС в комплект поставки не входит.)
Нужно купить кабель Категории 5 стандарта
EIA/TIA 568 A 5.
Разъем подключения
к ЛВС (10Base T/100Base TX)
(См. также выбор метода набора
на стр. 92.)
