取扱説明書 / ハイパーカーディオイドダイナミックマイクロホン
User Manual / Hypercardioid Dynamic Microphone
Manuel de l’utilisateur / Microphone dynamique hypercardioïde
Bedienungsanleitung / Dynamisches Mikrofon mit Hypernieren-Richtcharakteristik
Manuale dell'utente / Microfono dinamico ipercardioide
Manual de usuario / Micrófono dinámico hipercardioide
Manual do Usuário / Microfone dinâmico hipercardioide
Руководство пользователя / Гиперкардиоидный динамический микрофон
用户手册 / 超心形动圈话筒
使用說明書 / 超心形動圈式麥克風
사용설명서 / 하이퍼카디오이드 다이나믹 마이크
お買い上げいただきありがとうございます。ご使用の前にこの取扱説明書を必
ずお読みのうえ、正しくご使用ください。
また、いつでもすぐ読める場所に保管しておいてください。
■ 安全上の注意
本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事
故が起こることがあります。事故を未然に防ぐために下記の内容を必ずお守り
ください。
警告 この表示は「取り扱いを誤っ た場合、使用者が死亡または重傷を
負う可能性がありま す」を意味しています。
注意 この表示は「取り扱いを誤っ た場合、使用者が傷害を負う、また
は物的損害が発生する 可能性があります」を意味 しています。
■ 本体について
警告
•強い衝撃を与えないでください。 •分解、改造、修理を行わないでください。
•濡れた手で触れないでください。感電やけがの原因になります。
注意
•直射日光の当たる場所、暖房装置の近く、高温多湿やほこりの多い場所に置かな
いでください。
•転倒や落下により、けがや故障の恐れがあります。安定した場所に設置してください。
■ 使用上の注意
• ご使用の際は、接続する機器の取扱説明書も必ずお読みください。
• 本製品は長い間使用すると、紫外線（特に直射日光）や摩擦により変色す
ることがあります。
• ケーブルは必ずプラグを持って抜き差ししてください。ケーブルを引っ張る
と事故や断線の原因になります。
• ケーブルを使用する際は、ケーブルの損傷を防ぐため、ねじれないように注
意してください。
• プラグの根元部分ではケーブルを巻かないでください。断線する恐れがあ
ります。
• ケーブルをマイクロホン本体と接続する機器に差し込むときは、接続先の
形状を確認のうえ、真っすぐに差し込んでください。コネクターやプラグを
斜めに差し込もうとすると故障の原因になります。
• 大切な録音の場合は、必ず事前に試し録りを行い、正常に録音されている
ことをご確認ください。
• 本製品を接続した機器にインストールされたソフトおよびデータなどは、補
償いたしかねますのでご了承ください。
Thank you for purchasing this product. Before using the product,
read through the user manual to ensure that you will use the product
correctly. Please keep this manual for future reference.
■ Safety precaution
Although this product was designed to be used safely, failing to use
it correctly may result in an accident. To ensure safety, observe all
warnings and cautions while using the product.
■ Cautions for the product
• Do not subject the product to strong impact to avoid malfunction.
• Do not disassemble, modify or attempt to repair the product.
• Do not handle the product with wet hands to avoid electric shock or
injury.
• Do not store the product under direct sunlight, near heating devices
or in a hot, humid or dusty place.
• Do not place the product on an unstable surface to avoid injury or
malfunction due to falling or the like.
■ Notes on use
• Be sure to read the connected device’s user manual before use.
• When the product is used for a long time, the product may become
discolored due to ultraviolet light (especially direct sunlight) and wear.
• Make sure to hold the plug when connecting and disconnecting the
cable. The cable may become severed or an accident may occur if you
pull on the cable itself.
• When using the cable, be careful not to twist it to prevent damage to
the cable.
• Do not wind the cable at the base of the plug to prevent a
disconnection.
• When plugging the cable into the microphone and the connected
device, check that the connector is facing in the correct direction
before inserting it straight. Inserting the connector or plug diagonally
may cause a malfunction.
• For important recordings, perform a trial recording beforehand to
make sure that the sound is recorded correctly.
• Audio-Technica will not be liable in any way for any loss or damage to
software or data connected to the product.
AT2040

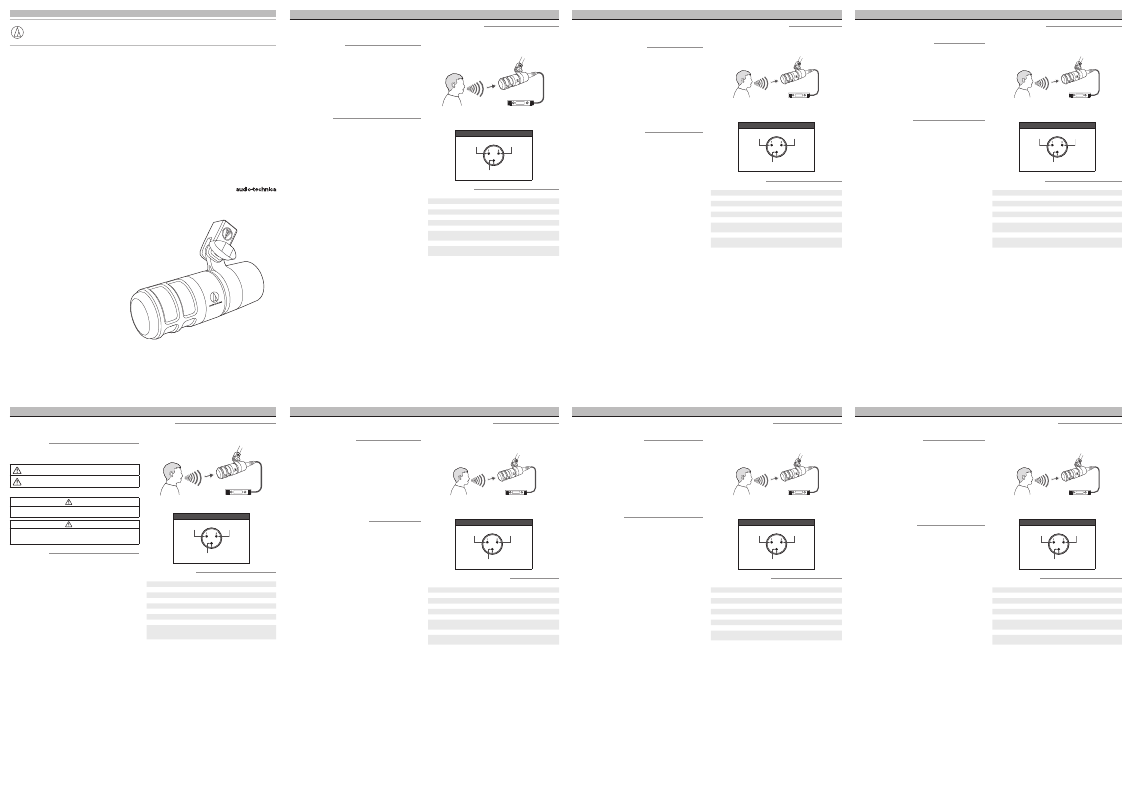

■ 使いかた
1. 本製品をマイク入力（バランス入力）がある機器に接続します。
2. 本製品の正面部分を音源に向けて使用します。
■ 出力端子
出力コネクターはXLR-Mコネクターであり、極性は図の通りです。
出力端子
PIN1（グランド） PIN2（ホット）
PIN3（コールド）
■ テクニカルデータ
型式 ダイナミック型
指向特性 ハイパーカーディオイド
周波数特性 80～16,000Hz
感度 -53dB（2.2mV） （0dB=1V/Pa、1kHz）
出力インピーダンス 600Ω
質量 615g
寸法 長さ：145.3mm、本体最大径：52mm
出力コネクター 3ピンXLR-Mタイプ
付属品 マウンティングクランプ（AT8487）、変換ねじ
（ねじ径5/8インチ、ピッチ27山 - ねじ径3/8イ
ンチ、ピッチ16山）、ポーチ
• 1 Pascal = 10 dynes/cm 2 = 10 microbars = 94 dB SPL
改良などのため、本製品は予告なく変更することがあります。
■ Using the product
1. Connect the product to a device that has a microphone input (balanced
input).
2. Use the product, positioning the front of the microphone toward the
sound source.
■ Output terminals
The output connector is an XLR-M type with polarity as shown in the
figure below.
Output terminals
PIN1 (ground) PIN2 (hot)
PIN3 (cold)
■ Specifications
Element Dynamic
Polar pattern Hypercardioid
Frequency response 80-16,000 Hz
Open circuit sensitivity -53 dB (2.2 mV) (0 dB=1 V/Pa, 1 kHz)
Impedance 600 ohms
Weight 615 g (21.7 oz)
Dimensions 145.3 mm (5.72") long, 52 mm (2.05") maximum
body diameter
Output connector Integral 3-pin XLR-M type
Included accessories AT8487 mounting clamp, 5/8”-27 to 3/8”-16
threaded adapter, Pouch
• 1 Pascal = 10 dynes/cm 2 = 10 microbars = 94 dB SPL
For product improvement, the product is subject to modification without
notice.
Vielen Dank für den Kauf dieses Produkts. Lesen Sie diese
Bedienungsanleitung vor Gebrauch des Produkts um sicherzustellen,
dass Sie es korrekt verwenden. Bewahren Sie diese Anleitung für später
anfallende Fragen auf.
■ Sicherheitsvorkehrungen
Obwohl dieses Produkt für die sichere Anwendung konstruiert wurde,
kann falsche Verwendung einen Unfall verursachen. Beachten Sie zu
Ihrer Sicherheit alle Hinweise, wenn Sie das Produkt verwenden.
■ Vorsichtshinweise für das Produkt
• Setzen Sie das Produkt keinen starken Erschütterungen aus, um
Störungen zu vermeiden.
• Zerlegen oder verändern Sie das Produkt nicht und versuchen Sie
nicht es zu reparieren.
• Fassen Sie das Produkt nicht mit nassen Händen an, ansonsten kann
es zu Stromschlägen oder Verletzungen kommen.
• Bewahren Sie das Produkt nicht in direktem Sonnenlicht, in der
Nähe von Heizvorrichtungen oder an einem heißen, feuchten oder
staubigen Ort auf.
• Stellen Sie das Produkt nicht auf eine instabile Fläche, um Verletzungen
oder Beschädigungen durch Herabfallen oder ähnliches zu vermeiden.
■ Hinweise zum Gebrauch
• Lesen Sie die Bedienungsanleitung des angeschlossenen Geräts vor
Gebrauch sorgfältig durch.
• Bei längerem Gebrauch kann sich das Produkt durch ultraviolettes
Licht (insbesondere direktes Sonnenlicht) und Verschleiß verfärben.
• Achten Sie darauf, dass Sie den Stecker beim Anschließen oder
Entfernen des Kabels festhalten. Wenn Sie am Kabel selbst ziehen,
kann das Kabel durchtrennt werden oder es besteht die Gefahr eines
Unfalls.
• Bei der Verwendung des Kabels ist darauf zu achten, dass es nicht
verdreht wird, um eine Beschädigung des Kabels zu vermeiden.
• Wickeln Sie das Kabel nicht um das untere Ende des Steckers, um
eine Unterbrechung der Verbindung zu verhindern.
• Prüfen Sie beim Einstecken des Kabels in das Mikrofon und das
angeschlossene Gerät, ob der Steckverbinder in die richtige Richtung
zeigt, bevor Sie ihn gerade einstecken. Ein diagonales Einstecken des
Steckverbinders oder des Steckers kann zu einer Fehlfunktion führen.
• Führen Sie vor wichtigen Aufnahmen eine Probeaufnahme durch, um
sicherzustellen, dass der Ton korrekt aufgenommen wird.
• Audio-Technica übernimmt keinerlei Haftung für den Verlust oder die
Beschädigung von Software oder Daten, die in Zusammenhang mit
dem Produkt stehen.
■ Verwendung des Produkts
1. Schließen Sie das Produkt an ein Gerät mit einem Mikrofoneingang
(symmetrischer Eingang) an.
2. Verwenden Sie das Produkt so, dass Sie die Vorderseite des
Mikrofons in Richtung der Klangquelle richten.
■ Ausgangsanschlüsse
Der Ausgangsanschluss ist ein XLR-M-Stecker, dessen Polarität Sie auf
der nachstehenden Abbildung sehen können.
Ausgangsanschlüsse
PIN1 (Masse) PIN2 (heiß)
PIN3 (kalt)
■ Technische Daten
Element Dynamisch
Richtcharakteristik Hyperniere
Frequenzgang 80-16.000 Hz
Empf. am offenen Schaltkreis -53 dB (2,2 mV) (0 dB= 1 V/Pa, 1 kHz)
Impedanz 600 Ohm
Gewicht 615 g
Abmessungen Länge: 145,3 mm, größter Gehäusedurchmesser:
52 mm
Ausgangsanschluss Integrierter 3-poliger XLR-M-Anschluss
Mitgeliefertes Zubehör AT8487 Montageklemme, 5/8”-27 auf 3/8”-16
Gewindeadapter, Tasche
• 1 Pascal = 10 Dynes/cm 2 = 10 Mikrobar = 94 dB SPL
Im Rahmen der Produktverbesserung unterliegt das Produkt
Änderungen ohne Vorankündigung.
Le agradecemos la compra de este producto. Antes de utilizarlo, lea el
manual de usuario para asegurarse de que lo utilizará correctamente.
Conserve este manual para consultarlo en un futuro.
■ Advertencias de seguridad
Aunque este producto se ha diseñado para su uso seguro, si no lo
utiliza de manera correcta puede provocar un accidente. Con el fin de
garantizar la seguridad, respete todas las advertencias y precauciones
mientras utiliza el producto.
■ Precauciones para el producto
• No someta el producto a impactos fuertes para evitar averías.
• No desmonte, modifique o intente reparar el producto.
• No manipule el producto con las manos húmedas para evitar
descargas o daños.
• No deje el producto bajo la luz solar directa, junto a dispositivos de
calefacción o en lugares cálidos, húmedos o polvorientos.
• No coloque el producto en una superficie inestable para evitar
lesiones o mal funcionamiento por caídas o similares.
■ Notas sobre el uso
• Asegúrese de leer el manual de usuario del dispositivo conectado
antes de usarlo.
• Cuando el producto se utiliza durante mucho tiempo, puede
decolorarse debido a la luz ultravioleta (especialmente a la luz solar
directa) y al desgaste.
• Asegúrese de sujetar el conector al conectar y desconectar el cable.
El cable se puede romper o puede producirse un accidente si tira de
él.
• Al utilizar el cable, tenga cuidado de no retorcerlo para evitar que se
dañe.
• No enrolle el cable en la base del conector para evitar que se
desconecte.
• Al enchufar el cable en el micrófono y en el dispositivo conectado,
compruebe que el conector esté orientado en la dirección correcta
antes de insertarlo directamente. La inserción del conector o clavija
en diagonal puede causar un mal funcionamiento.
• Para grabaciones importantes, realice una grabación de prueba
con anterioridad para asegurarse de que el sonido se grabe
correctamente.
• Audio-Technica no será responsable en ningún caso de cualquier
pérdida o daño al software o a los datos conectados al producto.
■ Uso del producto
1. Conecte el producto a un dispositivo que tenga una entrada de
micrófono (entrada balanceada).
2. Utilice el producto colocando la parte frontal del micrófono hacia la
fuente de sonido.
■ Terminales de salida
El conector de salida es de tipo XLR-M con polaridad como se muestra
en la siguiente figura.
Terminales de salida
PIN1 (tierra) PIN2 (caliente)
PIN3 (frío)
■ Especificaciones
Elemento Dinámico
Patrón polar Hipercardioide
Respuesta en frecuencia 80-16.000 Hz
Sensibilidad del circuito abierto -53 dB (2,2 mV) (0 dB=1 V/Pa, 1 kHz)
Impedancia 600 ohmios
Peso 615 g
Dimensiones 145,3 mm de largo, 52 mm de diámetro máximo
del cuerpo
Conector de salida Tipo XLR-M de 3 patillas integral
Accesorios incluidos Abrazadera de montaje AT8487, adaptador roscado
de 5/8”-27 a 3/8”-16, estuche
• 1 Pascal = 10 dinas/cm 2 = 10 microbares = SPL de 94 dB
El producto está sujeto a modificaciones sin previo aviso con fines de
mejora del mismo.
Nous vous remercions d’avoir choisi ce produit. Avant utilisation, merci
de lire attentivement ce manuel pour vous assurer du bon usage du
produit. Veuillez conserver ce manuel pour consultation ultérieure.
■ Consignes de sécurité
Bien que la conception de ce produit garantisse la sécurité d’utilisation,
une utilisation incorrecte peut entraîner un accident. Pour assurer la
sécurité, respectez l’ensemble des avertissements et mises en garde
lorsque vous utilisez le produit.
■ Précautions d’utilisation
• Ne pas soumettre le produit à des chocs violents afin d’éviter tout
dysfonctionnement.
• Ne pas démonter, modifier ou tenter de réparer le produit.
• Ne pas manipuler le produit avec les mains mouillées pour éviter tout
choc électrique ou toute blessure.
• Ranger le produit à l’abri des rayons du soleil, des appareils générant
de la chaleur et des environnements chauds, humides ou poussiéreux.
• Ne placez pas le produit sur une surface instable pour éviter les
blessures ou les dysfonctionnements dus à une chute ou autre.
■ Remarques sur l'utilisation
• Soyez sûr de lire le manuel de l'utilisateur de l'appareil connecté avant
de l'utiliser.
• Lorsque le produit est utilisé pendant une longue période, il peut se
décolorer à cause de la lumière ultraviolette (surtout l'ensoleillement
direct) et de l'usure.
• Assurez-vous de tenir la fiche lors de la connexion et de la
déconnexion du câble. Le câble peut se rompre ou un accident peut
se produire si vous tirez sur le câble lui-même.
• Lors de l'utilisation du câble, veillez à ne pas le tordre pour éviter de
l'endommager.
• N'enroulez pas le câble à la base de la fiche pour éviter une
déconnexion.
• Lors de la connexion du câble au microphone et à l'appareil connecté,
vérifiez que le connecteur est orienté dans la bonne direction avant
de l'insérer en ligne droite. L'insertion du connecteur ou de la fiche en
diagonale peut provoquer un dysfonctionnement.
• Pour les enregistrements importants, effectuez au préalable un
enregistrement d'essai pour vous assurer que le son est correctement
enregistré.
• Audio-Technica ne sera en aucun cas responsable de toute perte ou
dommage aux logiciels ou données liés au produit.
■ Utilisation du produit
1. Connectez le produit à un appareil qui dispose d'une entrée
microphone (entrée symétrique).
2. Utilisez le produit en positionnant l'avant du microphone vers la
source sonore.
■ Bornes de sortie
Le connecteur de sortie est de type XLR-M avec des pôles tels
qu’affichés dans l’illustration ci-dessous.
Bornes de sortie
PIN1 (terre) PIN2 (point chaud)
PIN3 (point froid)
■ Caractéristiques techniques
Capsule Dynamique
Directivité Hypercardioïde
Réponse en fréquences 80-16 000 Hz
Sensibilité -53 dB (2,2 mV) (0 dB=1 V/Pa, 1 kHz)
Impédance 600 ohms
Poids 615 g
Dimensions Longueur 145,3 mm, diamètre maximal du corps
52 mm
Connecteur de sortie Type XLR-M 3 broches intégré
Accessoires fournis Pince de montage AT8487, adaptateur fileté 5/8”-27
vers 3/8”-16, Pochette
• 1 Pascal = 10 dynes/cm 2 = 10 microbars = 94 dB SPL
Dans le cadre de l’amélioration du produit, ce dernier peut être modifié
sans préavis.
Grazie per aver acquistato questo prodotto. Prima dell'utilizzo, leggere
attentamente il manuale dell'utente per assicurarsi che il prodotto sia
utilizzato correttamente. Conservare il manuale come riferimento futuro.
■ Precauzioni di sicurezza
Anche se questo prodotto è stato realizzato per essere utilizzato in
piena sicurezza, l'uso scorretto potrebbe causare incidenti. Per garantire
il massimo grado di sicurezza, osservare tutte le avvertenze e le
precauzioni fornite per l'utilizzo del prodotto.
■ Precauzioni nell'utilizzo del prodotto
• Per evitare malfunzionamenti, evitare possibili urti.
• Non smontare, modificare o tentare di riparare il prodotto.
• Per evitare scosse elettriche o lesioni, non toccare il prodotto con le
mani bagnate.
• Non riporre il prodotto alla luce diretta del sole, vicino a un dispositivo
di riscaldamento o in luogo caldo, umido o polveroso.
• Non posizionare il prodotto su una superficie instabile per evitare
lesioni personali o malfunzionamenti dovuti a cadute o simili.
■ Note sull'utilizzo
• Prima dell'uso. assicurarsi di leggere il manuale dell'utente del
dispositivo collegato.
• Se utilizzato per un lungo periodo di tempo, il prodotto può scolorire
a causa della luce ultravioletta (soprattutto la luce diretta del sole) e
dell'usura.
• Assicurarsi di tenere lo spinotto quando si collega e si scollega il cavo.
Tirando direttamente il cavo, si rischia di tagliarlo o di provocare un
incidente.
• Quando si utilizza il cavo, fare attenzione a non attorcigliarlo per
evitare di danneggiarlo.
• Non avvolgere il cavo alla base dello spinotto per evitarne la
disconnessione.
• Quando si inserisce il cavo nel microfono e nel dispositivo collegato,
verificare che il connettore sia rivolto nella direzione corretta prima di
inserirlo in linea retta. L'inserimento del connettore o dello spinotto in
diagonale può causare un malfunzionamento.
• Per registrazioni importanti, eseguire prima una registrazione di prova
per assicurarsi che il suono sia registrato correttamente.
• Audio-Technica non sarà in alcun modo responsabile di eventuali
perdite o danni al software o ai dati collegati al prodotto.
■ Utilizzo del prodotto
1. Collegare il prodotto a un dispositivo che ha un ingresso microfono
(ingresso bilanciato).
2. Utilizzare il prodotto posizionando la parte anteriore del microfono
verso la sorgente sonora.
■ Terminali di uscita
Il connettore di uscita è del tipo XLR-M, con la polarità come indicato
nella figura in basso.
Terminali di uscita
PIN1 (terra) PIN2 (caldo)
PIN3 (freddo)
■ Specifiche tecniche
Capsula Dinamico
Caratteristica polare Ipercardioide
Risposta in frequenza 80-16.000 Hz
Sensibilità a circuito aperto -53 dB (2,2 mV) (0 dB = 1 V/Pa, 1 kHz)
Impedenza 600 ohm
Peso 615 g
Dimensioni Lunghezza 145,3 mm, diametro massimo 52 mm
Connettore di uscita XLR-M a 3 poli integrato
Accessori inclusi Morsetto di montaggio AT8487, adattatore filettato
da 5/8”-27 a 3/8”-16, custodia
• 1 Pascal = 10 dyn/cm 2 = 10 microbar = SPL 94 dB
Per il miglioramento del prodotto, lo stesso è soggetto a modifica senza
preavviso.
Obrigado por comprar este produto. Antes de usar o produto, leia
atentamente o manual do usuário para assegurar o uso correto do
produto. Guarde este manual para futuras consultas.
■ Medidas de segurança
Embora esse produto tenha sido projetado para ser seguro para o
usuário, a utilização em desacordo com o uso tido como correto
pode resultar em acidente. Para garantir a segurança, siga todas as
advertências e precauções quando usar o produto.
■ Cuidados com o produto
• Não submeta o produto a um impacto muito forte para evitar falhas
de funcionamento.
• Não desmonte, modifique nem tente reparar o produto.
• Não manuseie o produto com as mãos úmidas para evitar choque
elétrico ou ferimentos.
• Não armazene o produto sob a luz direta do sol, próximo a
dispositivos de aquecimento ou em local úmido, quente ou
empoeirado.
• Não coloque o produto sobre uma superfície instável para evitar
ferimentos ou falhas de funcionamento devido a quedas ou similares.
■ Observações de uso
• Leia o manual do usuário do dispositivo conectado antes de usá-lo.
• Quando o produto é utilizado durante muito tempo, pode descolorir
devido à luz ultravioleta (especialmente a luz direta do sol) e ao
desgaste.
• Não se esqueça de segurar o plugue ao conectar e desconectar o
cabo. O cabo pode se romper ou pode ocorrer um acidente se você
segurar o cabo para puxá-lo.
• Quando usar o cabo, tenha cuidado para não torcê-lo para evitar que
seja danificado.
• Não enrole o cabo na base do plugue para evitar uma desconexão.
• Quando ligar o cabo ao microfone e ao dispositivo conectado,
verifique se o conector está virado para a direção correta antes de
inseri-lo diretamente. A inserção do conector ou plugue na diagonal
pode causar uma falha de funcionamento.
• Para gravações importantes, faça uma gravação de teste com
antecedência para garantir que o som seja gravado corretamente.
• A Audio-Technica não será responsável de forma alguma por
qualquer perda ou dano ao software ou aos dados conectados ao
produto.
■ Utilização do produto
1. Conecte o produto a um dispositivo que tenha uma entrada de
microfone (entrada balanceada).
2. Use o produto, posicionando a frente do microfone em direção à
fonte sonora.
■ Terminais de saída (output)
O conector de saída (output) é do tipo XLR-M com polaridade como a
demonstrada na figura abaixo.
Terminais de saída (output)
PIN1 (terra (ground)) PIN2 (quente (hot))
PIN3 (frio (cold))
■ Especificações
Elemento Dinâmico
Padrão polar Hipercardioide
Resposta de frequência 80-16.000 Hz
Sensibilidade em circuito aberto -53 dB (2,2 mV) (0 dB = 1 V/Pa, 1 kHz)
Impedância 600 ohms
Peso 615 g
Dimensões 145,3 mm de comprimento, 52 mm diâmetro
máximo do corpo
Conector de saída Integral de 3 pinos do tipo XLR-M
Acessórios inclusos Braçadeira de montagem AT8487, adaptador com
rosca de 5/8”-27 a 3/8”-16, bolsa
• 1 Pascal = 10 dinas/cm 2 = 10 microbars = 94 dB SPL
Para o aperfeiçoamento do produto, o mesmo está sujeito a alterações
sem aviso prévio.
