Audio-Technica BP4029 (AT835ST) - Stereo Shotgun Microphone - Инструкция (Страница 2)

简体中文
繁體中文 Русский
한국어

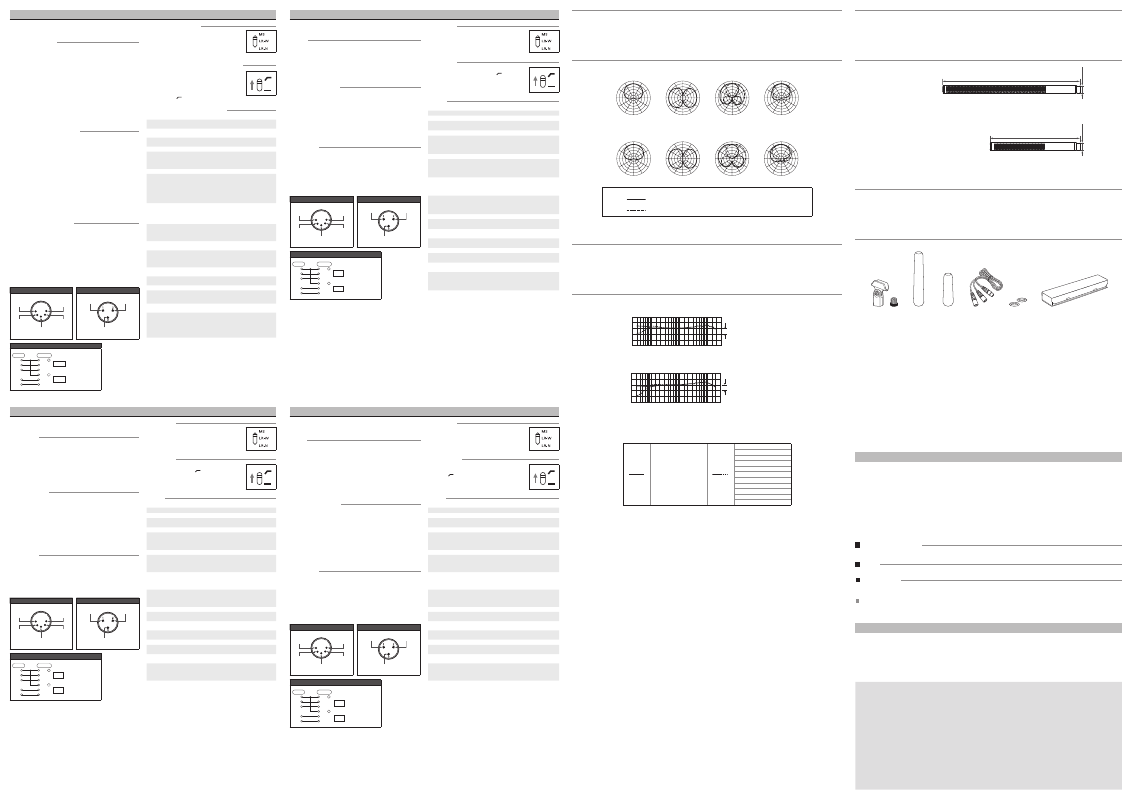

指向特性 Padrão polar
Polar pattern Диаграмма направленности
Directivité 指向性
Richtcharakteristik 指向特性
Schema polare 폴라 패턴
Patrón polar
BP4027
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
Mid Side LR stereo wide LR stereo narrow
BP4029
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
240˚
180˚ 210˚
270˚
300˚
330˚ 0˚
150˚
120˚
90˚
30˚
60˚
Mid Side LR stereo wide LR stereo narrow
凡例 / LEGEND / LÉGENDE / LEGENDE / LEGENDA / LEYENDA / LEGENDA / УСЛОВНЫЕ ОБОЗНАЧЕНИЯ / 범례 / 图例 / 圖例
Left
1 kHz
Right
1 kHz
音圧スケールは 1 目盛 5dB / SCALE IS 5 DECIBELS PER DIVISION /
ÉCHELLE DE 5 DÉCIBELS PAR DIVISION / SKALA VON 5 DEZIBEL PRO DIVISION /
SCALA DI 5 DECIBEL PER DIVISIONE / ESCALA DE 5 DECIBELIOS POR DIVISIÓN /
A ESCALA É DE 5 DECIBÉIS POR DIVISÃO /
МАСШТАБ: 5 дБ НА ДЕЛЕНИЕ ШКАЛЫ /
比例是每分隔线 5 分贝 / 比例尺為每刻度 5 分貝 / 구역당 5 데시벨
周波数特性 Resposta de frequência
Frequency response Частотная характеристика
Réponse en fréquences 频率响应
Frequenzgang 頻率響應
Risposta in frequenza 주파수 응답
Respuesta en frecuencia
BP4027
30-20,000 Hz
BP4029
40-20,000 Hz
周波数（Hz） / Frequency in Hertz / Fréquence en Hertz / Frequenz in Hertz / Frequenza in Hertz /
Frecuencia en hercios / Frequência em Hertz / Частота, Гц / 频率单位是赫兹 / 頻率以赫茲 (Hertz) 為單位 / 주파수 ( 헤르츠 )
凡例 / LEGEND / LÉGENDE / LEGENDE / LEGENDA / LEYENDA / LEGENDA /
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ / 图例 / 圖例 / 범례
0°, 50 cm
0°, 50cm, ローカット
0°, 50 cm, Low cut
0°, 50 cm, coupe-bas
0°, 50 cm, Low Cut
0°, 50 cm, passa-alto
0°, 50 cm, paso alto
0°, 50 cm, corte baixo
0°, 50 см, фильтр нижних частот
0°，50 cm，低截
0°，50 cm，高通濾波
0° , 50cm, 로우컷
10 dB
100 50 200 10k 5k 1k 500 2k 20k レ ス ポ ン ス
(dB)
/
Response in dB / Réponse en dB / Frequenzgang in dB / Risposta in dB / Respuesta en dB / Resposta em dB / Чувствительность, дБ
/
响应单位是 dB
/
響應以分貝 (dB) 為單位
/
응답
(dB)
10 dB
100 50 200 10k 5k 1k 500 2k 20k レ ス ポ ン ス
(dB)
/
Response in dB / Réponse en dB / Frequenzgang in dB / Risposta in dB / Respuesta en dB / Resposta em dB / Чувствительность, дБ
/
响应单位是 dB
/
響應以分貝 (dB) 為單位
/
응답
(dB)
Благодарим Вас за приобретение данного изделия. Перед использованием изделия
внимательно прочтите руководство пользователя, чтобы обеспечить правильную
эксплуатацию изделия. Сохраните данное руководство для использования в будущем.
■ Характеристики
• Чтобы обеспечить высокую чувствительность, микрофон оснащен
разработанными в компании независимыми линейно-кардиоидным
элементом и элементом «восьмерка». С помощью трех режимов: прямой
MS; широкая диаграмма, левый и правый каналы; и узкая диаграмма, левый
и правый каналы, этот микрофон можно использовать в разных условиях
звукозаписи, например, запись в среде с высокими уровнями окружающего
шума, в качестве стереобазы для записи звуков спортивных мероприятий,
проводимых в помещении/на открытом воздухе, или для записи звуков
окружающей среды.
• Инновационная конструкция звуковой трубки и бестрансформаторное
схемное решение обеспечивают стабильную фазовую чувствительность и
широкий динамический диапазон.
• Легкий и прочный алюминиевый корпус великолепно подходит для
использования в сложных рабочих условиях, которые могут возникнуть при
работе со штативом.
• Переключаемый фильтр низких частот 80 Гц эффективно уменьшает шум
ветра.
• Микрофон оснащен ветрозащитным экраном для поглощения шума ветра.
■ Меры предосторожности
Несмотря на то что изделие изготовлено с учетом требований безопасной
эксплуатации, его неправильное использование может стать причиной
несчастного случая. С целью обеспечения безопасности при эксплуатации изделия
требуется соблюдать все предупреждающие и предостерегающие указания.
■ Меры безопасности при работе с изделием
• Не подвергайте изделие сильным ударам во избежание нарушения его
функционирования.
• Не разбирайте, не модифицируйте и не пытайтесь самостоятельно
отремонтировать изделие.
• Не прикасайтесь к изделию влажными руками во избежание поражения
электрическим током или получения травм.
• Не храните изделие в местах, где оно будет подвержено воздействию прямого
солнечного света, вблизи нагревательных приборов, в местах с высокой
температурой, уровнем влажности или в запыленных местах.
• Не следует раскачивать микрофон, удерживая его за кабель, или с усилием
тянуть за кабель.
• Не наматывайте кабель на ножки или мебель, и следите за тем, чтобы он не
цеплялся за другие предметы.
■ Порядок подключения
1. Для правильной настройки левого и правого стереоканалов установите микрофон
так, чтобы маркировка «UP» (ВЕРХ) находилась вверху, а переключатель — внизу.
2. Подключите выходные контакты микрофона к 5-контактному выходу
прилагаемого кабеля, затем вставьте разделенный выход кабеля (по 3 контакта
на каждом выводе) в разъем устройства, оснащенного микрофонным входом
(симметричным входом), совместимого с источником фантомного питания.
• В качестве выходного разъема применяется разъем типа XLR-M, полярность
показана на рисунках ниже.
3. При подключении микрофона к таким устройствам как видеокамеры,
вставьте прилагаемые уплотнительные кольца в микрофон, чтобы
обеспечить плотное соединение держателя микрофона и микрофона.
• Вставьте оба уплотнительных кольца в месте крепления микрофона к держателю.
Выходные контакты микрофона Выходные контакты кабеля
Схема подключения кабеля
Для работы изделия
требуется источник
фантомного питания
тока на каждый канал
(левый и правый).
XLR5P
G
(+)
(−)
G
(+)
(−)
XLR3P×2
■ Настройка режима
MS Прямой режим MS
LR-W Режим стерео (широкая диаграмма, левый и
правый каналы)
LR-N Режим стерео (узкая диаграмма, левый и
правый каналы)
■ Выбор положения переключателей
Для снижения уровня низкочастотного окружающего
шума (например, от движения транспорта, систем
кондиционирования воздуха и т. д.), эффектов
звукоотражения в помещении и вибраций, передающихся
механическим путем, переместите переключатель фильтра
низких частот, который находится на боку изделия, в
положение «Вкл.» ( ).
■ Технические характеристики
Чувствительный элемент Задняя пластина с фиксированным зарядом,
постоянно поляризованный конденсатор
Диаграмма
направленности
Линейно-градиентная, в виде восьмерки
Частотная
характеристика
BP4027: от 30 до 20 000 Гц
BP4029: от 40 до 20 000 Гц
Фильтр низких частот 80 Гц, 12 дБ/октава
Чувствительность
разомкнутого контура
Центральный канал: -30 дБ (31,6 мВ)
Боковой канал: -34 дБ (19,9 мВ)
Режим стерео левый/правый каналы: -36 дБ (15,8 мВ)
(0 дБ = 1 В/Па, 1 кГц)
Импеданс 200 Ом
Максимальный уровень
входного звукового
сигнала
Центральный канал:
уровень звукового давления 123 дБ
Боковой канал:
уровень звукового давления 127 дБ
Режим стерео левый/правый каналы:
уровень звукового давления 126 дБ
(1 кГц при КНИ 1 %)
Динамический диапазон Центральный канал: 101 дБ
Боковой канал: 101 дБ
Режим стерео левый/правый каналы: 102 дБ
(1 кГц при максимальном уровне звукового
давления)
Отношение сигнал/шум Центральный канал: 72 дБ
Боковой канал: 68 дБ
Режим стерео левый/правый каналы: 70 дБ
(1 кГц при 1 Па, взвешено по кривой А)
Требования к
фантомному питанию
11–52 В пост. тока; 4 мА (в общем для обоих
каналов)
Переключатели MS, режим стерео левый/правый каналы —
широкая диаграмма (LR-W), режим стерео левый/
правый каналы — узкая диаграмма (LR-N);
плоский, плавный спад
Вес BP4027: 142 г
BP4029: 103 г
Размеры BP4027: длина 380,0 мм, диаметр 21,0 мм
BP4029: длина 236,0 мм, диаметр 21,0 мм
Выходной разъем Встроенный 5-контактный, тип XLR-M
Кабель длина 0,61 м, 5-контактный разъем типа XLR-F на
стороне микрофона и два 3-контактных разъема
типа XLR-M на стороне выхода
Тип корпуса
Audio-Technica
BP4027: SG3
BP4029: SG2
Принадлежности в
комплекте поставки
Зажим для микрофонной стойки AT8405a
(для стоек с резьбой от 5/8”-27, резьбового
переходника от 5/8”-27 до 3/8”-16); ветрозащитный
экран (BP4027: AT8135, BP4029: AT8134); кабель
длиной 0,61 м; уплотнительное кольцо, 2 шт.;
защитный футляр для переноски
• Уровень звукового давления 1 Па = 10 дин/см 2 = 10 мкбар = 94 дБ
В целях усовершенствования в изделие могут вноситься изменения без
предварительного уведомления.
感谢您购买本产品。在使用产品之前，请全文浏览本用户手册以确保您将
正确地使用本产品。请妥善保管本手册以供将来参考。
■ ■ 产品特点
• 配置自主研发的超心形单指向性及8字形双指向性的独立元件，提供高灵敏度
收音。具有MS直接、LR广角及LR狭角的三种收音模式，可应对在不同的高环
境噪声条件下作室内外体育赛事的立体声收音、环境声收音等多种环绕收音场
景的应用。
• 创新的音管结构和无变压器电路设计，能确保稳定的相位灵敏度及宽广的动态
范围。
• 以轻质而坚固铝材组装外壳，非常适用于需要吊杆操作等的严苛作业环境。
• 设有80Hz高通滤波开关，可有效降低风动噪声。
• 配备有防风罩，可滤除风动噪声。
■ ■ 安全预防措施
虽然本产品采用安全设计，但使用不当仍可能发生事故。为了确保安全，使用本产
品时请注意全部警告和提醒。
■ 本产品注意事项
• 切勿让本产品遭受强烈冲击，以避免发生故障。
• 切勿拆开、改装或尝试维修本产品。
• 切勿用湿手握持本产品，以免触电或受伤。
• 切勿将本产品存放在阳光直射的地方、加热装置附近或者炎热、潮湿或多尘的
地方。
• 切勿握住连接线来摇晃话筒，或者强行拉扯话筒。
• 切勿将连接线缠绕在机架或家具周围，并且要防止连接线卡在其他物体中。
■ ■ 连接步骤
1. 为确保正确设置左右立体声，在设置话筒时请将“UP”标记朝上，将开关朝下。
2. 将话筒的输出端子连接到附带连接线的5针脚一侧，并将连接线的拆分侧（均为
3针脚）连接到具有兼容幻象电源的话筒输入（平衡输入）的设备。
• 输出接口是XLR-M型接口，其极性如下图所示。
3. 当连接到摄像机等设备时，请将附带的O形环安装到话筒，以确保话筒支架和 话筒之间的贴紧。
• 将两个O形环安装到话筒连接到支架的位置。
话筒输出端子 连接线输出端子
连接线接线图
本产品的每通道（左通
道和右通道）使用幻象
电源。
XLR5P
G
(+)
(−)
G
(+)
(−)
XLR3P×2
■ ■ 模式设置
MS MS直接模式
LR-W 立体声模式（LR广角模式）
LR-N 立体声模式（LR狭角模式）
■ ■ 开关设置
为了减少对低频环境噪声（如交通、空调系统等）、室内混响
和机械耦合振动的收音，打开（ ）本产品侧面的低截滤波
开关。
■ ■ 指标
元件 固定充电背板，永久极化电容体
指向性 超指向、8字形
频率响应 BP4027：30-20,000Hz
BP4029：40-20,000Hz
低截 80Hz，12dB/倍频程
开路灵敏度 中央：-30dB（31.6mV）
侧面：-34dB（19.9mV）
LR立体声：-36dB（15.8mV）
（0dB=1V/Pa，1kHz）
阻抗 200欧姆
最大输入声压级 中央：123dB SPL
侧面：127dB SPL
LR立体声：126dB SPL
（1kHz于1% THD）
动态范围 中央：101dB
侧面：101dB
LR立体声：102dB
（1kHz于最大声压级）
信噪比 中央：72dB
侧面：68dB
LR立体声：70dB
（1kHz于1Pa，A计权）
幻象供电 直流11-52V，4mA（双通道总值）
开关 MS，LR立体声广角（LR-W），LR立体声狭角（LR-N）；
平直，滚降
重量 BP4027：142克
BP4029：103克
尺寸 BP4027：长度380.0毫米，直径21.0毫米
BP4029：长度236.0毫米，直径21.0毫米
输出接口 一体式5针XLR-M型
连接线 长0.61米，话筒端采用5针XLR-F型接口，输出端采
用两个3针XLR-M型接口
“铁三角”便携保护包款式 BP4027：SG3
BP4029：SG2
附带配件 适用于5/8”-27螺纹支架的AT8405a支架夹，5/8”-27
到3/8”-16螺纹适配器，防风罩（BP4027：AT8135，
BP4029：AT8134），0.61米连接线，O形环x2，便携
保护包
• 1帕＝10达因/平方厘米＝10微巴＝94dB SPL
因产品改进，本产品会随时改装，恕不另行通知。
본 제품을 구매해 주셔서 감사합니다 . 본 제품을 올바르게 사용할 수 있도록 제품을
사용하기 전에 사용설명서를 빠짐없이 읽으십시오 . 나중에 참조할 수 있도록 이
설명서를 보관하십시오 .
■ ■ 기능
• 고감도 음질을 제공하기 위해서 자체적으로 개발한 라인 카디오이드(line-cardioid)와
8자형 엘레멘트를 사용하였습니다. MS 다이렉트, LR 와이드, LR 내로우 세 가지 모드를
제공하는 본 마이크는, 주변 소음이 많은 환경에서 녹음을 진행하거나, 실내외 스포츠
이벤트의 스테레오 베이스를 제작할 때, 혹은 주변 음향을 담아낼 때와 같이 다양한
서라운드 레코딩 응용 프로그램에서 사용할 수 있습니다.
• 혁신적으로 설계된 사운드 튜브와 무변압기 회로는 안정적인 위상 감도와 넓은 동적
범위를 제공합니다.
• 가볍고 견고한 알루미늄 하우징 어셈블리는 붐 오퍼레이션처럼 열악한 환경에서
녹음할 때 유용합니다.
• 80Hz 저주파수 롤오프 스위치는 바람 소음을 효과적으로 감소시킵니다.
• 바람 소음을 차단하는 윈드스크린이 포함되어 있습니다.
■ ■ 안전 관련 주의 사항
본 제품은 안전하게 사용하도록 설계되었지만 제대로 사용하지 않을 경우 사고가
발생할 수 있습니다. 안전을 위해 제품 사용 중에 모든 경고 및 주의 사항을
준수하십시오.
■ 제품 관련 주의 사항
• 오작동 방지를 위해 본 제품에 강한 충격을 가하지 마십시오.
• 제품을 분해, 개조하거나 수리하지 마십시오.
• 감전 또는 부상 방지를 위해 젖은 손으로 제품을 만지지 마십시오.
• 제품을 직사광선이 닿는 장소, 난방기 근처, 고온다습한 환경 또는 먼지가 많은
장소에 보관하지 마십시오.
• 케이블을 잡고 마이크를 돌리거나 억지로 당기지 마십시오.
• 케이블이 선반 혹은 가구에 감기거나, 다른 물건에 걸리지 않도록 주의하십시오.
■ ■ 연결 절차
1. LR 스테레오 설정이 올바르게 수행되도록 “UP” 표시가 위로 가고, 스위치가 아래로
가도록 마이크를 설치하십시오.
2. 케이블 한쪽 말단인 5핀에 마이크의 출력 단자를 연결하고, 두 갈래로 나눠진
반대쪽 말단(모두 3핀)에 팬텀 전원 공급 장치와 호환되는 마이크 입력(밸런스
입력)이 있는 장치를 연결합니다.
• 출력 커넥터는 아래 그림에 표시된 것처럼 극성이 있는 XLR-M 유형입니다.
3. 비디오 카메라와 같은 장치에 연결할 때는 O링을 마이크에 설치하여 마이크를
마이크 홀더에 단단히 고정하십시오.
• 마이크와 마이크 홀더의 결합부에 두 개의 O링을 설치하십시오.
마이크 출력 단자 케이블 출력 단자
케이블 연결도
본 제품의 각 채널(Lch,
Rch)에는 팬텀 전원이
필요합니다.
XLR5P
G
(+)
(−)
G
(+)
(−)
XLR3P×2
■ ■ 모드 설정
MS MS 다이렉트 모드
LR-W 스테레오 모드 (LR 와이드 패턴)
LR-N 스테레오 모드 (LR 내로우 패턴)
■ ■ 스위치 설정
저주파수 주변 소음(예를 들어 교통, 공기 취급 시스템 등), 실내
반향 및 기계적인 진동을 줄이려면 제품 측면에 위치한 로우컷
필터 스위치( )를 켜십시오.
■ ■ 사양
엘레멘트 고정 전하 백 플레이트, 영구적인 유극 콘덴서
폴라 패턴 라인 + 그래디언트, 8자형
주파수 응답 BP4027: 30-20,000Hz
BP4029: 40-20,000Hz
로우컷 80Hz, 12dB/옥타브
개회로 감도 중간: -30dB (31.6mV)
측면: -34dB (19.9mV)
LR 스테레오: -36dB (15.8mV)
(0dB = 1V/Pa, 1kHz)
임피던스 200옴
최대 입력 사운드 레벨 중간: 123dB SPL
측면: 127dB SPL
LR 스테레오: 126dB SPL
(1kHz @ 1% THD)
동적 범위 중간: 101dB
측면: 101dB
LR 스테레오: 102dB
(1kHz @ 최대 SPL)
신호대잡음비 중간: 72dB
측면: 68dB
LR 스테레오: 70dB
(1kHz @ 1Pa, A-weighted)
팬텀 전원 요구 사항 11-52V DC, 4mA (양쪽 채널 합계)
스위치 MS, LR 스테레오-와이드 (LR-W), LR 스테레오-내로우
(LR-N); 플랫, 롤 오프
중량 BP4027: 142g
BP4029: 103g
규격 BP4027: 길이 380.0mm, 직경 21.0mm
BP4029: 길이 236.0mm, 직경 21.0mm
출력 커넥터 통합 5핀 XLR-M 유형
케이블 길이 0.61m, 마이크 끝단의 5핀 XLR-F 유형 커넥터 및
출력 말단의 두 개의 3핀 XLR-M 유형 커넥터
Audio-Technica 케이스
스타일
BP4027: SG3
BP4029: SG2
액세서리 포함 5/8’’-27 나사식 스탠드용 AT8405a 스탠드 클램프,
5/8”-27 ~ 3/8”-16 나사식 어댑터, 윈드스크린
(BP4027: AT8135, BP4029: AT8134), 0.61m 케이블,
O링× 2, 휴대용 보호 파우치
• 1 파스칼 = 10dyne/cm 2 = 10 마이크로바 = 94dB SPL
제품 개선을 위해 사전 공지 없이 제품이 수정될 수 있습니다.
感謝您購買本商品。 使用前， 請務必詳閱本使用說明書， 確保以正確的方
式使用本產品。 請妥善保管本說明書以備隨時參閱。
■ ■特色
• 搭載內部開發的高感度獨立超心形單一指向性和 8 字形雙指向性元件。具有三
種模式 (MS 直接、LR 廣角和 LR 狹角 )，適用於各種高噪音環境條件下之錄音、
室內外體育賽事立體聲拾音、環境聲音拾取等多種環繞收音場景。
• 創新設計的音響導管和無變壓迴路可確保穩定的相位感度和寬廣的動態範圍。
• 輕巧堅固的鋁製機殼，適用於需要吊桿操作等嚴苛的使用環境。
• 備有能有效降低風切聲的 80Hz 低頻衰減開關。
• 附屬能大幅降低風切噪音的防風罩。
■ ■ 安全上的注意事項
雖然本產品採用安全設計，但使用不當仍可能引起事故。為防範事故於未然，使
用本產品時請務必遵守下記事項。
■ 本產品注意事項
• 請勿讓本產品受到強烈碰撞，以免故障。
• 請勿拆開、改造或嘗試修理本產品。
• 請勿於雙手潮濕時握持本產品，以免觸電或受傷。
• 請勿將本產品存放於日照直射處、暖氣設備附近，或存放於炎熱、潮濕或充滿
灰塵的地方。
• 請勿強力拉扯或甩動麥克風導線處。
• 請勿將導線纏繞於機架或家具上，並防止卡住其他物體。
■ ■ 連接步驟
1. 為確保正確執行左右立體聲設定，請以「UP」標記在上而開關在下的方式設定
麥克風。
2. 將麥克風的輸出端子連接到附屬導線的5針腳側，並將導線的分離側（均為3針
腳）連接到具有相容於幻象電源的麥克風輸入（平衡輸入）裝置上。
• 輸出端子為XLR-M型，其極性如下圖所示。
3. 連接到攝影機等裝置時，請將附屬的O型環安裝到麥克風，確保麥克風支架和
麥克風之間緊密接合。
• 將兩個O型環安裝到麥克風連接到支架的位置。
麥克風輸出端子 導線輸出端子
導線連接圖
本產品所有聲道
（左聲道及右聲道）
皆須使用幻象電源。
XLR5P
G
(+)
(−)
G
(+)
(−)
XLR3P×2
■ ■ 模式設定
MS MS直接模式
LR-W 立體聲模式（LR廣角模式）
LR-N 立體聲模式（LR狹角模式）
■ ■ 開關設定
為了減少接收低頻環境噪音（例如交通往來噪音、空調系統
等）、殘響、機械耦合振動雜音，請開啟（ ）本產品側面
的高通濾波開關。
■ ■ 規格
元件 背極式駐極體電容型
指向特性 超指向性、雙指向性
頻率響應 BP4027：30-20,000Hz
BP4029：40-20,000Hz
高通濾波 80Hz，12dB/octave
開路感度 中央：-30dB（31.6mV）
側邊：-34dB（19.9mV）
LR立體聲：-36dB（15.8mV）
（0dB=1V/Pa，1kHz）
阻抗 200歐姆
最大承受音壓位準 中央：123dB SPL
側邊：127dB SPL
LR立體聲：126dB SPL
（1kHz於1% THD）
動態範圍 中央：101dB
側邊：101dB
LR立體聲：102dB
（1kHz於最大音壓位準）
訊噪比 中央：72dB
側邊：68dB
LR立體聲：70dB
（1kHz於1Pa，A型加權）
幻象電源 直流11-52V，4mA（左右頻道合計值）
開關 MS、LR立體聲廣角（LR-W）、LR立體聲狹角（LR-N）；
扁平狀、滾降
重量 BP4027：142g
BP4029：103g
尺寸 BP4027：長度：380.0mm，直徑：21.0mm
BP4029：長度：236.0mm，直徑：21.0mm
輸出端子 整合式5針XLR-M型
導線 長0.61m，麥克風端採用5針XLR-F型端子，輸出端採
用兩個3針XLR-M型端子
「鐵三角」防護提箱樣式 BP4027：SG3
BP4029：SG2
附屬品 5/8”-27螺紋底座的AT8405a底座鎖定夾、5/8”-27至
3/8”-16螺紋轉接器、防風罩（BP4027：AT8135、
BP4029：AT8134）、0.61m導線、O型環×2、便攜
防護提箱
• 1 帕斯卡＝ 10 達因 / 平方公分＝ 10 微巴＝ 94dB SPL
規格若有改良，恕不另行通知。
保証と規定について （必ずお読みください） For Japan Only
本製品の保証は、定められた保証期間、条件のもとにおいて無料修理をお約束するものです。従って、この記載内容によってお客様の法律上の権利が制限され
るものではありません。本製品の保証は日本国内でのご購入ご使用の場合のみ有効です。
(This warranty is valid only for products purchased and used in Japan.)
本製品には保証書は付属しておりません。お買い上げの際の領収書またはレシートなどは大切に保管してください。修理の際、保証開始日の確認のためにご提
示いただきます。保証期間中に、取扱説明や接続・注意書きに沿ったご使用において、故障や品質不良が発生した場合は、お買い上げ日より１年間を製品保証
期間として無料修理（製品により無料代替）をさせていただきます。消耗・摩耗した部品、その他の付属品、及び本製品や接続した機器のソフトウェアやデータ
などは補償いたしかねます。また保証期間内でも以下の場合は、製品保証は適用されません。
1. ご購入年月日（保証開始時期）を証明するもの(お買い上げレシートなど)がない場合。
2. お買い上げ後の落下・圧迫・衝撃などによる損傷、変形。
3. 取り扱いの誤りによる故障。
4. 本製品以外の機器が原因となって生じた故障。
5. 当社以外で行われた修理や分解、改造で生じた故障。
6. 天災、公害、塩害、ガス害、異常電圧など、不可抗力による故障。
7. そのほか当社の合理的判断に基づき有料と認められる場合。
■ 製品保証期間後について
製品保証期間経過後も、有料で修理または製品代替をいたします。本製品の基本性能を維持するために必要な部品(補修用性能部品)は、生産完了後6年を
めどに保有しています。
■ その他
保証の期間内、期間経過後を問わず、修理・検査のために製品をお送りいただく場合は、お客様に送料をご負担いただきます。予めご了承ください。
■ お問い合わせ先
製品保証および修理などにつきましてはお買い上げのお店、または当社ホームページの設備音響機器製品に関するサポート（プロオーディオ営業部プロフェッ
ショナルSS 課）までお問い合わせください。
ホームページ（サポート）
https://www.audio-technica.co.jp/proaudio/support/
Warranty (Please be sure to read the notes below.) For USA Only
End-User LIMITED WARRANTY information for the USA is available at www.audio-technica.com/usawarranties. You may also contact Audio-
Technica U.S., Inc. to request a written copy of the Limited Warranty at 1-330-686-2600 or via mail at 1221 Commerce Drive, Stow, OH 44224.
株式会社オーディオテクニカ
〒194-8666 東京都町田市西成瀬2-46-1
www.audio-technica.co.jp
Audio-Technica Corporation
2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan
www.audio-technica.com
©2019 Audio-Technica Corporation
Global Support Contact: www.at-globalsupport.com
中国大陆客户联系资料
制造商：铁三角有限公司
代理商：广州市德讯贸易有限公司
地址：广州市越秀区中山二路31号鸿瑞大厦908室
电话：+86 (0)20 - 37619291
生产标准：GB8898-2011, GB/T13837-2012
原产地：日本 出版日期：2019年8月
香港及澳門客戶聯絡資料
總代理：鐵三角(大中華)有限公司
地址：香港九龍紅磡民裕街51號凱旋工商中心第二期9樓K室
電話：+852 - 23569268
台灣客戶聯絡資料
進口廠商／製造廠商：台灣鐵三角股份有限公司
地址：32050 桃園市中壢區過嶺里福達路二段322巷6號
服務專線：0800-774488 原產地：日本
142311702-01-01 ver.1 2019.08.15
外形寸法図 Dimensões
Dimensions Габаритные размеры
Dimensions 尺寸
Abmessungen 外型尺寸
Dimensioni 크기
Dimensiones
付属品 Acessórios inclusos
Included accessories Прилагаемые аксессуары
Accessoires fournis 附带配件
Mitgeliefertes Zubehör 附屬零配件
Accessori inclusi 기본 제공 부속품
Accesorios incluidos
AT8134
(BP4029)
AT8135
(BP4027)
BP4027
BP4029
КОНТАКТ 1 (земля)
КОНТАКТ 5 (отрицательный полюс бокового/
правого канала)
КОНТАКТ 4 (положительный полюс
бокового/правого канала)
КОНТАКТ 2 (положительный полюс
центрального/левого канала) КОНТАКТ 3
(отрицательный полюс центрального/левого канала)
КОНТАКТ 1 (земля)
КОНТАКТ 2 (положительный полюс)
КОНТАКТ 3
(отрицательный полюс)
Стереовыход
Левый
канал
Центральный
канал
Правый
канал
Боковой
канал
Серый
Красный
Выход MS
针脚1
（接地）
针脚5
（侧面/ 右通道为负）
针脚4
（侧面/右通道为正）
针脚2
（中央/左通道为正）
针脚3 （中央/左通道为负）
针脚1（接地） 针脚2（正）
针脚3（负）
立体声输出
左通道 中央
右通道 侧面
灰色
红色
MS输出
針腳1 （接地）
針腳5 （側邊/ 右頻道為負）
針腳4 （側邊/右頻道為正） 針腳2 （中央/左頻道為正）
針腳3
（中央/左頻道為負）
針腳1（接地） 針腳2（正）
針腳3（負）
立體聲輸出
左頻道 中央
右頻道 側邊
灰色
紅色
MS輸出
PIN1 (접지) PIN5 (측면/ch 콜드)
PIN4
(측면/Rch 핫)
PIN2
(중간/Lch 핫)
PIN3 (중간/Lch 콜드)
PIN1(접지) PIN2(핫)
PIN3(콜드)
스테레오 출력
Lch 중간
Rch 측면
회색
빨간색
MS출력
( 単位 / Unit / Unité / Einheit / Unità / Unidades /
Unidade / Ед. измерения / 单位 / 單位 / 단위 : mm)
236
φ 21
φ 21
380
