РУКОВОДСТВО ПО УСТАНОВКЕ
И ИСПОЛЬЗОВАНИЮ
Technical service - all rights reserved by
MCZ Group spa. Reproduction prohibited.
стр. 9
Часть 3
Часть 3
3.3 ПОДГОТОВКА ПОДКЛЮЧЕНИЯ ТЕЛЕВИЗОРА И УСТРОЙСТВ
Перед установкой камина-телевизора Scenario необходимо подготовить внутренние
системы помещения для работы устройств камина-телевизора.
MCZ НЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ПОВРЕЖДЕНИЯ, ВОЗНИКШИЕ
ПРИ НЕПРАВИЛЬНОМ ПОДКЛЮЧЕНИИ ИЛИ МОНТАЖЕ УСТРОЙСТВ
НЕКВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ.
Телевизор готов к подключению к различным устройствам, устанавливаемым в раме камина-телевизора.
Устройства должны подключаться к задней части телевизора LOEWE и внутренней системе помещения.
Выводы, обозначенные буквой «А» должны подключаться к телевизору LOEWE. Выводы, обозначенные
буквой «В», подключаются к выдвижной секции, а выводы с буквой «С» - к внутренней системе
помещения. В таблице ниже указано подключение выводов.
С помощью этих кабелей можно подключить к телевизору следующие устройства:
- спутниковый декодер (подготовленный для спутниковой антенны и телефонного кабеля для платного
телевидения),
- DVD-устройства (подключение к телевизору через HDMI),
- USB-устройства, фотоаппараты, видеокамеры, МР3-устройства (подключение через USB-порт),
- Dolby surround, домашний кинотеатр (подготовка с RCA-устройствами),
- персональный компьютер (телевизор является монитором ПК через VGA-кабель).

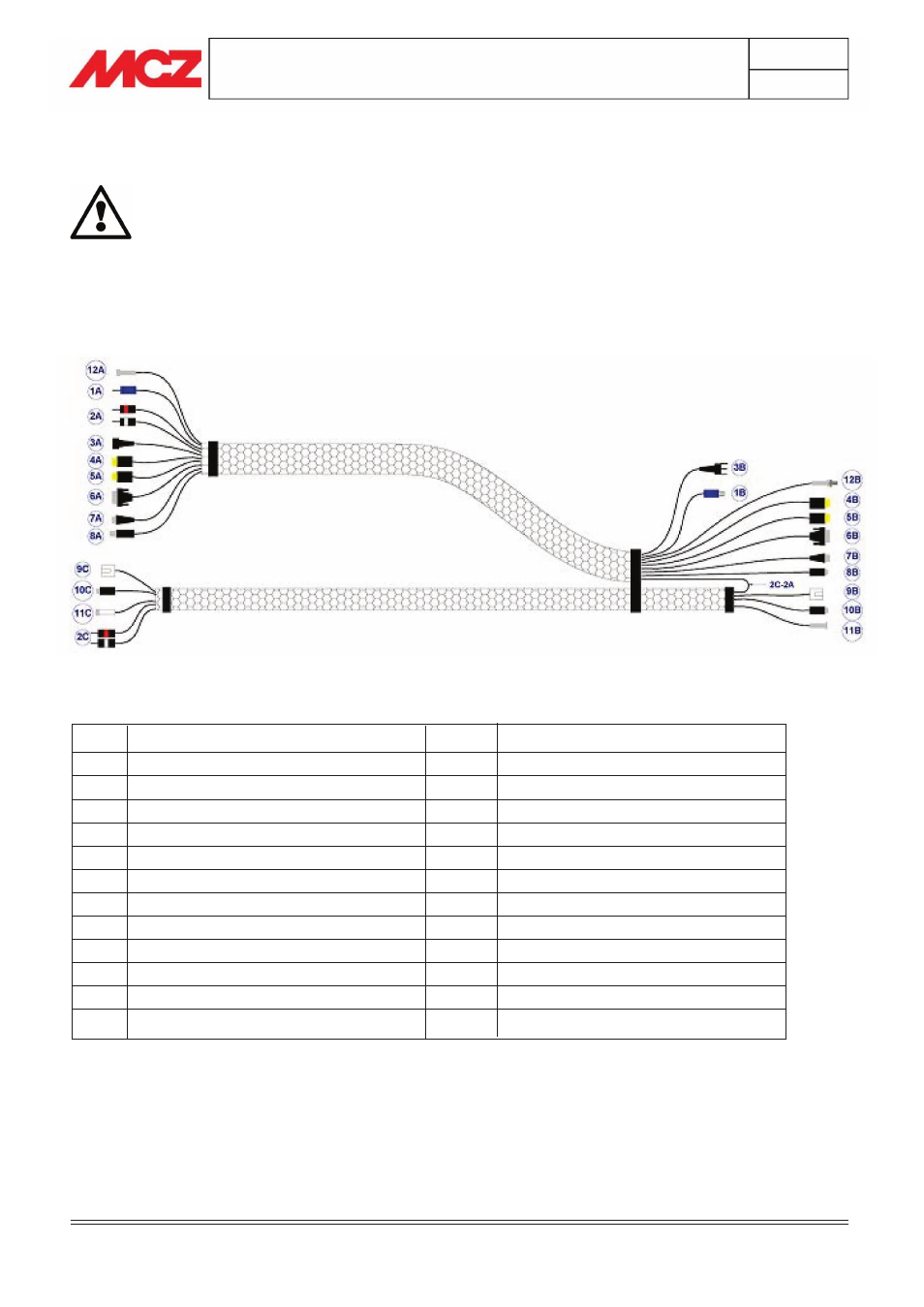

Схема электропроводки
ПОЗ.
ВЫВОД
ПОЗ.
ВЫВОД
1А
Штекер инфракрасного повторителя 1В
Гнездо инфракрасного повторителя
2А
Штекер RCA белый/красный
2С
Штекер RCA белый/красный
3А
Трехфазная вилка Шуко
3В
Вилка Шуко
4А
Штекер HDMI 1
4В
Штекер HDMI 1
5А
Штекер HDMI 2
5В
Штекер HDMI 2
6А
Штекер VGA
5В
Гнездо VGA
7А
Штекер USB
7В
Гнездо USB
8А
Штекер ТВ-антенны
8В
Штекер ТВ-антенна
9С
Телефон
9В
Телефон
10С
Штекер ТВ-антенны
10В
Гнездо ТВ-антенны
11С
SAT-антенна
11В
SAT-антенна
12А
SAT-антенна
12В
SAT-антенна + штекер
