3.3.3 Подключение выдвижной секции
Выдвижная секция имеет универсальное гнездо для 3 источников питания (230 В-1 подключается к
источнику питания телевизора), а также главный выключатель (I/O), который отключает напряжение от
телевизора LOEWE и остальных устройств.
ПРИМЕРЫ ПОДКЛЮЧЕНИЯ УСТРОЙСТВ:
Подключение спутникового декодера: подключите декодер к
1 – одному из трех разъемов питания
2 – одному из двух кабелей HDMI (4В или 5В)
3 – кабелю спутниковой антенны (11В). Для этого нужно отключить кабели 11В+12В (стандартные
подключения)
4 – телефонной розетке (9В), при пользовании платным телевидением.
Подключение DVD-устройств: подключите устройство к
1 – одному из трех разъемов питания
2 – одному из двух кабелей HDMI (4B или 5В)
3 – антенне входящего сигнала (IN) (10В) и антенне выходящего сигнала (OUT) (8В), если устройство
является записывающим.
Подключение телевизора LOEWE: проверьте, что провод питания телевизора (3В) подключен к одному
из трех разъемов питания. Если для подключения телевизора к антенне не используется внешнее
устройство (домашняя антенна, подключенная к DVD, подает сигнал на телевизор), то просто подключите
кабель антенны входящего сигнала (IN) (10B) к кабелю антенны выходящего сигнала (OUT) (8B). Для
использования спутникового декодера, встроенного в телевизор LOEWE, подключите кабель спутниковой
антенны от внутренней системы помещения к кабельному выводу 11С и проверьте, что выводы 11В и 12В
соединены между ними.

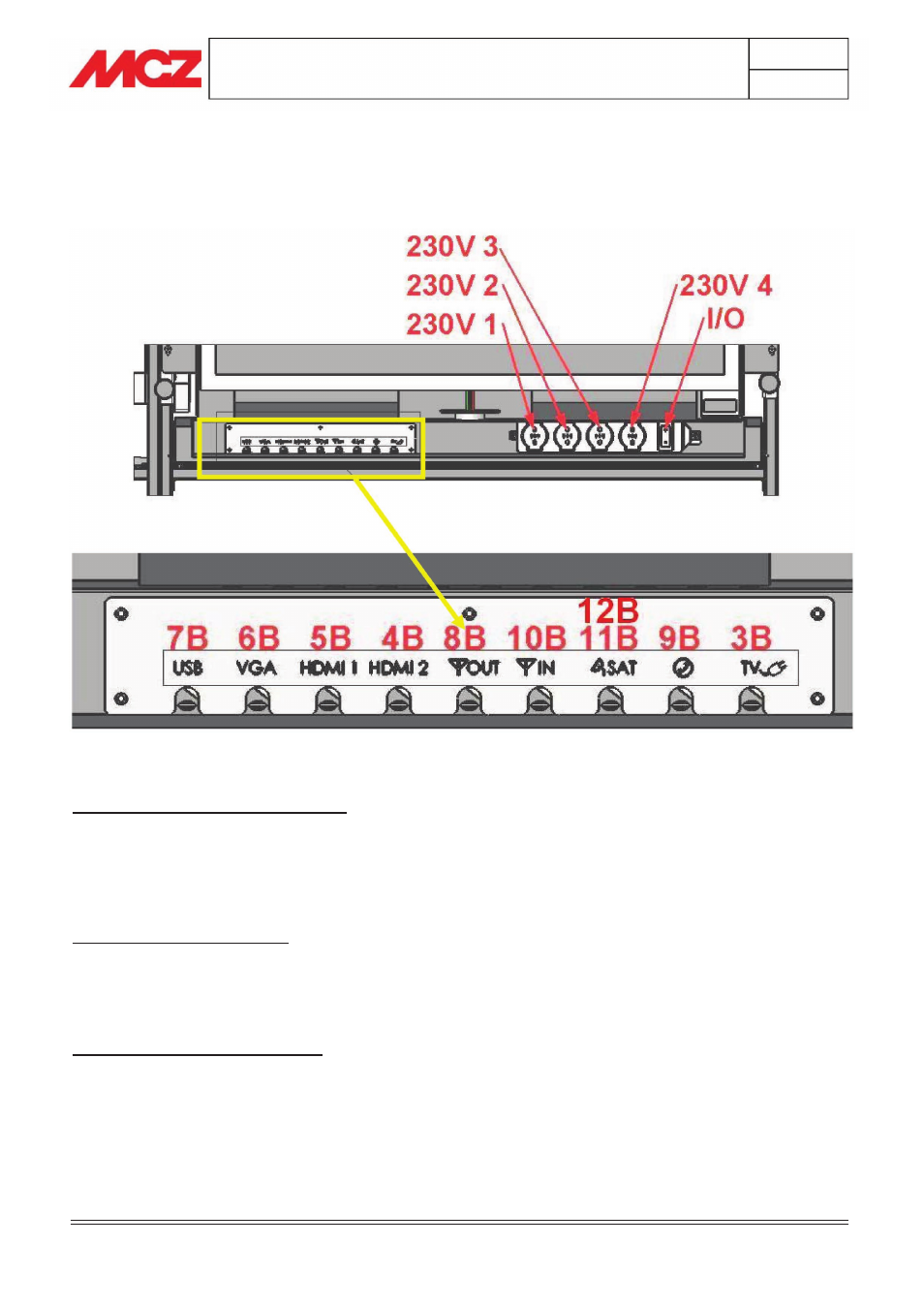

Выдвижная секция – вид спереди
