POW8561 RU
Copyright © 2013 VARO
С т р .
| 8 www.varo.com
7.3 Установка углового упора для косых распилов (Рис. 5)
Угловой упор для косых распилов (9) состоит из двух частей – упорной планки (A) и
регулятора угла (B), которые должны собираться вместе.

Установите упорную планку (A) в отверстия регулятора угла (B) с помощью двух
регулировочных винтов (C), сдвиньте ее в требуемое положение и затяните
регулировочные винты.
Сдвиньте подвижную планку (D) углового упора для косых распилов на необходимую
планку поверхности стола.
Примечание: Нужно ли вставлять упорную планку (A) длинной
стороной вверх или вниз – это определяется высотой
обрабатываемой заготовки.
Операторы, пользующиеся преимущественно правой рукой,
предпочитают сдвигать угловой упор для косых распилов на левую
планку поверхности стола.

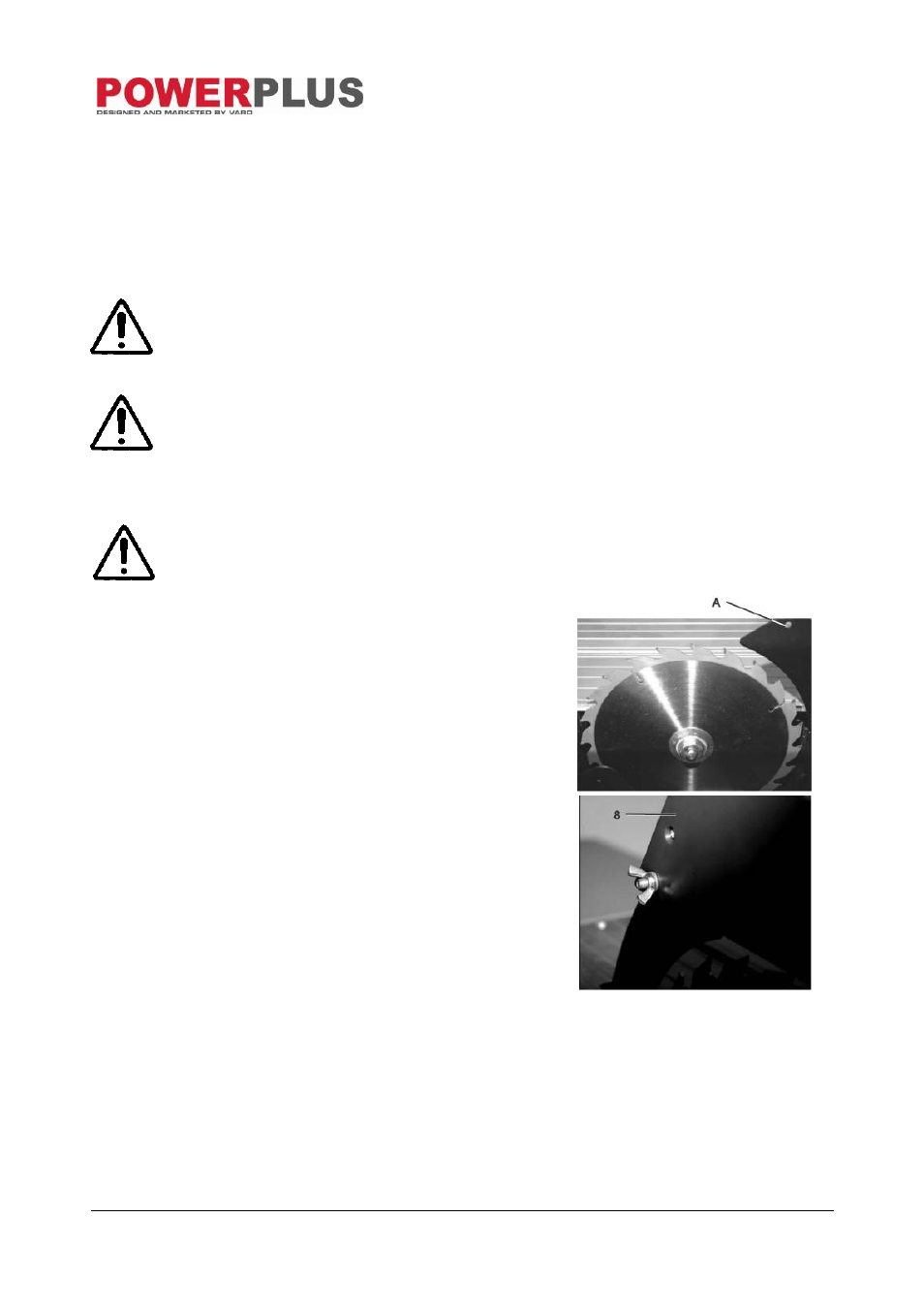

7.4 Установка защитного кожуха пильного диска
Риск травмы! Во избежание травм пильный диск необходимо
опустить, насколько это возможно.
 Опустите пильный диск с помощью рукоятки для
регулировки высоты (4) так, чтобы все еще было
доступно отверстие (A) в расклинивающем ноже
(7).
 Ослабьте крыльчатые гайки на защитном кожухе
пильного диска (6) и снимите вместе с болтом и
шайбой.
 Расположите защитный кожух пильного диска (6)
с канавкой на расклинивающем ноже и
совместите отверстие в защитном кожухе
пильного диска с отверстием в расклинивающем
ноже.
 Вставьте болт в отверстие и зафиксируйте
шайбой и крыльчатой гайкой.
